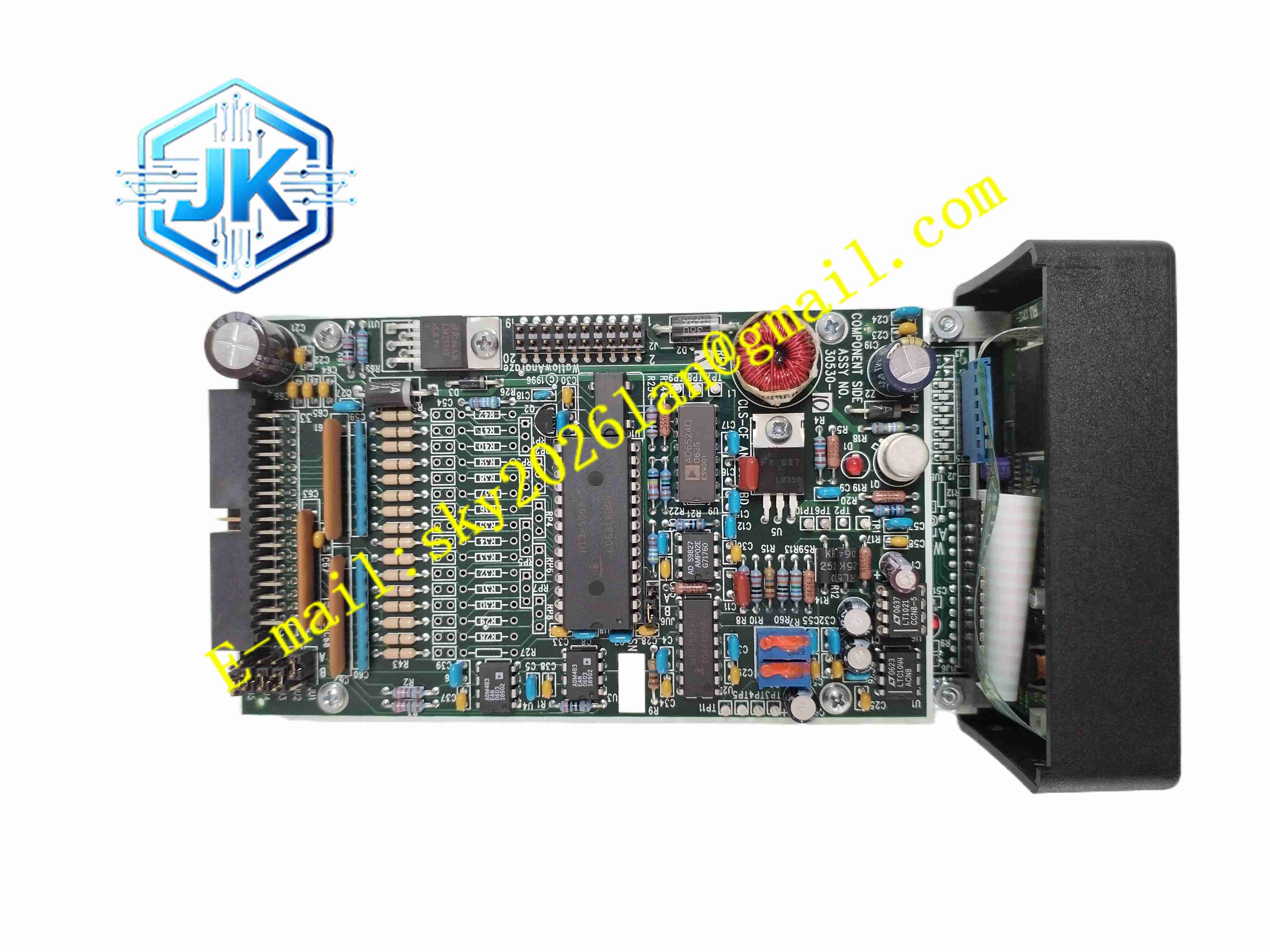

ABB IMDSO14.20240521
技术规格 通道数量 14 路独立数字输出通道；输出类型晶体管无源输出；额定输出电压 DC24V；单通道最大输出电流 0.5A；通道之间电气隔离；支持背板总线高速通信；内置硬件短路、过流保护；模块占用单槽机架位置；支持通道断线与负载故障诊断；固件版本 20240521 优化通道动作时序；支持热插拔操作；背板总线供电 DC5V。
功能特点 14 路独立数字输出通道，每一路通道独立驱动现场负载，通道之间电气隔离，消除通道间串扰；硬件级过流、短路保护，现场负载发生短路时，对应通道自动切断输出，其余通道维持正常工作；实时负载状态诊断，持续监测输出回路负载状态，负载丢失、线路短路故障信息上传至 DCS 控制器；背板高速总线接收控制器下发开关指令，指令响应速度满足工业联锁控制时序要求；固件版本 20240521 修正脉冲输出时序偏差，减少高频脉冲控制场景下信号丢失问题；支持通道强制置位功能，便于现场调试、回路测试；板载硬件看门狗，模块固件异常时自动复位输出状态，保障机组安全；前面板 LED 状态指示灯，直观显示每一路通道输出状态、故障告警状态；模块支持冗余机架配置，可在不停机状态下完成备件更换。
应用场景 火力发电厂锅炉、汽机 DCS 控制系统；石油化工装置工艺联锁控制回路；造纸生产线设备启停控制；冶金加热炉、轧线辅助设备控制；污水处理厂阀门、泵组启停控制；水泥生产线熟料工艺设备控制。
性能参数 工作环境温度 0℃至 60℃；存储温度 – 40℃至 85℃；相对湿度 10%~90% 无凝露；绝缘耐压 1500VAC；EMC 电磁兼容满足 IEC61000 工业标准；模块连续无故障运行时长满足工业连续生产标准；抗振动、抗冲击符合工业控制柜设备规范。
材质构成 模块基板采用玻纤环氧树脂覆铜板；背板连接器镀金铜合金触点；信号端子黄铜镀镍；内部驱动芯片选用工业宽温元器件；前面板为 UL94 V0 阻燃工程塑料；PCB 板喷涂三防保护涂层，抵抗控制柜潮湿、粉尘、轻微腐蚀性气体侵蚀。
结构特征 标准机架插件式板卡结构，适配 ABB DCS 系统机架插槽；前面板布置多路双色 LED 状态指示灯、接线端子；后端为屏蔽式背板总线连接器；电路板内部模拟电源区、数字驱动区物理分区布局，降低数字开关动作带来的电磁干扰；板卡两侧配置金属锁紧卡扣，推入机架插槽后锁紧固定，保证背板连接器稳定接触。
工作原理 DCS 主控制器通过背板总线向 IMDSO14 模块下发数字输出指令，模块内部逻辑单元接收指令，驱动对应通道晶体管回路导通或断开，输出 DC24V 驱动信号至现场电磁阀、接触器等负载。模块持续采集每一路输出回路电流，识别负载短路、断线故障，将故障状态通过背板总线上传至 DCS 控制器，在操作员站弹出对应报警信息。硬件看门狗持续监测模块运行状态，模块程序异常时自动复位所有输出通道至安全预设状态，防止现场设备误动作。
安装要求 模块安装于 ABB 原厂配套 DCS 机架插槽，安装作业前切断机架背板供电电源，执行验电确认无电。模块对准插槽平稳推入机架，锁紧两侧金属卡扣，保证背板连接器完全咬合。现场输出线缆选用屏蔽控制电缆，屏蔽层在控制柜内部单点接地，动力电缆与信号电缆分开线槽敷设。接线严格按照端子标识区分通道，每一路负载回路独立布线，禁止多个负载并联接入单通道。上电后在 DCS 组态软件完成通道定义、输出安全状态配置，完成回路动作测试。
使用注意事项 禁止带电插拔模块，带电插拔会损坏背板总线接口，造成模块永久性损坏。单通道负载电流不可超过 0.5A 额定上限，避免驱动元件烧毁。定期巡检面板指示灯，出现通道故障告警时，停机排查现场线路与负载设备。备件更换必须选择同型号、匹配固件版本的模块，更换完成后校验全部通道输出动作。存放环境保持干燥，避免凝露腐蚀 PCB 金手指。
