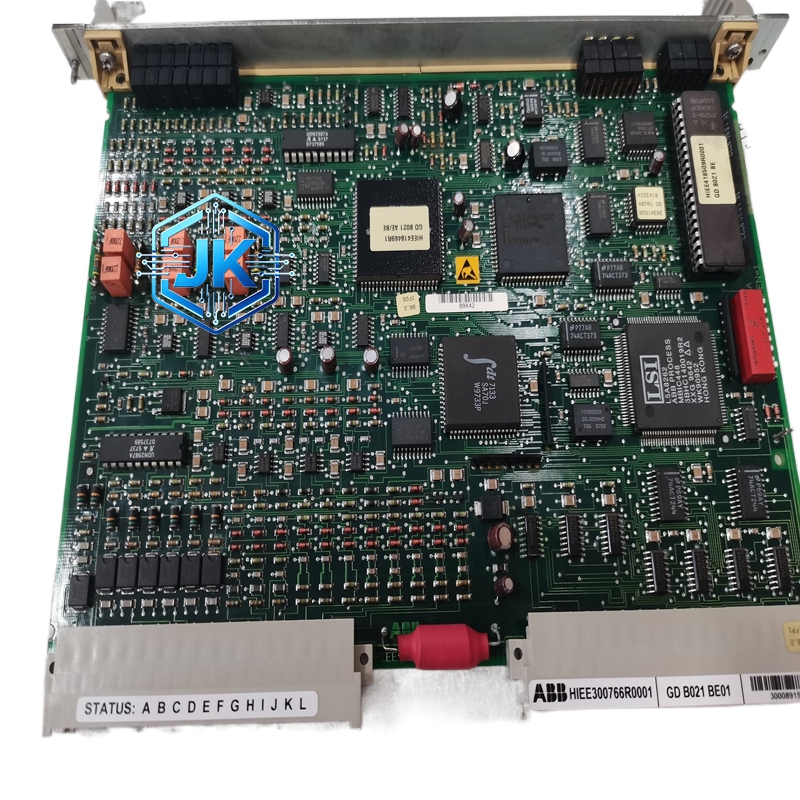

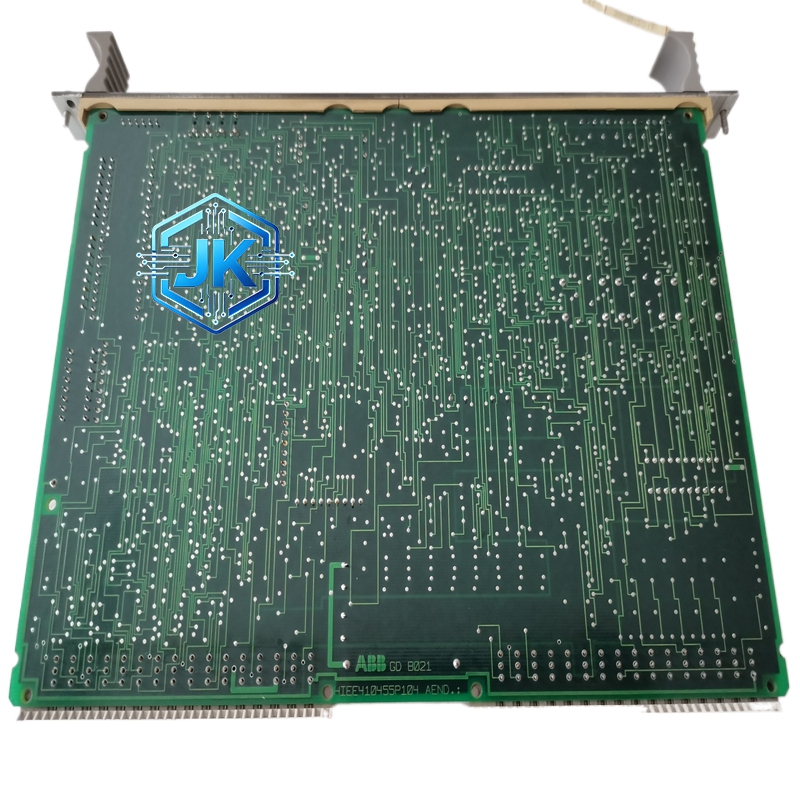

ABB GDB021BE UNITROL 励磁系统通信网关模块
技术规格：
通信接口：2 路 RS-485，1 路以太网（10/100Mbps）
支持协议：Modbus RTU（主站/从站）、Modbus TCP（主站/从站）、IEC 61850、OPC UA、ABB 专有励磁协议
数据刷新率：最快 50ms
连接数：最多同时支持 64 个 TCP 连接
供电：DC 24V，由励磁控制器供电
隔离电压：1500V DC（以太网侧对控制器侧）
功能特点：
协议转换功能，将 ABB 专有协议转换为标准协议
支持作为 Modbus TCP 从站，被第三方 SCADA 轮询
支持作为 Modbus TCP 主站，主动读取其他设备数据
内置 Web Server，可通过浏览器访问
支持 NTP 时间同步
支持远程固件升级
支持 VLAN 划分
前面板设有 4 个 LED 指示灯
应用场景：
电厂 SIS 与励磁 DCS 之间的数据交换
远程调度中心监控各电站励磁系统
励磁数据上传至云端平台
与西门子 S7 PLC 通信
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 120,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料
以太网接口内置网络隔离变压器
PCB 采用沉金工艺
RJ45 接口带 LED 指示灯
结构特征：
标准欧洲卡尺寸
前面板设有 2 路 RS-485 接线端子、1 路 RJ45 以太网口和 4 个 LED 指示灯
底部为 IM 总线连接器
工作原理：
励磁控制器通过 IM 总线将数据发送给 GDB021BE。模块内部的网络处理器将数据封装为目标协议帧（如 Modbus TCP），通过 RJ45 或 RS-485 发送。同时监听网络上的数据包，解包后通过 IM 总线传回控制器。
安装要求：
以太网使用超五类或六类屏蔽网线
RS-485 使用屏蔽双绞线
模块 IP 与上位系统在同一网段
使用注意事项：
配置 IP 前确认无地址冲突
不要在运行中带电插拔
