描述

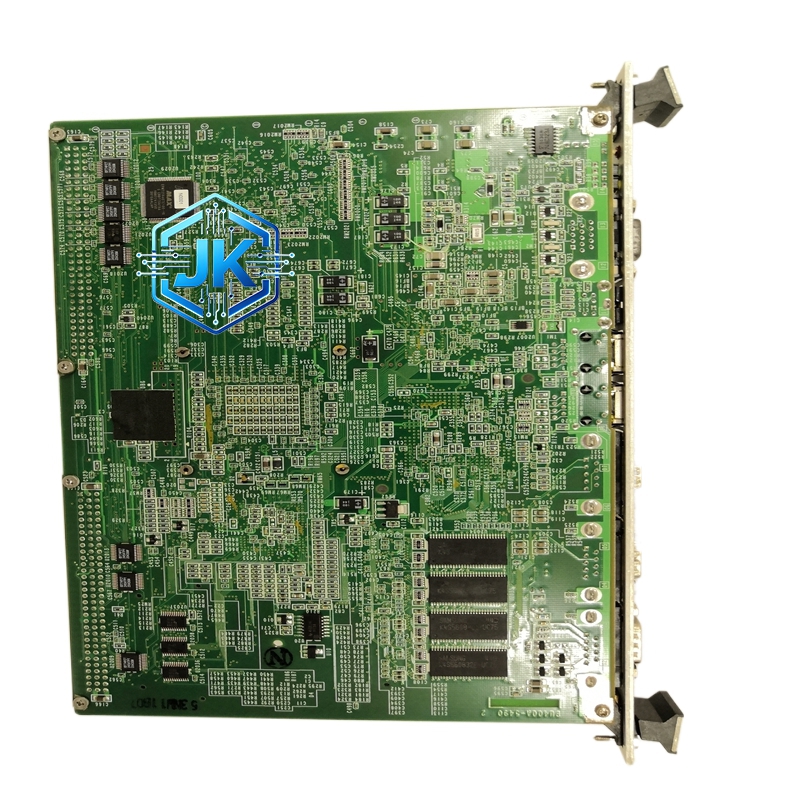

ABB DVE-68650 UNITROL 发电机电压检测和隔离模块
技术规格：
输入电压范围：0-120V AC（经 PT 降压后的二次侧电压）
输出信号：4-20mA DC（两线制）或 0-10V DC（四线制，软件可选）
精度：电压测量精度 ±0.3%
频率范围：45Hz 至 65Hz
响应时间：小于 20ms
隔离电压：输入对地 2kV AC，通道间 1kV AC
相位误差：小于 0.5 度
供电：DC 24V，由励磁控制器供电
功能特点：
内置 RC 滤波电路，有效滤除高次谐波和 transient 干扰
支持 PT 断线检测，当 PT 二次侧开路时立即报警
支持 PT 保险丝熔断检测
具备过压保护，当输入电压异常升高时自动切断输入
前面板设有信号强度指示灯和故障指示灯
支持三相电压独立检测（A/B/C 三相各一路）
所有通道支持在线校准
应用场景：
UNITROL 5000/1000 励磁系统的发电机电压采集
大型汽轮发电机和水轮发电机的机端电压监测
需要高精度电压反馈的静止励磁系统
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 70,000 小时
防护等级：IP20
材质构成：
外壳为铝合金压铸，表面阳极氧化处理
内部互感器为环氧树脂浇注型，绝缘等级 H 级
接线端子为铜合金镀银
PCB 为 FR-4 玻纤板，表面涂覆三防漆
结构特征：
1/4 DIN 面板安装
前面板设有 6 组 LED 指示灯（3 路电压 + 3 路故障）
背部为高密度接线端子排
底部为欧洲卡连接器
工作原理：
发电机 PT 二次侧的 100V 信号进入 DVE-68650 后，首先经过保险丝保护，然后通过精密电阻分压网络降压。降压后的小信号经过 RC 滤波和运算放大器调理后，变为与输入电压成正比的标准信号（0-10V 或 4-20mA），通过专用电缆送入励磁控制器的模拟量输入端。PT 断线检测电路持续监测输入回路阻抗，当阻抗超过阈值时判定为断线并报警。
安装要求：
PT 二次侧必须可靠接地（一点接地）
信号电缆必须使用屏蔽双绞线，屏蔽层在控制柜侧单端接地
电压信号线和电流信号线必须分开走线，间距大于 10cm
模块安装在励磁控制柜内，靠近控制器
使用注意事项：
严禁将 PT 二次侧开路运行
严禁将 PT 二次侧短路
校准时必须使用标准电压源，不可用万用表直接测量
每半年检查一次 PT 保险丝状态
