描述

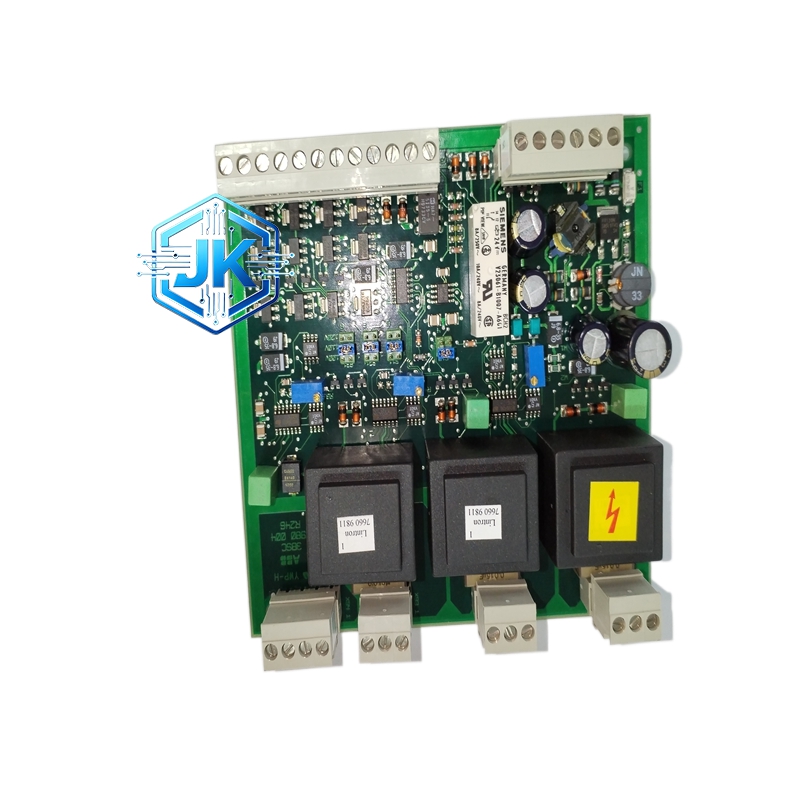

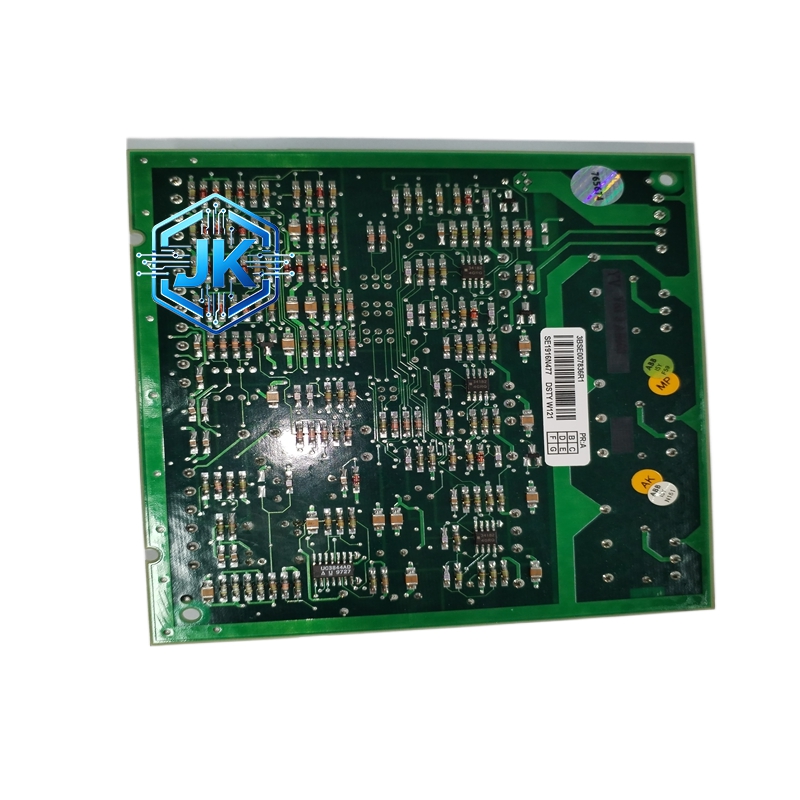

ABB DSTYW121 数字量输出继电器模块
技术规格
- 型号：DSTYW121
- 输出通道：16 路独立继电器输出
- 触点类型：常开（NO）/ 常闭（NC）可编程
- 额定负载电压：24VDC~250VAC
- 额定负载电流：每通道 5A（阻性负载），3A（感性负载）
- 触点容量：1250VA（250VAC×5A）
- 隔离方式：继电器触点隔离，隔离电压 AC3000V/1min
- 机械寿命：≥10 万次（额定负载）
- 电气寿命：≥5 万次（额定负载）
- 供电电压：24VDC±10%（系统背板供电）
- 工作温度：-25℃~+70℃
- 防护等级：IP20（控制柜内安装）
- 尺寸：240mm×170mm×40mm
- 重量：约 1.5kg
- 总线接口：DCS 系统专用背板总线
功能特点
- 16 路独立继电器输出，高密度集成，单模块控制多台现场设备，简化布线
- 常开 / 常闭触点可编程，适配不同控制逻辑，灵活匹配现场设备需求
- 继电器触点隔离，隔离电压 AC3000V，彻底隔离系统与强电负载，安全可靠
- 高负载能力，支持 250VAC/5A 阻性负载，适配接触器、阀门、电机等大功率设备
- 每通道状态 LED 指示灯，实时显示输出状态（吸合 / 断开），故障排查直观
- 内置继电器过流保护、触点粘连检测，故障代码上传系统
- 背板总线高速通信，数据传输速率≥10Mbps，指令响应时间≤5ms
- 支持热插拔，带电更换不影响系统运行，维护便捷
性能参数
- 输出响应时间：≤5ms（继电器吸合）
- 触点接触电阻：≤50mΩ（新触点）
- 隔离耐压：AC3000V/1min（系统侧 – 负载侧）
- MTBF：≥15 万小时（25℃，正常工况）
- 触点动作稳定性：无粘连、无抖动，长期运行可靠
材质构成
- 外壳：阻燃 ABS 工程塑料（UL94-V0 级，耐高温、抗老化、绝缘）
- 基板：高精密玻纤阻燃 PCB 板（耐高温、低阻抗、抗变形）
- 核心元件：进口大功率继电器、触点保护电路、续流二极管、镀金背板触点
- 内部结构：继电器分区排布，散热间隙充足，全封闭防尘设计
结构特征
- 标准 DCS 卡件尺寸，适配 ABB DCS 系统标准机柜插槽，前后端插拔式安装
- 正面：16 路输出通道状态 LED、故障指示灯、继电器动作指示
- 侧面：输出接线端子排（插拔式，免焊接）、端子标识（NO/NC/COM）
- 背面：系统背板总线接口（镀金触点）、定位导向槽
- 整体：紧凑型设计，抗震防摔，端子标识清晰，便于现场接线调试
工作原理
模块接入 24VDC 供电初始化，通过背板总线与 DCS 控制器建立通信；控制器下发输出指令（吸合 / 断开），经模块内部驱动电路触发对应继电器动作，触点吸合或断开，控制外部负载（接触器、阀门、指示灯）通电或断电；继电器触点提供电气隔离，保护系统侧低压电路不受强电负载影响；同时实时监测继电器状态，异常（粘连、过流）时点亮故障灯并上传报警代码。
优势亮点
- 16 路高密度继电器输出，高负载能力，适配大功率现场设备控制
- 继电器触点强隔离，安全可靠，彻底隔离低压系统与高压负载
- 常开 / 常闭可编程，控制逻辑灵活，适配各类现场设备需求
- 触点寿命长，机械寿命≥10 万次，长期运行稳定可靠
- 热插拔设计，维护无需停机，不影响系统连续运行
- 工业级防护与抗震设计，耐高低温、抗震防尘，使用寿命长
适用行业
电力火电、新能源电站、石油化工、冶金重工、矿山开采、水泥建材、造纸印刷、水处理自动化、DCS 集散控制系统、工业自动化生产线、大型工厂设备集中控制。
安装要求
- 安装于 ABB DCS 系统标准机柜插槽内，水平对位插入，确保背板触点完全贴合，锁紧固定卡扣
- 负载侧线缆根据电流选用线径：≤5A 用 2.5mm² 铜线，≥5A 用 4mm² 铜线
- 感性负载（电机、接触器）两端并联续流二极管，抑制反向电动势，保护继电器触点
- 安装环境：温度 – 25℃~+60℃，湿度 10%-90% 无凝露，无腐蚀性气体、无强粉尘
- 远离发热设备，继电器动作时会产生热量，预留≥50mm 散热空间
使用注意事项
- 严禁超额定负载（>5A 阻性 / 3A 感性）使用，避免继电器触点烧毁
- 禁止频繁快速通断（每分钟 > 30 次），缩短继电器使用寿命
- 感性负载必须并联续流二极管，否则易导致触点粘连或模块损坏
- 定期检查继电器触点状态，每 6 个月清理一次接线端子灰尘
- 禁止私自拆解模块内部结构、修改元件参数，否则丧失质保并可能引发故障
- 热插拔时，确保手部干燥无静电，避免静电损坏卡件内部元件
