描述

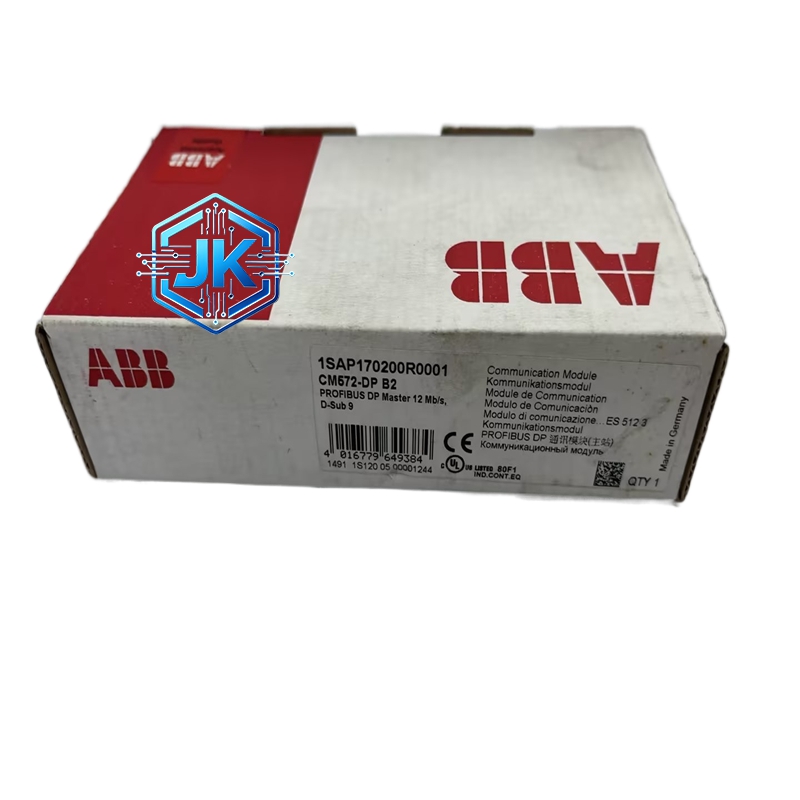

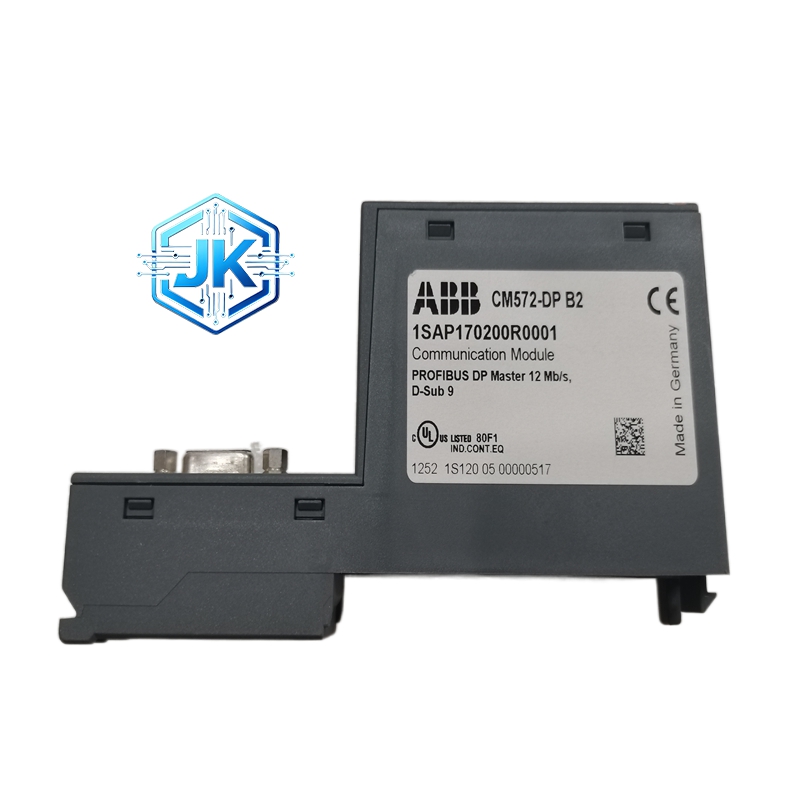

ABB CM572-DP PROFIBUS DP 通信模块
技术规格
- 通信协议：PROFIBUS DP V0/V1，主站模式
- 通信速率：9.6 kbps～12 Mbps，软件配置
- 连接能力：单模块最多连接126 个 PROFIBUS 从站
- 接口：RS-485，9 针 D-Sub 隔离接口
- 电气隔离：接口与背板间 **≥500 VAC** 隔离
- 供电：24 VDC（19.2～30 VDC），背板供电，功耗≤2.5 W
- 工作温度：-25℃～+70℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 尺寸（宽 × 高 × 深）：28×135×62 mm
- 重量：约 0.12 kg
- 认证：CE、UL、TÜV、PROFINET 认证
功能特点
- PROFIBUS DP 主站：管理整个 DP 网络，轮询从站，处理周期数据与非周期诊断
- 高速实时通信：12 Mbps 速率下，周期数据刷新≤1 ms，适配高速控制
- DP V0/V1 全兼容：支持 DP V0 周期数据、DP V1 非周期读写与诊断
- 即插即用：GSD 文件自动识别，ABB Control Builder 软件一键组态
- 状态诊断：LED 指示灯（RUN/COM/FAIL）实时显示模块、通信、故障状态
- 热插拔：带电插拔不影响系统运行，简化维护
- 抗干扰设计：隔离接口 + 屏蔽外壳，适配工业强电磁环境
性能参数
- 通信响应时间：≤3 ms（12 Mbps，32 个从站）
- 数据传输稳定性：丢包率为 0，长期运行无数据漂移
- MTBF：≥200,000 小时
- 连续运行能力：支持 7×24 小时不间断运行
- 从站兼容性：兼容所有符合 PROFIBUS DP V0/V1 标准的第三方设备
材质构成
- 外壳：工业级阻燃 ABS 工程塑料，耐高温、抗老化、防腐蚀
- 电路板：高阻燃玻纤 PCB 板，加厚高纯铜线路，表面防潮绝缘涂层
- 接口：镀金触点（抗氧化、低接触电阻）
- 内部元件：进口工业级通信芯片、高速光耦、稳压电容、防震电阻
结构特征
- 超紧凑型模块，适配 AC500 PLC 标准 I/O 机架插槽
- 前后分区布局：前端 D-Sub 接口 + LED 指示灯，后端背板对接触点
- 轻量化设计：重量仅 0.12 kg，安装便捷
- 卡扣式固定：快速拆装，定位精准，接触可靠
- 防尘防潮腔体：密闭结构，防护等级 IP20
工作原理
模块通电后通过背板获取 24 VDC 供电，初始化 PROFIBUS 主站功能，按设定速率轮询网络内所有从站；周期通信阶段，实时交换 I/O 数据、控制指令；非周期通信阶段，处理从站诊断、参数读写、报警信息；将现场数据上传至 PLC，同时转发 PLC 指令至从站；实时监测通信状态，故障时触发 LED 报警并上传故障代码，支持远程诊断。
优势亮点
- 原厂高性能：12 Mbps 高速通信，DP V0/V1 全功能支持，适配严苛实时控制
- 无缝兼容：完美适配 ABB AC500 PLC，兼容第三方 PROFIBUS 从站
- 稳定可靠：电气隔离 + 屏蔽设计，抗干扰能力强，故障率低
- 组态简便：Control Builder 软件一键识别，无需复杂编程
- 维护高效：LED 诊断 + 远程监控，故障快速定位，支持热插拔
适用行业
智能工厂自动化产线、汽车制造、3C 电子、食品包装、物流仓储、纺织、印刷、塑料橡胶、工业机器人集成、冶金、化工、水处理、制药。
安装要求
- 嵌入 AC500 PLC 标准 I/O 机架指定插槽，锁紧卡扣
- 通信线使用PROFIBUS 专用屏蔽双绞线，两端接地，远离动力电缆
- 网络终端电阻按规范配置（首尾节点接入）
- 背板供电电压稳定在24 VDC±10%，纹波≤5%
- 安装环境温度 – 25℃～+70℃，湿度 10%～90% 无凝露，预留散热空间
使用注意事项
- 严禁超电压（>30 VDC）供电，避免烧毁模块
- 热插拔时避免触碰接口触点，防止静电损坏
- 定期清理模块表面灰尘，保持散热通畅
- 通信线不可与动力电缆同槽布线，避免电磁干扰
- 固件升级需在停机状态下进行，中途不可断电
- 长期停用需断电存放于干燥通风环境，避免潮湿老化
