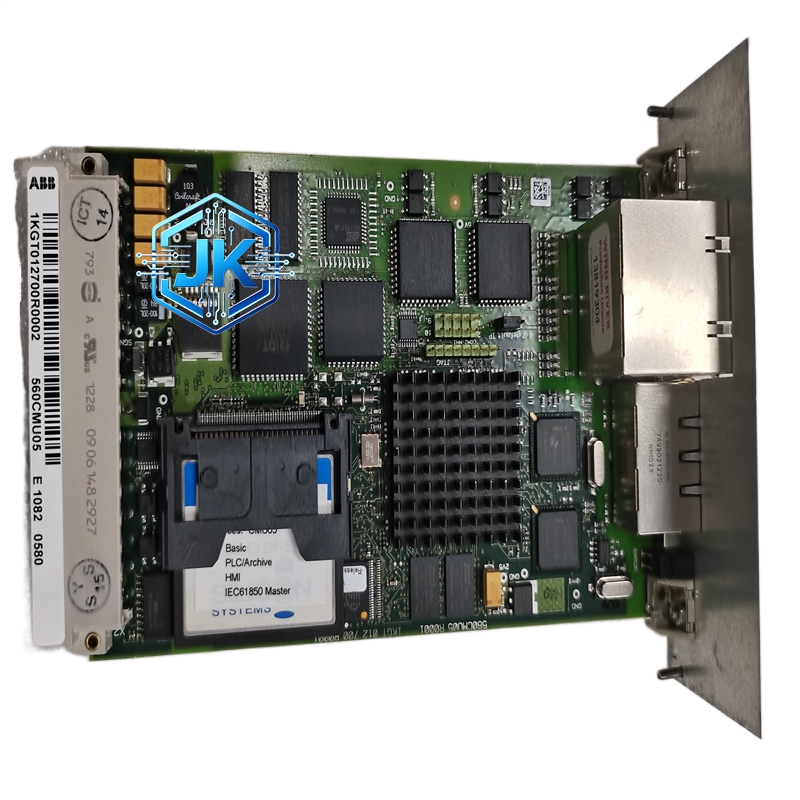

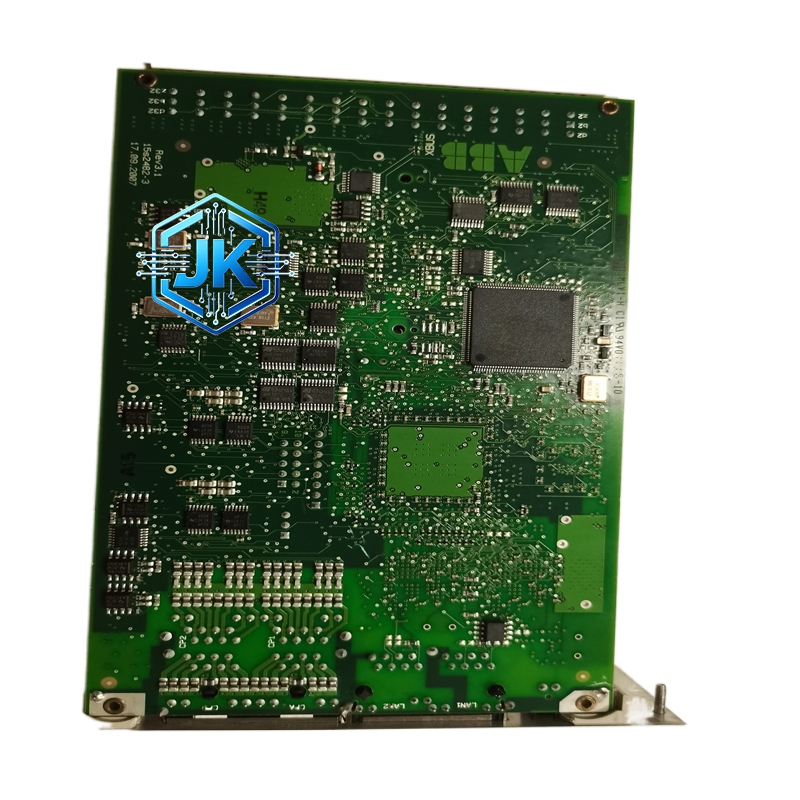

ABB 560CMU05 通讯管理耦合模块
工作原理
模块内置32 位微处理器 + 多协议通讯解析芯片；分别对接系统内部总线、现场智能仪表、上位机组态软件；自动完成不同格式数据报文解析、重组、转发、协议转换；统筹管理整条通讯链路数据传输秩序、流量控制、故障重连；内置数据缓存区临时存储数据，避免数据丢失；支持通讯故障诊断、链路状态监测、冗余切换；保障全线数据传输实时性、完整性、稳定性。
材质构成
- 通讯处理板：高速信号专用阻燃基材，抗干扰、信号传输稳定
- 核心芯片：32 位微处理器、工业级抗干扰通讯芯片、协议解析芯片
- 连接器：镀金防氧化触点，接触稳定、插拔耐久、信号衰减小
- 外壳：防静电阻燃工程塑料，防静电、防尘、抗干扰、绝缘安全
- 防护元件：稳压防雷专用器件、ESD 保护芯片，防护浪涌与静电
- 内部线路：屏蔽信号线，减少电磁干扰、保障信号质量
结构特征
- 标准插装式工控模块结构，适配 RTU560 系列机架
- 正面通讯收发、运行、故障多组 LED 指示灯，状态直观
- 外部搭载多路不同类型通讯物理接口（串口 / 以太网），分区清晰
- 内部通讯协议处理区域与电源区域物理隔离，抗干扰能力强
- 端口分区布局清晰，区分上行通讯与下行通讯接口
- 整体全密闭防尘防振设计，适应恶劣工业环境
技术规格（性能参数）
- 处理器：32 位微处理器
- 内存：128MB
- 存储：2MB
- 通讯接口：4 个 RS‑232/RS‑485 串口；2 个以太网（10/100Base‑T）
- 通讯速率：串口 9600–115200bps；以太网 10/100Mbps
- 支持协议：Modbus RTU/TCP、IEC60870‑5‑101/104、Profibus DP
- 工作电压：DC24V±20%
- 功耗：<10W
- 工作温度：‑20℃~+70℃
- 储存温度：‑40℃~+85℃
- 防护等级：IP20
- 尺寸（长 × 宽 × 高）：203mm×140mm×58mm
- 重量：约 1kg
- 认证：CE、UL、RoHS
功能特点
- 多协议一体化转换，减少系统额外通讯转换设备、降低成本
- 多接口并行通讯，可同时对接多类设备（仪表、PLC、上位机）
- 通讯链路断线自动重连，保障数据连续不中断
- 支持数据缓存临时存储，避免网络波动导致数据丢失
- 内置通讯故障代码快速查询，快速定位链路问题
- 支持冗余配置，提升系统通讯可靠性与稳定性
- 支持远程配置、监控与诊断，降低运维成本
优势亮点
- 通讯延迟极低（≤10ms），实时性极强，适配高速数据交互场景
- 防雷防静电端口设计，适配户外远程通讯场景、恶劣环境
- 模块化设计，故障单独排查不影响整套系统运行
- 参数配置简单、现场调试便捷高效，缩短部署周期
- 与 RTU560 系统无缝兼容，即插即用、兼容性 100%
- 抗干扰能力强，复杂电磁环境下通讯稳定无丢包
