描述

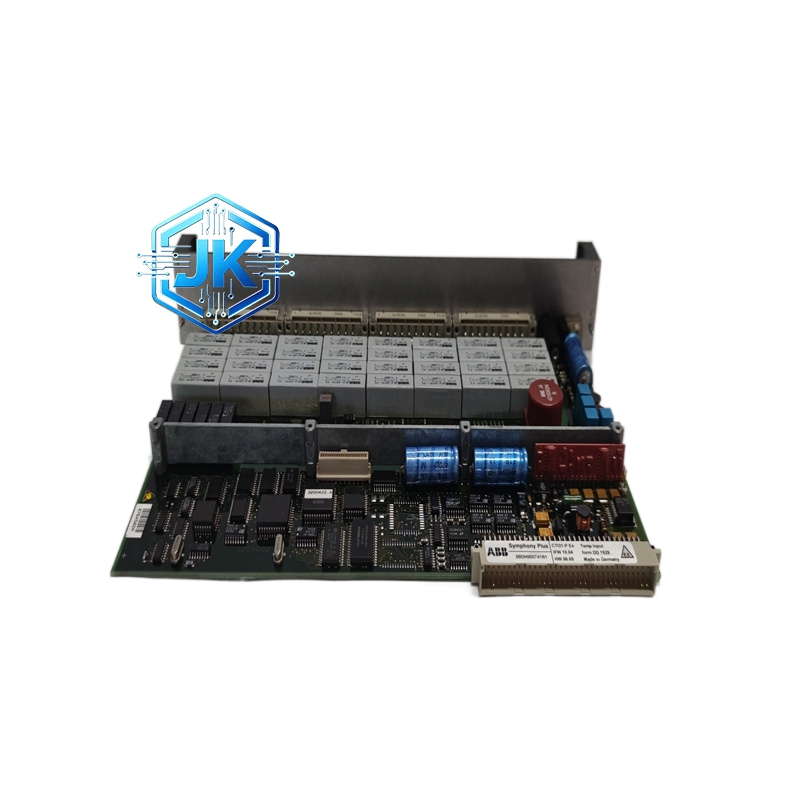

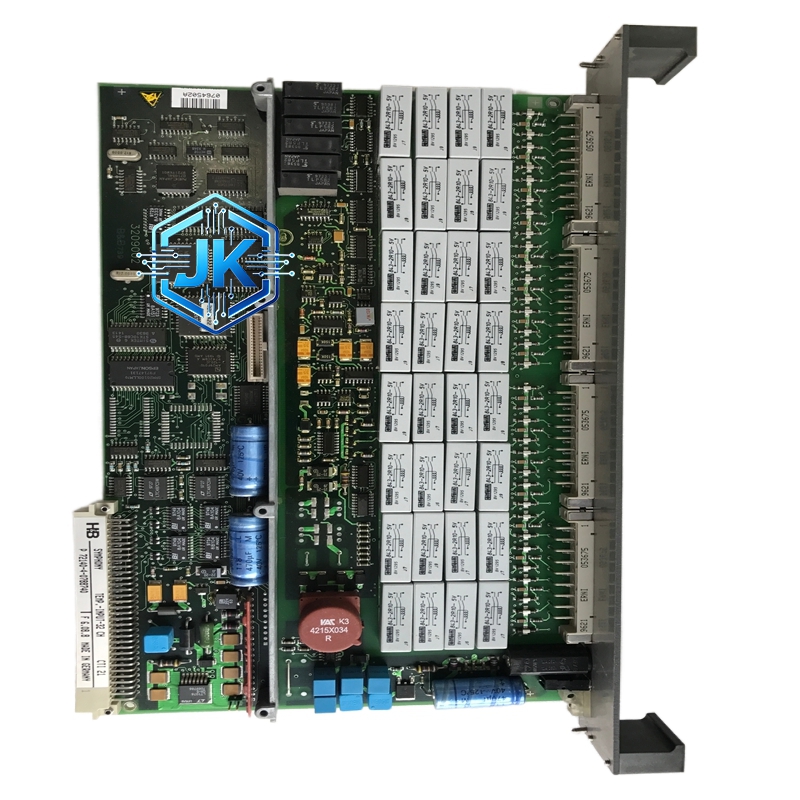

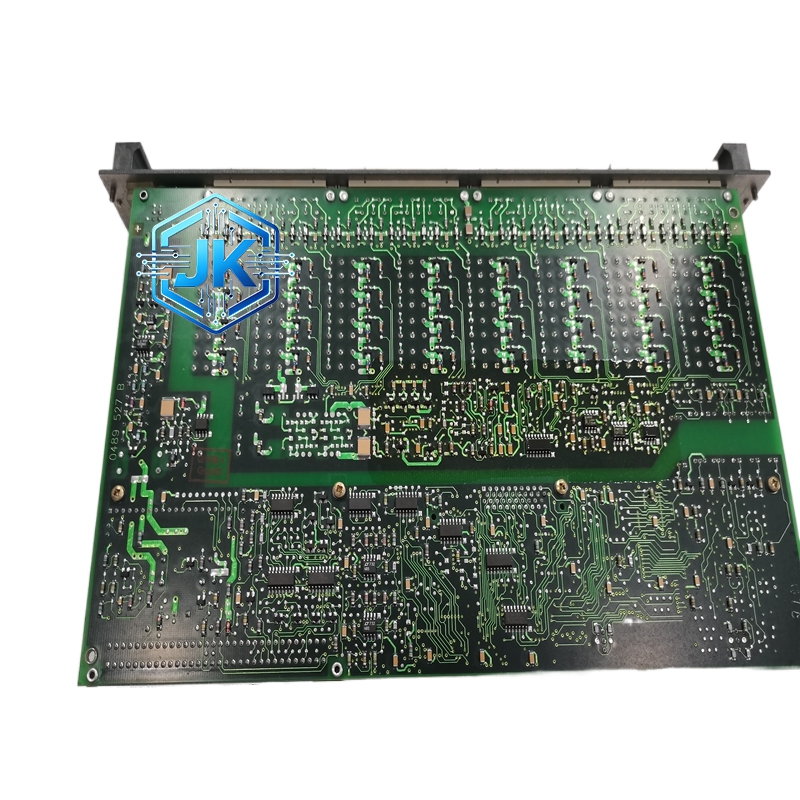

ABB 3BDH000741R1 UNITROL 励磁系统模拟量接口模块
技术规格：
电压输入通道：3 路（对应发电机三相电压）
电流输入通道：3 路（对应发电机三相电流，可选）
电压输入范围：0-120V AC（经 PT 降压后）或 0-10V AC（直接输入）
电流输入范围：0-5A AC 或 0-1A AC（经 CT 变流后）
精度：电压 ±0.5%，电流 ±0.5%
频率范围：45Hz 至 65Hz
隔离电压：输入对地 2kV AC，通道间 1kV AC
响应时间：小于 20ms
功能特点：
每个通道独立隔离，防止相间干扰
内置 RC 滤波电路，滤除高次谐波
支持 PT 断线检测和 CT 断线检测
前面板设有信号强度指示灯，方便现场调试
所有通道支持在线校准
具备过压保护，当 PT 二次侧电压异常升高时自动切断输入
应用场景：
UNITROL 5000 励磁系统的电压电流采集
UNITROL 1000 励磁系统的测量接口
所有需要高精度电压电流采集的 ABB 励磁系统
性能参数：
工作温度：-10°C 至 +55°C
防护等级：IP20
MTBF：大于 60,000 小时
材质构成：
外壳为铝合金压铸，表面阳极氧化处理
内部互感器为环氧树脂浇注型
接线端子为铜合金镀银
结构特征：
1/4 DIN 面板安装
前面板设有 6 组 LED 指示灯（3 路电压 + 3 路电流）
背部为高密度接线端子排
工作原理：
发电机 PT 和 CT 的二次侧信号进入模块后，首先经过保险丝保护，然后通过精密互感器进行隔离和变换。变换后的小信号经过 RC 滤波和运放调理后，变为控制器可接受的标准信号（如 0-10V 或 4-20mA），通过专用电缆送入励磁控制器的模拟量输入端。
安装要求：
PT 和 CT 的二次侧必须可靠接地（一点接地）
信号电缆必须使用屏蔽双绞线，屏蔽层在控制柜侧单端接地
电压信号线和电流信号线必须分开走线，间距大于 10cm
使用注意事项：
严禁将 PT 二次侧开路运行
严禁将 CT 二次侧开路运行
校准时必须使用标准信号源，不可用万用表直接测量
