描述

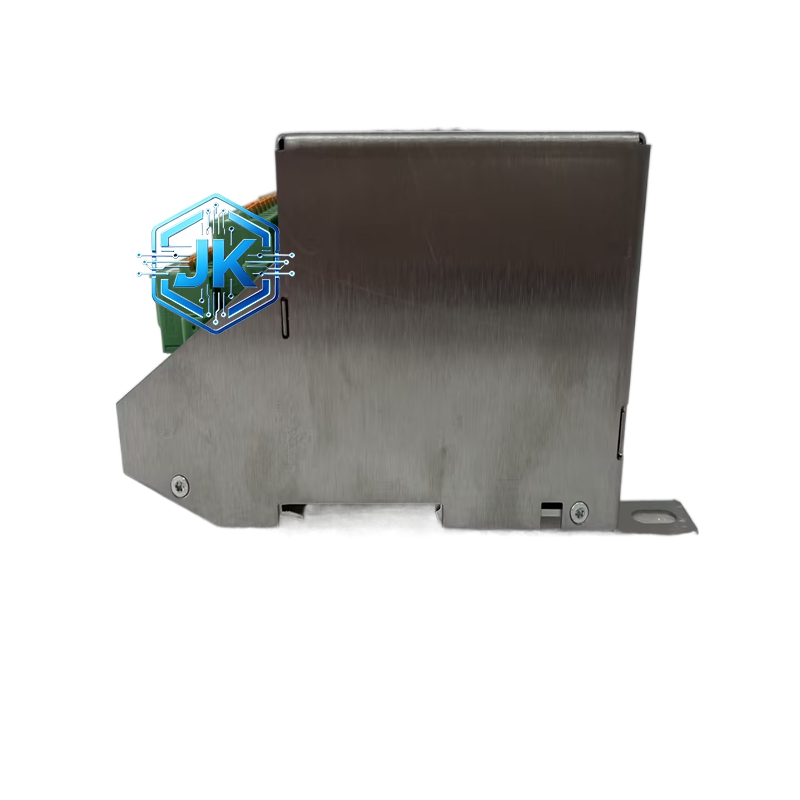

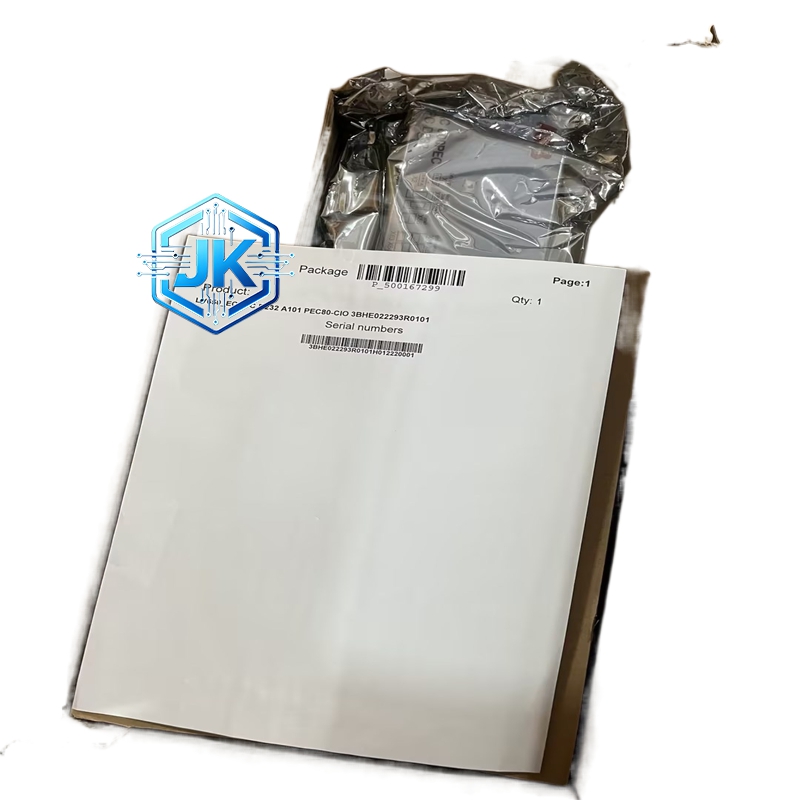

ABB AC 800M 系统 PCD232A 冗余 CPU 处理器模块（3BHE022293R0101）
技术规格：
- 产品型号： 3BHE022293R0101
- 处理器架构： 32 位 RISC 处理器，主频 200MHz
- 程序内存： 4MB Flash + 16MB RAM
- 用户程序容量： 最大 512K 步
- 通信接口： 10/100/1000Mbps 以太网 × 3（其中 2 路冗余）
- 现场总线： Profibus DP、DeviceNet、Modbus TCP/RTU、HART
- I/O 容量： 最大 4096 点 I/O
- 扫描周期： 最快 5ms
- 安全等级： IEC 61508 SIL 2
- 适用标准： IEC 61131-3、IEC 61508、IEC 62443
功能特点：
- 支持 IEC 61131-3 全部五种编程语言，含结构化文本（ST）高级编程
- 内置高级运动控制（6 轴插补、电子凸轮、飞剪控制）
- 支持 CPU 冗余热备，切换时间 < 20ms
- 内置 OPC UA 服务器，支持 IT/OT 融合
- 支持 AC 800M 历史数据库功能，数据存储于 CPU 本地
- 集成网络安全功能（用户权限管理、通信加密）
性能参数：
- 工作温度： 0°C ~ +55°C（无风扇自然冷却）
- 存储温度： -40°C ~ +70°C
- 相对湿度： 5% ~ 95%（无凝露）
- 抗震性能： 5g（正弦），IEC 60068-2-6
- EMC 抗扰度： IEC 61000-6-2 工业环境等级
- 功耗： ≤ 25W（典型值）
- MTBF： ≥ 200,000 小时
材质构成：
- 外壳：铝合金压铸 + 硬质阳极氧化，散热面积大
- 前面板：阻燃 PC + ABS 合金
- PCB：8 层 FR-4，含完整接地平面
- 连接器：高密度镀金弹簧触点
结构特征：
- 模块尺寸：160mm × 80mm × 145mm（W×H×D）
- 前面板：大尺寸 LCD 状态显示屏 + 全功能 LED 指示
- 顶部：3 个以太网接口（RJ45）+ 电源接口
- 底部：DIN 导轨安装卡扣 + 面板安装螺孔
- 侧面：系统总线连接器（与 I/O 模块背板连接）
- 支持热插拔（冗余配置下需同步操作）
工作原理：
PCD232A 通过三路以太网接口连接至 AC 800M 控制网络，其中两路组成冗余通信对。CPU 周期性执行用户控制程序，通过系统总线与 I/O 模块交换数据。冗余配置下，主 CPU 与备 CPU 通过专用冗余链路实时同步数据（数据同步周期 10ms），主 CPU 故障时备 CPU 在 20ms 内接管全部控制任务，实现零扰动切换。
优势亮点：
- 200MHz 主频 + 16MB RAM，运算能力为 PCD230A 的 2 倍以上
- 三路千兆以太网，通信带宽充裕，支持 OPC UA 等 IT 协议
- 20ms 冗余切换时间，满足最严格的可用性要求
- 内置运动控制功能，可替代独立运动控制器
- 支持 IEC 62443 网络安全标准，满足工业信息安全需求
适用行业：
大型火电、核电 DCS、大型石化装置、大型水处理、冶金连铸、纸浆造纸
安装要求：
- 安装于控制柜内，上下左右保留 ≥ 80mm 散热空间
- 电源：24V DC（±20%），须使用冗余电源模块供电
- 冗余以太网须分别连接至不同网络交换机
- 系统总线背板须与 I/O 模块正确对齐连接
使用注意事项：
- 冗余配置须使用 ABB 专用冗余同步电缆
- 程序容量超过 256K 步时须确认 RAM 容量充足
- OPC UA 功能启用时须配置用户权限与证书
- 定期执行 CPU 自诊断功能，检查冗余链路状态
