描述

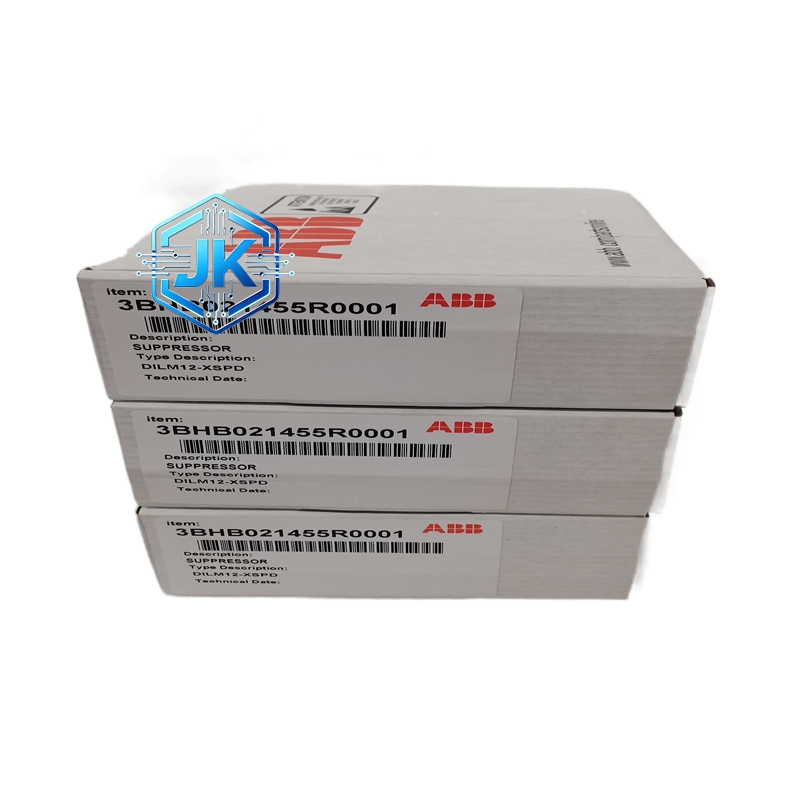

ABB 3BHB021455R0001 UNITROL 励磁系统功率反馈采集板
技术规格：
采集通道：电压 3 路（三相），电流 3 路（三相），频率 1 路
电压输入范围：0-120V AC（经 PT 降压后）
电流输入范围：0-5A AC（经 CT 变流后）
计算输出：有功功率、无功功率、视在功率、功率因数、频率
精度：功率 ±0.5%，频率 ±0.01Hz
更新速率：100ms
隔离电压：输入对地 2kV AC
功能特点：
内置数字功率计算算法，无需外部仪表即可获得全部功率参数
支持多种 PT 和 CT 变比设置（软件配置）
具备 PT 断线和 CT 断线检测功能
功率数据通过双口 RAM 与主控制器共享，传输速度极快
前面板设有功率因数和频率的数码管显示
支持 Modbus RTU 通讯，可将功率数据上传至上位系统
应用场景：
UNITROL 5000 励磁系统的功率闭环控制
UNITROL 1000 励磁系统的无功调节
电厂 AGC（自动发电控制）系统的功率反馈
性能参数：
工作温度：-10°C 至 +55°C
防护等级：IP20
MTBF：大于 90,000 小时
材质构成：
外壳为铝合金压铸
内部互感器为环氧树脂浇注型
PCB 为 4 层 FR-4 板
接线端子为铜合金镀银
结构特征：
1/4 DIN 面板安装
前面板设有 4 位数码管和 6 组 LED 指示灯
底部为双排欧洲卡连接器
工作原理：
PT 和 CT 的二次侧信号进入模块后，经过精密变换和隔离，变为低电压小电流信号。模块内部的高速 ADC 以每周期 128 点的采样率对电压和电流进行采样，然后通过数字乘法器和累加器计算出有功功率 P = UIcosφ 和无功功率 Q = UIsinφ。计算结果存入双口 RAM，主控制器随时读取。
安装要求：
PT 和 CT 二次侧必须可靠接地（一点接地）
电压信号线和电流信号线必须分开走线
安装位置应远离大功率变频器，间距大于 50cm
使用注意事项：
严禁 PT 二次侧开路运行
严禁 CT 二次侧开路运行
校准时必须使用标准功率源
