描述

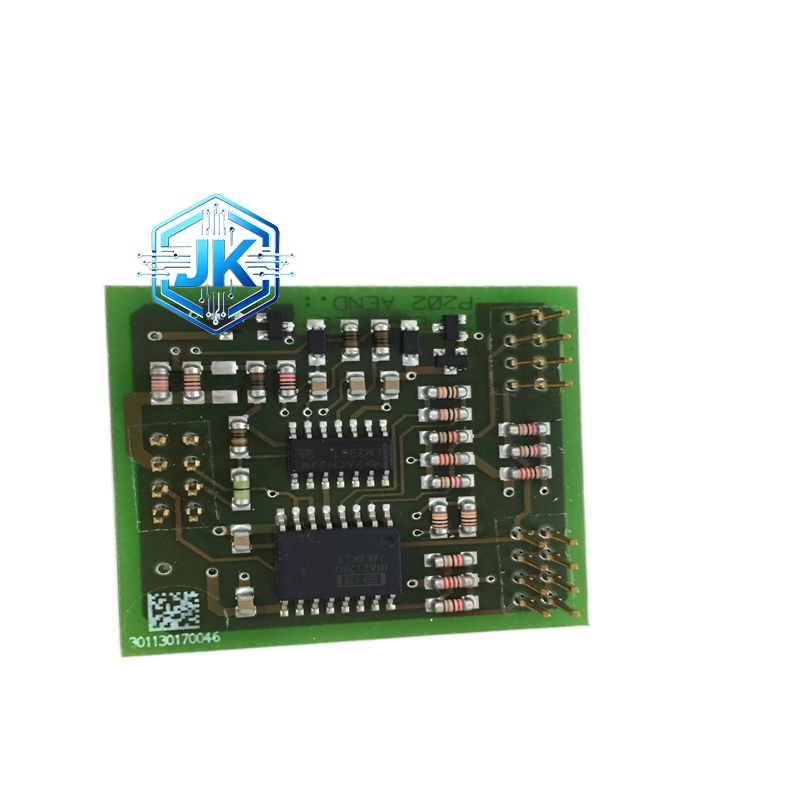

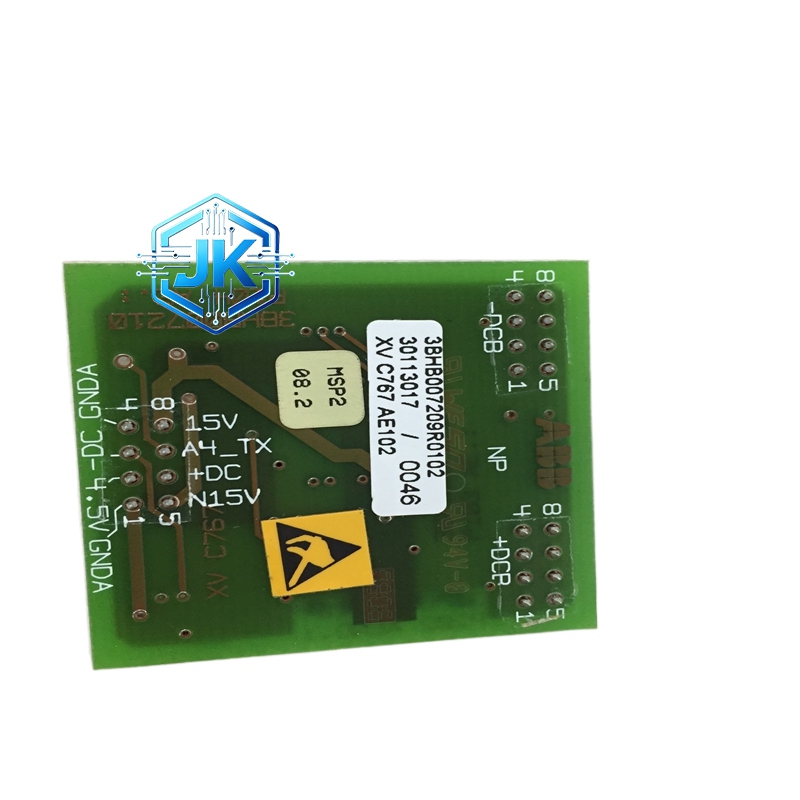

ABB 3BHB007209R0102 UNITROL 励磁控制器主板
技术规格：
处理器：32 位浮点 DSP，主频 200MHz
内存：Flash 16MB，RAM 64MB
模拟量输入：8 通道 16 位 ADC
模拟量输出：4 通道 16 位 DAC
数字量输入：16 路干接点
数字量输出：8 路继电器触点
通讯接口：2 路 RS-485，1 路以太网
扫描周期：4ms
功能特点：
内置完整的 AVR（自动电压调节器）算法
内置 PSS（电力系统稳定器）算法
内置失磁保护、过压保护、过流保护、转子接地保护等全部保护功能
支持黑启动功能
支持远程参数修改和固件升级
具备事件记录功能，可存储 64 条故障记录
支持双机热备冗余配置
应用场景：
UNITROL 5000 励磁系统的核心控制器
UNITROL 1000 励磁系统的核心控制器
所有 ABB 数字式静止励磁系统
性能参数：
工作温度：-20°C 至 +60°C
防护等级：IP54（前面板）
MTBF：大于 120,000 小时
EMC 等级：IEC 61000-6-4 工业级
材质构成：
PCB 为 8 层板，FR-4 玻纤板，沉金工艺
连接器为 ABB 原装欧洲卡连接器（DIN 41612）
继电器为 OMRON 或 ABB 原装，寿命大于 100,000 次
外壳为铸铝合金，表面粉末喷涂
结构特征：
标准 1/4 DIN 前面板尺寸
前面板设有大型彩色 LCD 显示屏、6 个操作按键、8 个 LED 指示灯
底部为双排欧洲卡连接器（分为上下两排，上排为信号，下排为电源）
背部无接线（所有接线在前面板端子上）
工作原理：
DSP 每 4ms 采样一次所有模拟量输入，经数字滤波后与参考值比较，偏差进入数字 PID 调节器。PID 输出经过 D/A 转换后驱动触发板。同时，PSS 模块根据频率偏差计算阻尼信号叠加到 PID 输出上。保护逻辑由独立硬件电路并行运行，不依赖软件，确保在 CPU 故障时仍能可靠跳闸。
安装要求：
必须垂直安装在控制柜面板上
前面板与柜体之间必须留有至少 50mm 散热空间
所有接线必须在断电状态下进行
通讯电缆必须使用屏蔽线
使用注意事项：
参数修改必须由 ABB 授权工程师操作
不要在运行中拔插欧洲卡连接器
每 2 年更换一次主板电池（保持参数和时钟）
