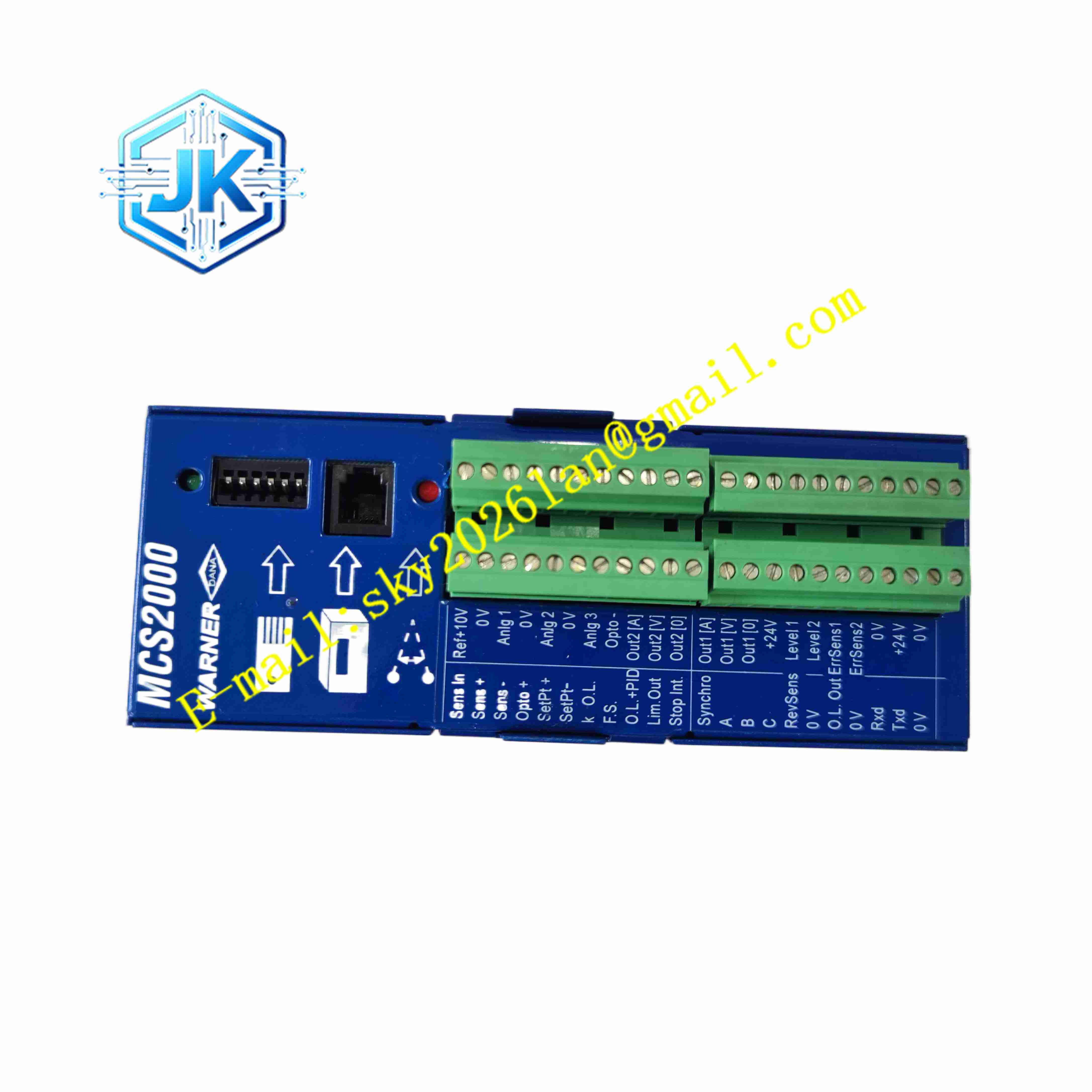

Warner Electric MCS2000-ECA
技术规格 供电 DC24V；12 位 ADC/DAC 模数转换；2 路模拟量输出；2 路模拟量输入 ±10V；RS232 通信；支持存储卡存储两套完整程序；面板按键与液晶显示；DIN 导轨机架安装。
功能特点 支持三种控制模式：纯开环、纯闭环、开环叠加闭环复合控制，适配不同卷材材质与工艺；12 位高精度 AD/DA 转换，张力调节精度高；内置传感器自动标定功能，快速校准张力传感器；2 路独立模拟输出通道，分别控制收卷、放卷执行元件；存储卡保存两组完整工艺配方，切换产品快速调用参数；RS232 串口连接电脑，使用配套软件在线组态、监控张力曲线；前面板液晶屏幕实时显示张力实测值、设定值；数字输出通道输出张力超限报警；硬件故障自检，检测传感器断线、信号异常。
应用场景 纸张、薄膜复卷分切设备；涂布、覆膜生产线；无纺布、纺织品卷材加工；金属箔卷材轧制设备；柔性包装印刷设备；锂电池极片卷材加工。
性能参数 工作环境温度 0℃至 50℃；存储温度 – 20℃至 70℃；相对湿度 5%~90% 无凝露；防护等级 IP20；EMC 电磁兼容符合卷材机械 IEC 标准。
材质构成 金属钢制壳体；PCB 多层玻纤覆铜板；液晶显示屏；按键阻燃塑料；接线端子黄铜镀镍。
结构特征 DIN 导轨安装壳体；前面板液晶显示屏、操作按键；壳体侧面端子排接入张力传感器、模拟输出、电源；内部信号采集回路与功率输出回路隔离；存储卡插槽布置在前面板。
工作原理 张力传感器采集卷材实时张力，转换为 ±10V 模拟信号送入控制器。控制器对比实测张力与设定张力，按照控制算法输出 0~±10V 或者 0~20mA 控制信号，调节磁粉制动器 / 离合器励磁电流，改变摩擦扭矩，维持卷材张力稳定。控制器实时记录张力数据，超限触发报警。工艺配方存储在存储卡内，换卷生产时直接调取。
安装要求 控制器安装在控制柜 DIN 导轨，安装前切断 DC24V 电源。张力传感器线缆选用屏蔽线，单独布线远离动力电缆。接线完成后上电，执行传感器标定，设置目标张力、上下限报警阈值。安装电脑软件，通过 RS232 连接控制器，下载保存工艺配方。控制柜保持通风散热。
使用注意事项 张力传感器线缆不可拖拽挤压；每次更换卷材材质后重新校验标定；存储卡做好备份，防止配方丢失；模拟输出回路接线紧固；定期清理面板灰尘；检修前切断控制器供电。
