描述

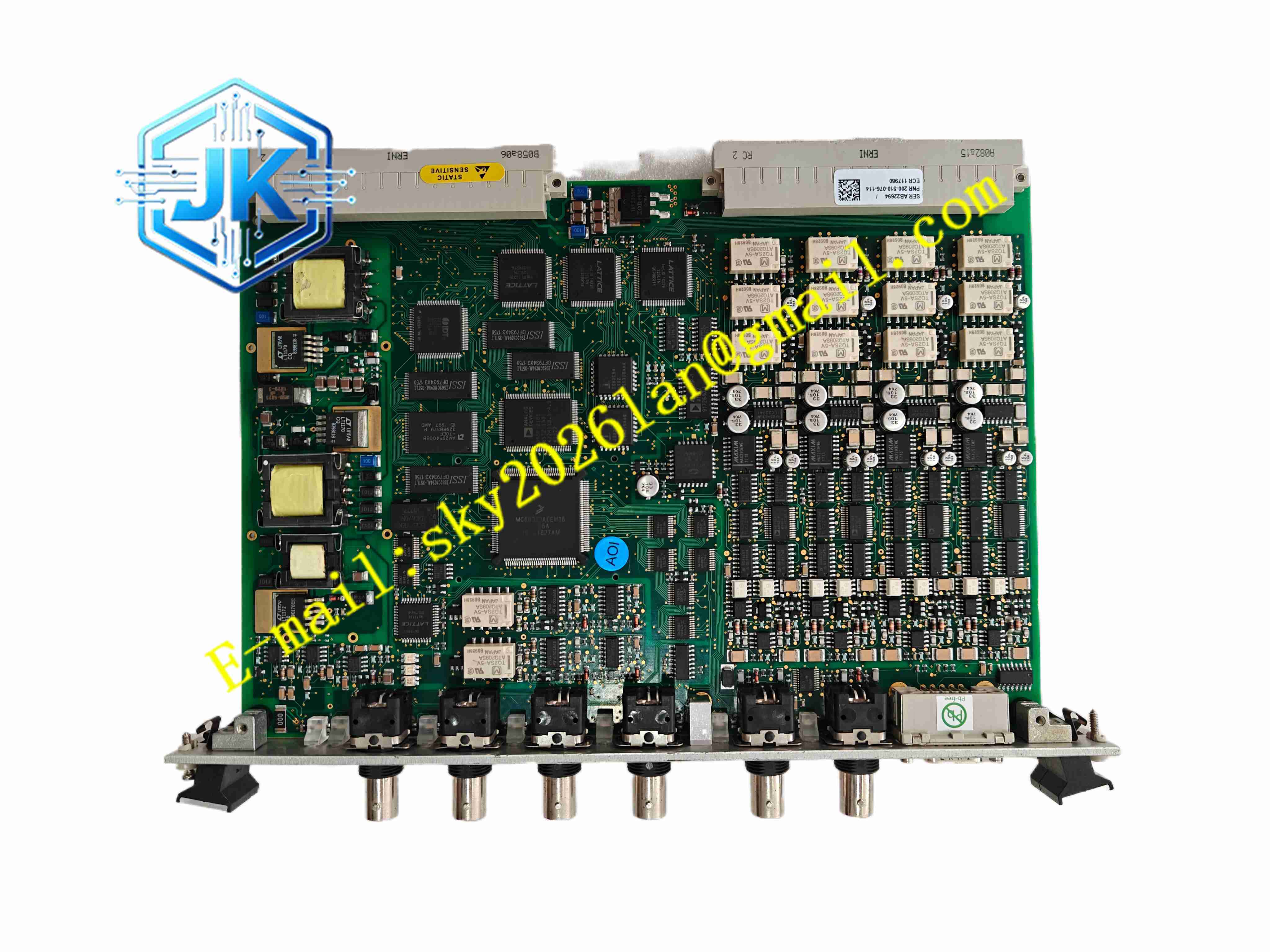

Vibro-Meter MPC4 200-510-076-114
技术规格
- 产品类型：振动监测系统机柜电源
- 输入电压：AC115/230V
- 输出电压：DC24V、DC±15V、DC5V
- 冗余：双电源并联
- 隔离：输入输出隔离
- 工作温度：-10℃～+55℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP20
- 安装形式：机柜导轨 / 面板安装
- 故障输出：继电器触点
功能特点
- 为 MMS6000 机架多路 DC 供电
- 双电源冗余并联
- 输入过压、欠压、过流、短路保护
- 故障继电器触点输出
- 前面板 LED 指示电源状态
- 输入输出隔离
- 工业级元器件
- 长期连续运行
- 机柜集中供电
- 适应电厂环境
应用场景
- MMS6000 振动监测机柜供电
- 汽轮发电机组监测系统电源
- 电厂 TSE 系统电源单元
- 石化机组监测机柜供电
- 旋转机械保护系统电源
材质构成
- 外壳：金属壳体
- PCB 主板：FR4 电路板
- 功率器件：开关电源模块、电容
- 继电器：故障继电器
- 端子：螺丝紧固端子
- 散热：金属散热板
结构特征
- 金属外壳导轨 / 面板安装
- 前面板 LED 状态指示
- 侧面 AC 输入与 DC 输出端子
- 内部 EMI 滤波、功率变换、输出滤波分区
- 散热片自然散热
- 接线端子排
工作原理 外部 AC 输入经 EMI 滤波、整流后开关电源变换，高频隔离降压整流为 DC24V、±15V、5V，输出至振动监测机架。双电源并联均流。监测电路检测各路电压电流，异常时 LED 与继电器报警。
安装要求
- 导轨或面板固定
- AC 输入按电压等级接线
- DC 输出至机架按图纸
- 机柜可靠接地
- 温度 – 10℃～+55℃
- 上电核对各路输出电压
- 双电源接独立 AC 回路
使用注意事项
- 在线更换确认冗余另一路正常
- AC 输入电压不可接错
- DC 输出极性正确
- 备件存放于防潮环境
- 定期检查输出电压
- 故障更换后确认机架电压正常
