描述

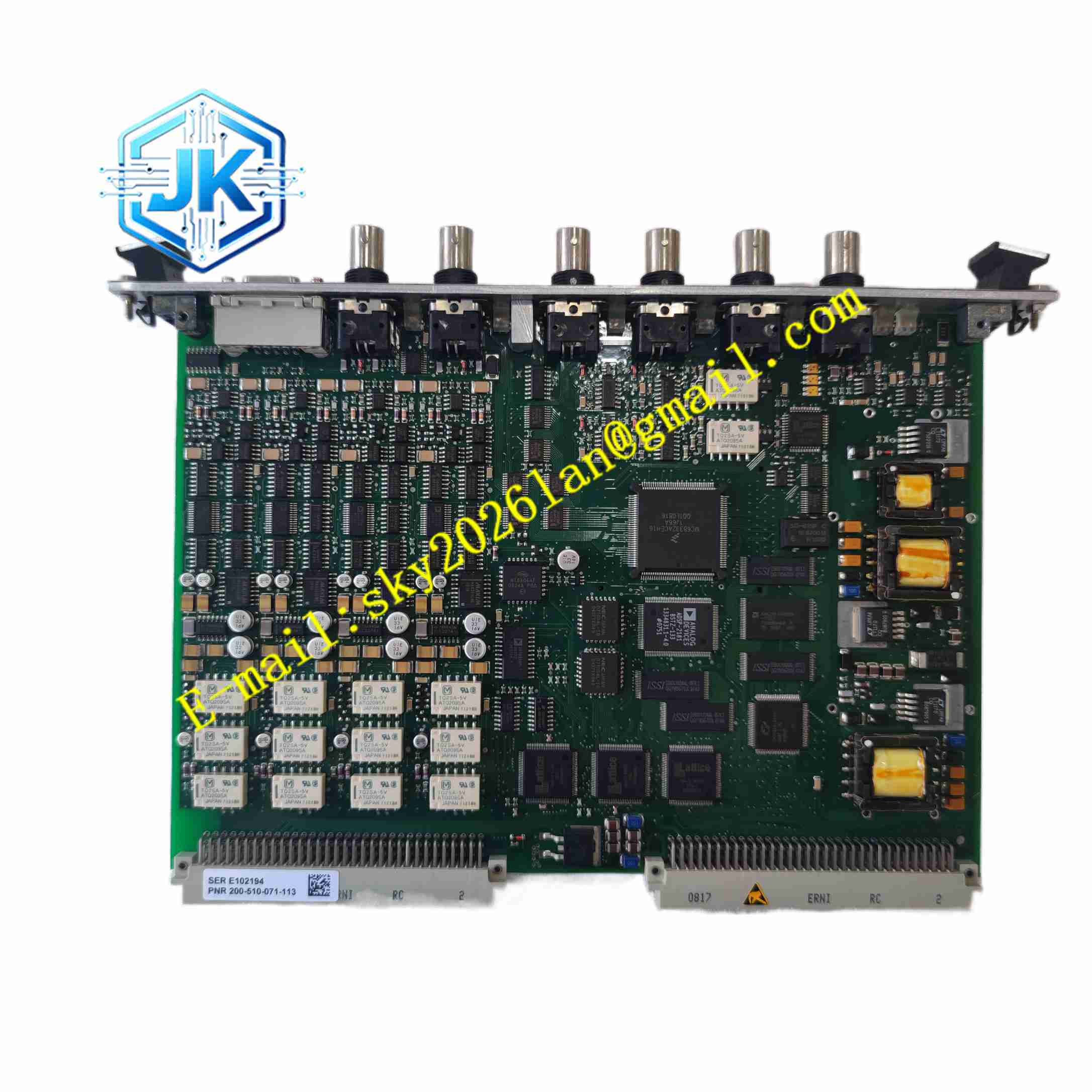

Vibro-Meter MPC4 200-510-071-113 机械保护卡
技术规格
- 品牌：Vibro-Meter
- 型号：MPC4
- 部件号：200-510-071-113
- 产品类型：VM600 机械保护卡
- 动态信号输入：4 个可编程动态通道
- 转速输入：2 个转速计通道
- 供电方式：由 VM600 机架背板供电
- 安装方式：插入式模块，占用 VM600 机架槽位
- 工作温度：通常 0°C 至 55°C，具体以 VM600 系统环境规范为准
功能特点
- 多通道同步采集：可同时处理 4 个动态信号和 2 个转速信号。
- 多种传感器兼容：支持加速度计、速度传感器、涡流探头、位移传感器等。
- DSP 实时处理：采用数字信号处理技术进行滤波、积分、微分、整流和阶次跟踪。
- 可编程报警：支持 Alert、Danger 等多级报警设定，可配置延时、迟滞和锁定。
- 自适应报警：报警阈值可根据转速或外部信息自动调整。
- 模拟输出：可提供 0-10 V 电压输出和 4-20 mA 电流输出。
- BNC 缓冲输出：前面板 BNC 接口可输出缓冲原始传感器信号，便于现场分析。
- 热插拔支持：支持在 VM600 机架中带电插拔，便于维护和更换。
应用场景
- 汽轮机、燃气轮机振动监测
- 压缩机、风机、泵类设备保护
- 发电机、电机轴承振动监测
- 轴位移、轴偏心、壳体膨胀监测
- 工业旋转机械状态监测与联锁保护
- 符合 API 670 要求的机械保护系统
性能参数
- 动态输入通道数：4 个
- 转速输入通道数：2 个
- 直流输入范围：0 至 +20 V 或 0 至 -20 V
- 交流输入范围：最大 ±10 V
- 共模电压范围：-50 V 至 +50 V
- 共模抑制比：50 Hz 时大于 60 dB
- 串扰：-72 dB
- 输入阻抗：200 kΩ
- 振动频率范围：0.1 Hz 至 10 kHz
- 间隙/位置频率范围：直流至 1 Hz
- 振幅精度：振动满量程 ±1%，间隙/位置满量程 ±1%
- 线性误差：小于 ±1%
- 模拟输出：0-10 V 和 4-20 mA
- BNC 缓冲输出阻抗：50 Ω
材质构成
- 模块本体：工业级 PCB 板与金属屏蔽结构
- 前面板：金属面板，带 BNC 接口和 LED 指示
- 连接器：机架背板连接器及前面板 BNC 连接器
- 内部元件：DSP 处理器、ADC/DAC、信号调理电路、隔离器件
结构特征
- 标准机架模块：高度 6U，宽度约 20 mm，深度约 187 mm。
- 前面板接口：配置 BNC 缓冲输出接口和状态指示灯。
- 背板连接：通过 VM600 背板与 IOC4T 等 I/O 卡件通信。
- 模块化设计：可与其他 卡件组合构成完整保护系统。
- 紧凑重量：约 0.40 kg，便于机架安装与维护。
工作原理
传感器采集的振动、位移或速度信号经 MPC4 输入通道进入卡件，内部信号调理电路完成放大、滤波和 A/D 转换。DSP 处理器对数字信号进行积分、微分、整流、阶次跟踪等处理，计算振幅、相位、间隙和转速等参数。当测量值超过设定报警阈值时，卡件通过 IOC4T 或继电器卡输出报警和跳闸信号，同时提供模拟量输出供 DCS、PLC 或状态监测系统使用。
安装要求
- 必须安装在 Vibro-Meter 机架中。
- 安装前确认机架供电正常，背板连接可靠。
- 模块插入时应对准导轨和背板连接器，避免强制插拔。
- 传感器电缆应使用屏蔽电缆，并与动力电缆分开敷设。
- BNC 接口用于原始信号分析，连接测试设备时应注意阻抗匹配。
- 安装完成后应通过 配置软件确认通道状态和报警设置。
使用注意事项
- 传感器类型、灵敏度和量程必须在系统中正确配置。
- 报警阈值、延时和锁定参数应根据设备运行规范设定。
- 热插拔操作应在了解 系统要求的前提下进行。
- 更换卡件前应记录通道配置和报警参数。
- 现场强电磁干扰环境应做好屏蔽和接地。
- 具体通道定义、报警逻辑和兼容性以 Vibro-Meter 官方手册为准。
