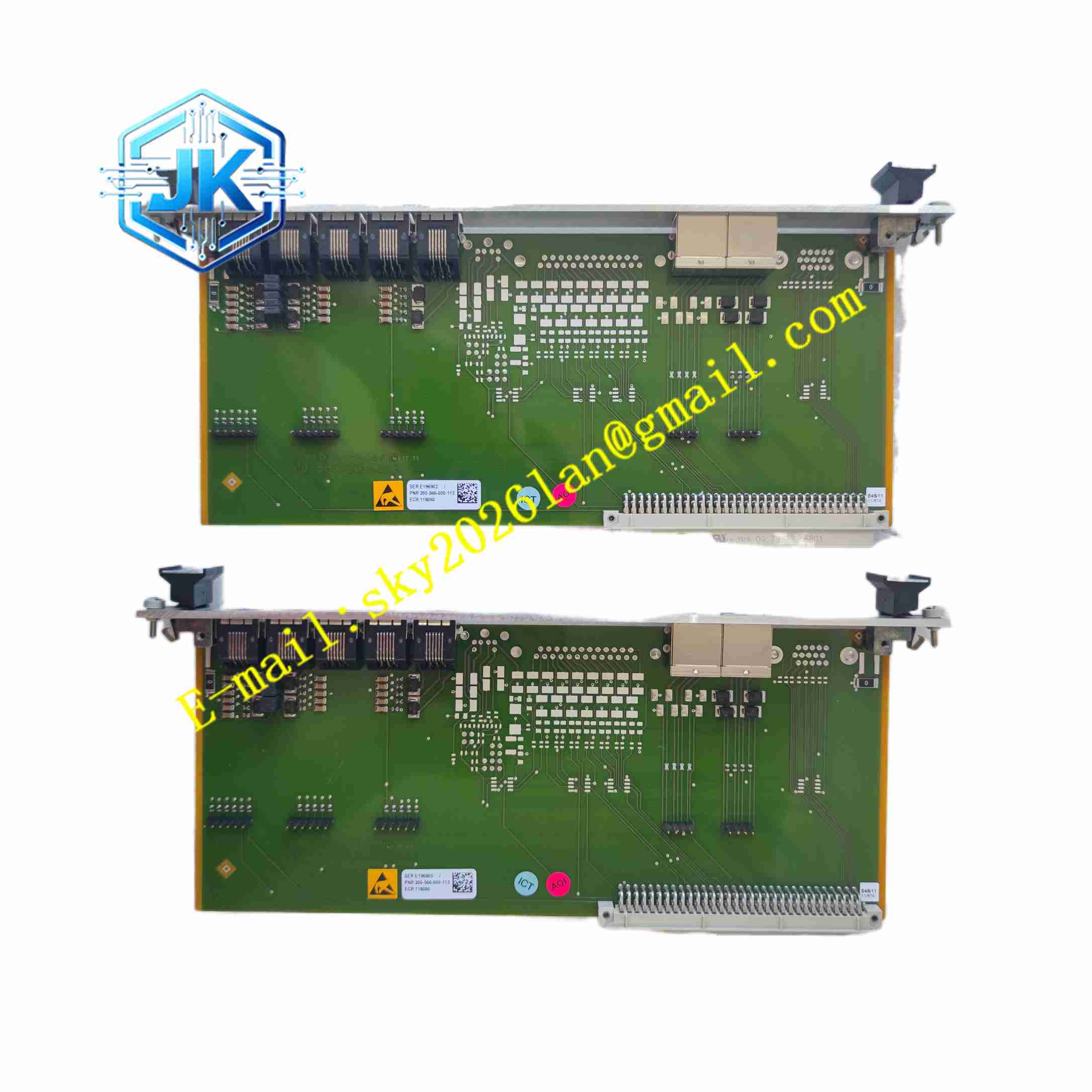

Vibro-Meter IOCN 200-566-000-113
技术规格 支持传感器类型：压电式加速度传感器；输入通道数量 4 通道；信号频率范围 2Hz 至 10kHz；内置积分运算，可将加速度转换为速度、位移量；每通道独立传感器断线监测；继电器告警输出，支持两级阈值（警告、危险）；背板总线供电；支持动态波形采集、FFT 频谱分析；通道间电气隔离；支持 API670 标准。
功能特点 4 路独立压电传感器信号采集通道，每通道独立信号调理电路，通道之间互不干扰；硬件积分电路，无需上位软件运算，直接输出振动速度与位移参数；实时监测压电传感器供电回路，传感器线缆断裂、短路时立即触发断线告警；每通道独立配置警告阈值、危险阈值，振动数值超过设定阈值，驱动继电器触点动作，接入机组紧急停机保护回路；前面板 LED 指示灯，直观显示通道正常、告警、危险、传感器故障状态；支持高速动态波形存储，可捕捉机组故障瞬间振动波形，用于故障溯源分析；板卡硬件满足 SIL 认证要求，可用于安全相关机组保护回路；通过背板总线将振动幅值、频谱、事件时间戳上传至 VibroSight 监控软件。
应用场景 火力发电厂汽轮机、燃气轮机轴承振动保护；化工大型离心压缩机、透平膨胀机组状态监测；钢铁厂大型引风机、轴流风机振动保护；油气平台透平机组、泵组振动监测；水电站大型水轮机组轴承振动监测；空分装置大型空压机机组保护。
性能参数 工作环境温度 0℃至 70℃；存储温度 – 40℃至 85℃；相对湿度 10%~90% 无凝露；绝缘耐压 1500VAC；测量精度满足 API670 第五版标准；抗振动、抗冲击满足旋转机械控制柜设备规范；EMC 工业电磁兼容符合 IEC61000 系列标准；继电器触点容量满足机组保护回路负载要求。
材质构成 模块外壳为 UL94 V0 阻燃工程塑料；内部 PCB 为玻纤环氧树脂覆铜板；信号端子黄铜镀镍；背板连接器镀金铜合金；内部信号调理运算芯片为工业宽温器件；输出继电器为密封高可靠功率继电器；板卡表面喷涂三防保护涂层，抵御潮湿、粉尘侵蚀。
结构特征 机架插件式模块化结构，适配 VM600 标准机架插槽；前面板集成双色 LED 状态指示灯与信号输入端子；后端为屏蔽式背板总线连接器；内部电路分区设计，模拟采集回路与数字总线回路物理隔离，降低数字噪声对微弱振动信号的干扰；模块两侧设置金属固定卡扣，推入机架后锁紧固定。
工作原理 压电加速度传感器采集机组轴承振动，产生电荷信号送入 IOCN 模块输入端子。模块内部电荷放大电路将微弱电荷信号转换为电压信号，经过滤波、积分运算，换算得到振动速度、振动位移数值。模块实时对比测量值与预设警告、危险阈值，数值超限后驱动继电器触点动作，输出保护信号。模块持续监测传感器供电回路电流，识别传感器断线、短路故障。采集的振动波形、幅值数据通过背板总线传输至 VM600 系统主机，在上位监控软件展示振动趋势与频谱。
安装要求 模块安装在 VM600 配套监测机架指定插槽，安装前切断机架供电电源。压电传感器信号线缆选用低噪声专用屏蔽电缆，屏蔽层单端在控制柜接地，不可两端接地形成地环。信号线远离大功率动力电缆、变频器输出电缆，分开线槽敷设。接线完成后，在 VM600 组态软件内设置传感器灵敏度、测量单位、报警阈值。模块安装完成锁紧卡扣，检查面板指示灯状态。
使用注意事项 压电传感器低噪声电缆不可挤压、弯折过度，避免电缆内部压电噪声干扰测量；不可随意短接保护继电器输出回路，防止机组保护失效；定期校验通道采集精度，核对传感器灵敏度参数；更换模块必须断电操作；组态阈值设置必须匹配机组厂家给出的振动保护定值。
