描述

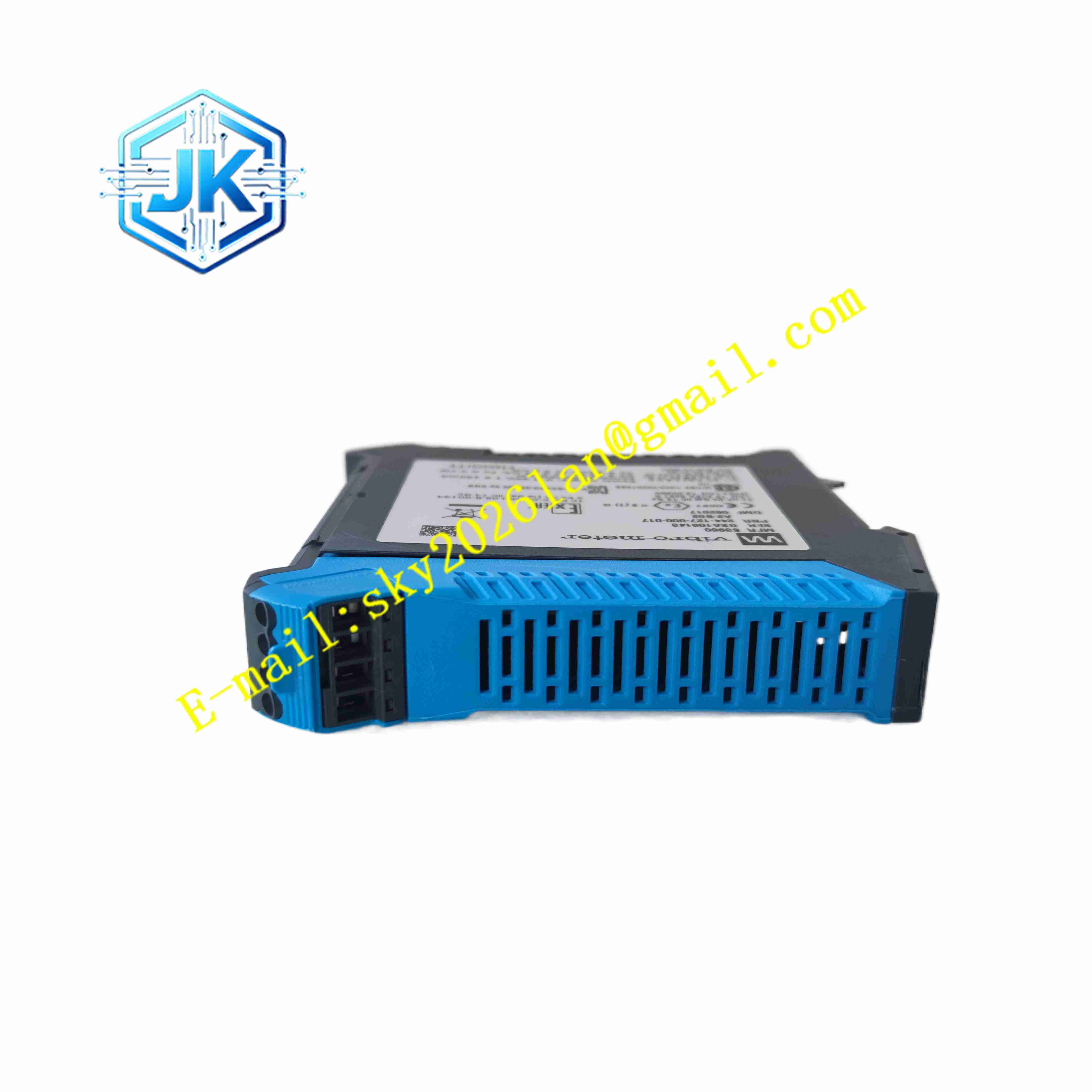

VIBRO-METER GSI127 244-127-000-017-A2-B02
技术规格
- 供电输入：18~30V DC
- 整机功耗：≤120mA 满负载
- 隔离强度：传感器侧与监测侧 4kV RMS 隔离；电源与信号输出 50V RMS 隔离
- 传递函数 B02：12mA 传感器输入电流线性转换为 7V DC 输出电压
- 输出负载：最大 10kΩ，输出短路保护
- 兼容传感器：Vibro-Meter CExxx IEPE 压电加速度传感器、TQ9xx 电涡流前置器
- 工作温度：-40℃ ~ +85℃
- 相对湿度：5%~95%，无冷凝
- 防护等级：IP20，DIN 导轨安装
- 重量：0.26kg
功能特点
- 为振动传感器提供隔离供电，同时完成信号隔离转换。
- 4kV 高电气隔离，切断地环路，消除长距离线缆带来的共模干扰。
- 固定信号转换曲线，匹配压电传感器电流输出信号。
- 输出回路短路保护，短路后自动限流，故障解除自动恢复。
- 支持本安防爆场景，可接入爆炸危险区域传感器。
- 满足 SIL 安全认证，用于旋转机械保护系统测量链路。
- 前面板电源指示灯，直观判断模块供电状态。
- 电路板三防涂覆，适应电厂、化工潮湿油雾环境。
- 硬件持续监测传感器回路，识别断线故障。
- 模块化 DIN 导轨安装，方便现场维护更换。
应用场景
- 燃气轮机、蒸汽轮机轴振动监测信号链路
- 大型压缩机、风机振动保护系统
- 海上平台旋转机械振动测量
- 电厂发电机组轴系振动采集
材质构成
- 外壳：阻燃 PC 塑料 DIN 导轨壳体
- PCB 板：FR4 电路板，聚氨酯三防涂层
- 隔离器件：高压隔离变压器、光电隔离芯片
- 接线端子：弹簧式镀锡铜端子
- 保护器件：TVS 管、限流电阻
结构特征
- 窄型 DIN 导轨模块化壳体，卡扣式导轨固定。
- 壳体上下端子，上端传感器信号输入，下端信号输出与电源接入。
- 内部隔离屏障，将传感器危险侧与后端监测系统电路物理隔离。
- 被动散热，无风扇设计。
工作原理 模块接收控制柜 24V 直流供电，经过隔离电源电路，向现场压电传感器提供隔离激励电源；传感器输出的电流信号送入模块，按照固定转换比例转换为标准电压信号输出至 VM600 监测系统。高低压隔离屏障阻断两侧地电位差，避免共模噪声干扰振动测量信号。
安装要求
- 固定在控制柜 DIN 导轨，卡扣锁紧。
- 传感器线缆采用屏蔽双绞线，屏蔽层单端接地。
- 动力线缆与传感器信号线分开布线，间距大于 30cm。
- 接入 24V DC 稳压电源，机柜可靠接地。
- 接线完成后，校验传感器信号输出线性度。
使用注意事项
- 不可超出模块输入电压范围，防止隔离电路损坏。
- 传感器回路线缆破损会触发断线报警，需定期检查线缆。
- 备件操作佩戴防静电手环。
- 防爆工况使用时，严格遵守本安回路接线规范。
