描述

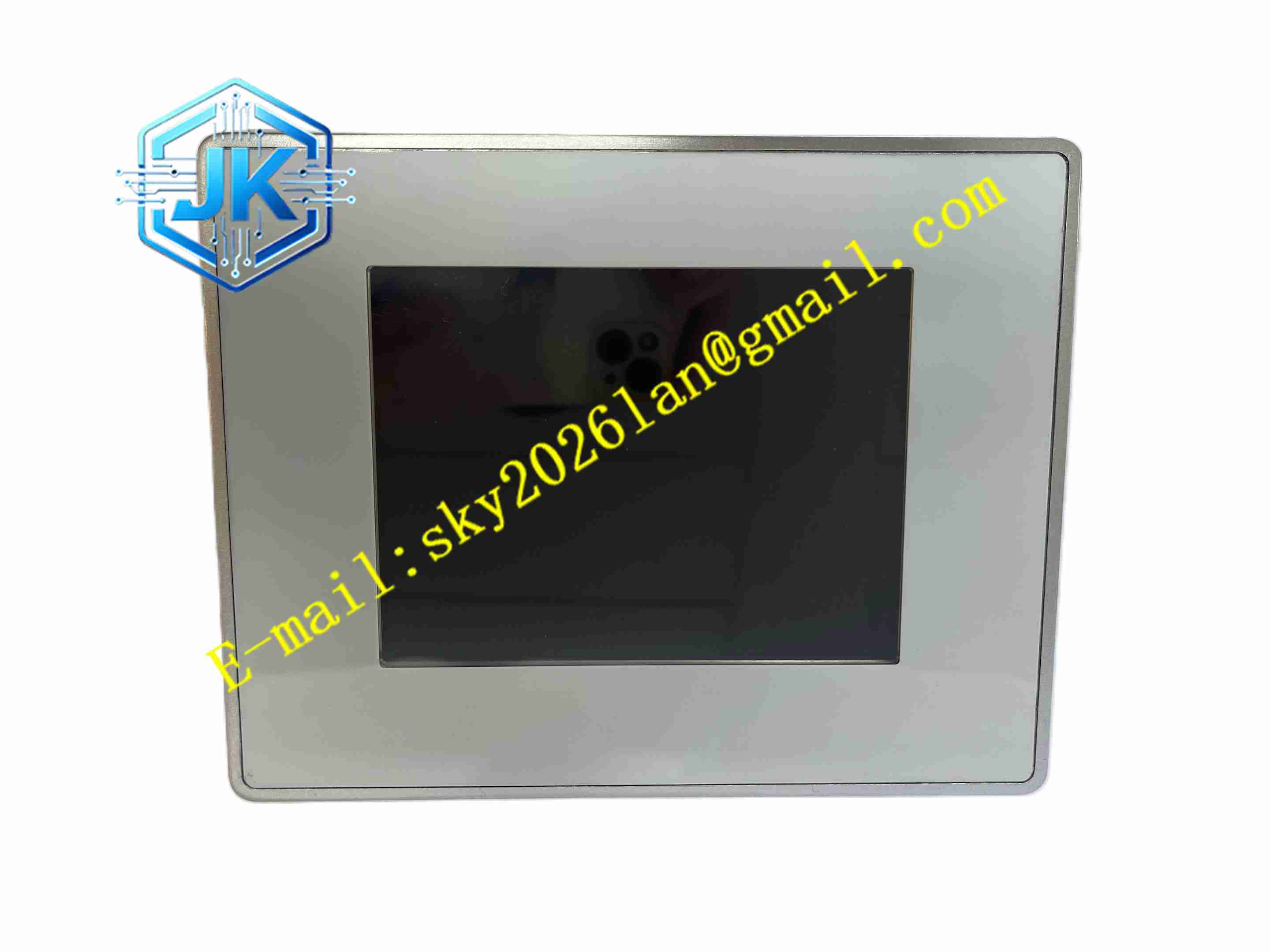

UNIOP ETOP306
详细技术规格
- 产品类型：工业触摸人机界面 HMI
- 显示屏：5.7 英寸 TFT 彩色 LCD
- 分辨率：320×240，64K 色彩
- 背光：LED 背光，亮度可调
- 触摸类型：四线电阻触摸屏
- 通信接口：10/100M 以太网、RS232、RS422/485
- 存储：Flash 程序存储，支持配方存储
- 电源：DC24V
- 工作温度：0℃～+50℃
- 存储温度：-20℃～+60℃
- 湿度：10%～90% 无凝露
- 前面板防护：IP65
- 安装方式：控制柜面板开孔嵌入
- 软件：UniOP Designer 组态软件
功能特点
- 彩色 TFT 显示，支持矢量图形、棒图、动态画面
- 内置上百种 PLC 通信驱动，兼容西门子、欧姆龙、AB 等主流 PLC
- 实时趋势曲线、历史报警记录、配方批量下载上传
- 多级密码权限管理，保护关键参数不被随意修改
- 支持多语言画面切换
- 以太网端口实现上位机远程监控
- 前面板 IP65 防护，抵御现场粉尘、溅水
- 系统状态 LED 指示灯，直观判断通信与电源状态
- 支持串口打印报警报表
- 画面宏指令、按键宏功能，实现复杂逻辑交互
应用场景
- 包装设备本地操作终端
- 纺织机械人机界面
- 水处理控制柜操作面板
- 小型生产线监控
- 暖通空调自动化系统
材质构成
- 前面板：铝合金金属边框 + 聚酯薄膜保护面
- 触摸屏：电阻式 ITO 玻璃
- 显示屏：TFT 液晶模组
- 壳体：阻燃工程塑料
- 电路板：FR4 三防 PCB
- 密封件：硅胶密封圈
- 端子：弹簧式接线端子
结构特征
- 扁平嵌入式面板结构
- 正面集成显示屏、触摸层与状态 LED
- 背部集成电源、串口、网口接线端子
- 四周卡扣，用于固定在控制柜面板开孔
- 面板与柜体之间硅胶密封垫，实现防水防尘
- 内部主板与显示模组分离布局
工作原理 HMI 通过串口或以太网建立与 PLC 的通信连接，循环读取 PLC 内部寄存器数据，将数值、状态、报警信息转化为图形画面展示在屏幕。操作人员触摸屏幕触发按键指令，HMI 将指令写入 PLC 寄存器，实现参数修改与设备启停控制。报警事件自动存入内部存储，支持历史记录调取。
安装要求
- 控制柜面板按规格开孔嵌入安装
- 硅胶密封圈完整压紧，保证密封效果
- DC24V 直流电源供电，电源增加浪涌保护
- 通信屏蔽电缆单端接地
- 工作环境保持无凝露，避免阳光直射屏幕
- 组态程序下载完成后，校验通信连接
- 固定四周卡扣，防止振动松脱
使用注意事项
- 禁止尖锐硬物触碰触摸屏表面，避免刮伤
- 清洁面板仅使用柔软干布，禁止溶剂擦拭
- 通信线缆屏蔽层仅一端接地，防止地环流干扰
- 组态程序做好本地备份
- 电源正负极不可反接，反接直接损坏设备
- 高温高湿环境降低背光使用寿命
- 定期检查密封圈老化情况
