描述

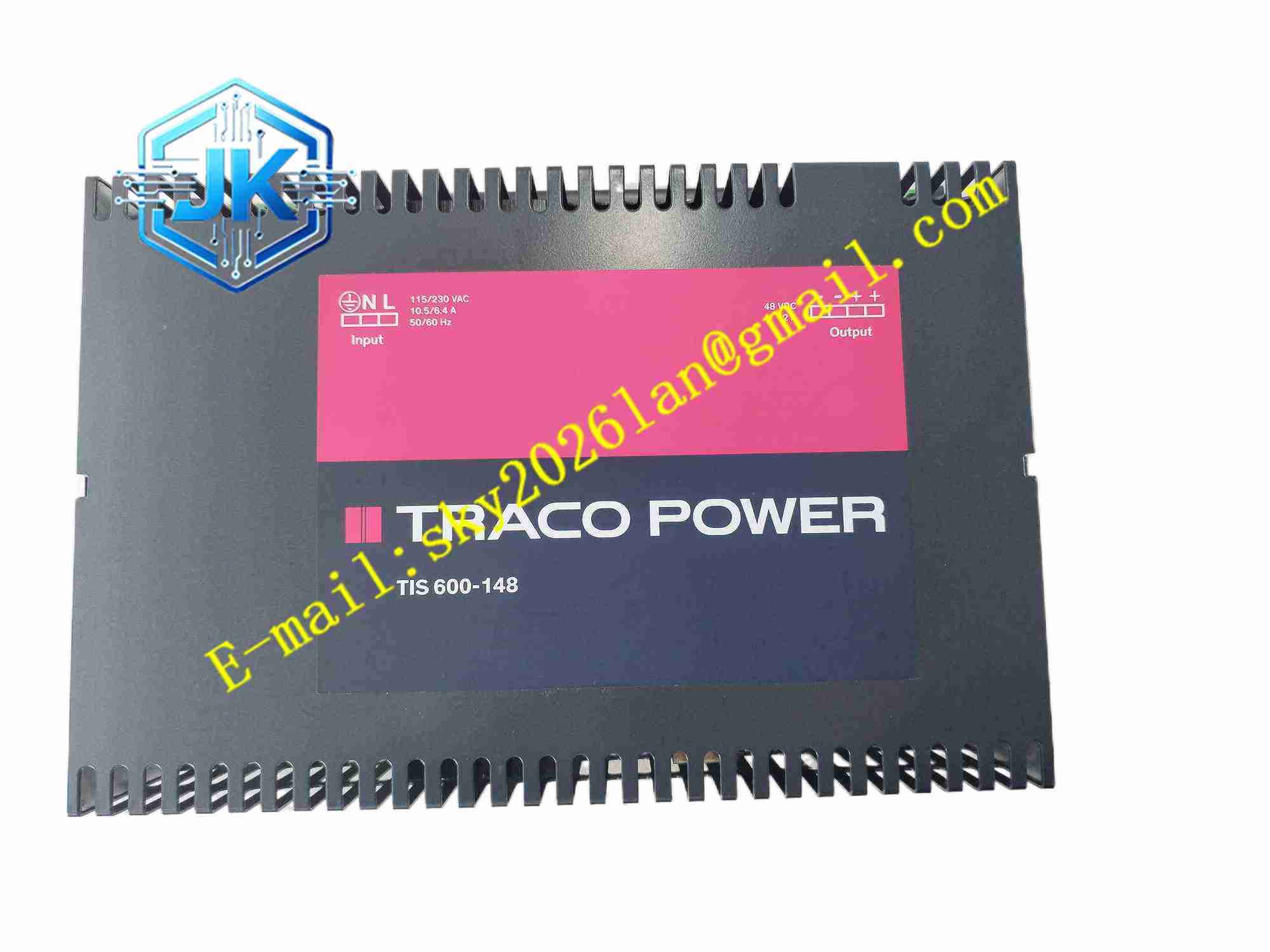

Traco Power TIS600-148
技术规格
- 品牌： Traco Power
- 系列： TIS 系列
- 型号： TIS600-148
- 产品类型： 工业开关电源
- 额定功率： 600 W
- 输入电压： 93 VAC 至 132 VAC 或 187 VAC 至 264 VAC
- 输入频率： 47 Hz 至 63 Hz
- 输出电压： 48 VDC
- 输出电流： 最大 12.5 A
- 效率： 典型值约 90%
- 防护等级： IP20
- 冷却方式： 自然冷却
- 安装方式： DIN 导轨安装或底盘安装
- 安全认证： 符合 UL 508、UL 60950-1、UL 62368-1 等标准
功能特点
- 高功率密度设计，适合空间受限的控制柜。
- 宽输入电压范围，可适配不同地区电网。
- 低纹波和低噪声输出，适合敏感负载。
- 内置过载、短路、过压和过温保护。
- 符合 EMI 标准，电磁兼容性良好。
- 支持 DIN 导轨快速安装，便于系统集成。
- 可配合 RED 冗余模块实现 N+1 冗余供电。
- 可配合 SIG 模块提供电源故障信号和远程开关控制。
- 可配合 UDS 模块实现 DC-UPS 和电池管理。
应用场景
- 工业过程控制系统供电。
- PLC 和 DCS 系统直流电源。
- 自动化生产线控制柜供电。
- 通信基站和路由器供电。
- 医疗设备直流电源。
- 铁路和交通控制系统。
- 机床和机器人控制系统。
性能参数
- 输出功率：600 W。
- 输出电压：48 VDC。
- 输出电流：最大 12.5 A。
- 输入电压范围：93 VAC 至 132 VAC 或 187 VAC 至 264 VAC。
- 效率：典型值约 90%。
- 纹波和噪声：20 MHz 带宽下小于 50 mV 峰峰值。
- 开关频率：典型值约 80 kHz。
- 工作温度范围：-25°C 至 +70°C，高于 50°C 时需降额使用。
- 存储温度范围：-25°C 至 +85°C。
- 相对湿度：最大 95%，非冷凝。
材质构成
- 工业级 PCB 主板
- 开关变压器
- 整流滤波电路
- PWM 控制电路
- 过压保护电路
- 过流保护电路
- 过温保护电路
- 金属外壳或金属屏蔽结构
- DIN 导轨安装卡扣
- 接线端子
- 状态指示灯和铭牌
结构特征
- 紧凑金属外壳结构。
- 尺寸约 110 mm × 100 mm × 50 mm。
- 支持 DIN 导轨卡装。
- 支持底盘螺丝安装。
- 自然冷却，无风扇。
- 前面板或侧面提供输入输出接线端子。
- 具备电源状态指示灯。
- 适合 19 英寸控制柜内集中布置。
工作原理
TIS600-148 接入交流电源后，通过整流和滤波将交流电转换为直流电，再经高频开关电路和变压器降压，最后整流输出稳定的 48 VDC。内部保护电路持续监测输出电压、电流和温度，当出现过载、短路、过压或过温时进入保护状态。配合冗余模块时，多台电源可并联运行，实现 N+1 冗余供电。
TIS600-148 接入交流电源后，通过整流和滤波将交流电转换为直流电，再经高频开关电路和变压器降压，最后整流输出稳定的 48 VDC。内部保护电路持续监测输出电压、电流和温度，当出现过载、短路、过压或过温时进入保护状态。配合冗余模块时，多台电源可并联运行，实现 N+1 冗余供电。
安装要求
- 安装在通风良好的控制柜内。
- 确认输入电压选择开关或接线方式与现场电网匹配。
- 使用规定截面积的铜导线连接输入输出端子。
- 接地端子应可靠连接至系统接地。
- 多台并机使用时应按冗余模块要求接线。
- 安装后检查端子紧固状态和指示灯状态。
- 高温环境下应留足散热空间并考虑降额使用。
使用注意事项
- 不得在超过额定功率条件下长期运行。
- 输出短路或过载保护动作后应查明原因再复位。
- 更换电源前应断开输入电源。
- 冗余配置时应定期测试切换功能。
- 避免在冷凝、强腐蚀或强振动环境中使用。
- 具体接线图、降额曲线和认证范围以 Traco Power 官方手册为准。
