描述

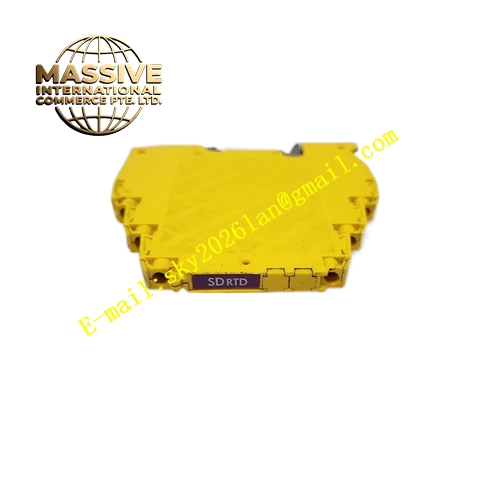

Telematic SDRTD
技术规格 输入信号：PT100，PT1000，Cu50，Cu100 热电阻，支持 2 线制、3 线制接线 输出信号：4‑20mA DC 标准模拟信号 隔离强度：输入‑输出‑电源三端隔离，隔离耐压 2500V AC 供电电源：24VDC±10% 测量精度：±0.1% 满量程 温度量程：‑200℃~+850℃软件可配置 工作温度：‑20℃~+60℃ 湿度范围：5‑95% 无凝露 安装方式：标准 DIN35 导轨安装 防护等级：IP20，控制柜内部使用 功耗：最大 1.8W
功能特点 实现输入回路、输出回路、供电回路三端电气隔离，彻底切断现场地环路干扰。支持二线、三线制热电阻输入，内置导线电阻补偿算法。内置传感器断线检测功能，热电阻线路断开输出固定故障电流。输出 4‑20mA 标准信号，可直接对接 DCS、PLC 模拟量输入卡件。模块内部集成 EMI 滤波电路，抑制现场高频电磁噪声。无需额外软件，通过本体拨码开关完成量程类型配置。具备过压、过流保护，外部回路故障不会损毁模块本体。
应用场景 化工装置现场温度测点信号隔离转换；冶金加热炉多点测温信号调理；制药工艺温度采集回路；水处理工业测温信号转换；老旧工厂测温系统改造；防爆区域外测温信号隔离传输。
性能参数 转换响应时间小于 150ms，输出信号稳定无漂移。三端隔离结构消除地电位差造成测量偏差。传感器断线之后输出电流固定，方便控制系统识别故障。满量程线性误差控制在 ±0.1%，长期运行温漂数值低。
材质构成 黑色阻燃 PA66 塑料外壳，FR‑4 多层信号印刷电路板，隔离变压器，镀金接线端子，拨码配置开关，状态 LED 指示灯。
结构特征 紧凑型 DIN 导轨壳体，背部集成弹簧卡扣，直接卡装在标准 DIN35 导轨。壳体上下布置接线端子，输入、输出、电源端子物理分区隔离。壳体正面配置状态指示灯与配置拨码开关。
工作原理 模块内部激励源向 RTD 热电阻输出恒定电流，采集热电阻阻值变化换算温度数值，隔离电路将测温信号隔离传输，再转换输出 4‑20mA 标准电流信号。断线检测电路实时监测输入回路阻抗，回路断开触发故障输出。全部信号转换、隔离运算由硬件电路完成，不需要上位设备参与运算。
安装要求 模块固定安装在控制柜内部 DIN35 导轨，模块之间预留 5mm 散热间隙。接线严格区分热电阻输入端子、模拟输出端子、电源端子。现场热电阻信号线选用屏蔽双绞线，屏蔽层单端接地。供电使用纹波小于 100mV 的工业 24VDC 电源。机柜完成可靠保护接地。
使用注意事项 不可以安装在高湿度、腐蚀性气体、粉尘直接暴露环境。拨码开关修改量程配置之后，模块断电重启配置生效。信号线远离高压动力电缆，分开线槽布线。接线端子螺丝紧固到位，规避振动工况接线松动。模块工作温度不允许超出‑20℃~+60℃区间。
