描述

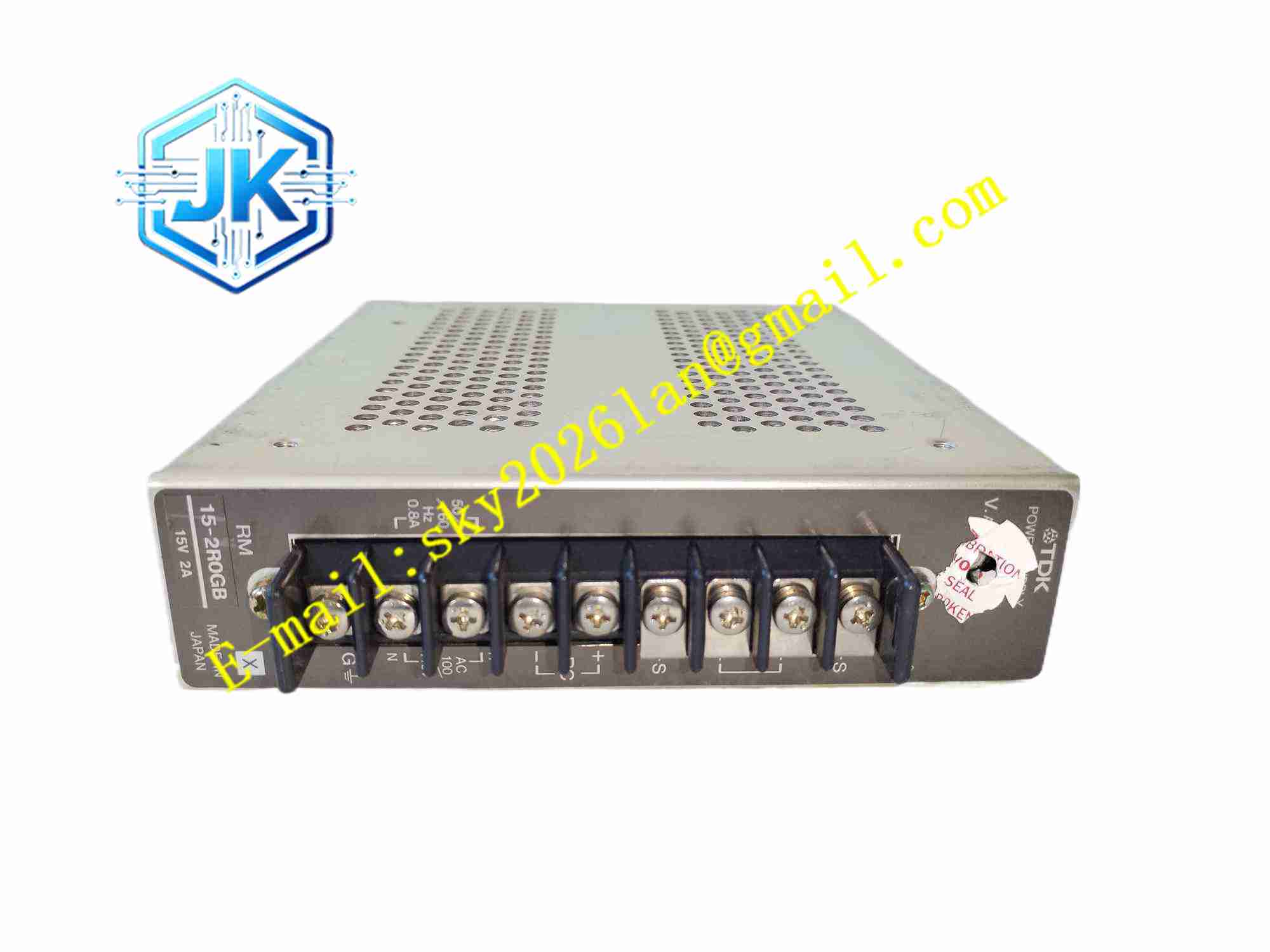

TDK-Lambda RM15-2R0GB
技术规格
- 产品类型：隔离 DC-DC 变换器模块
- 输入电压：9V 至 36V DC
- 输出电压：2.0V DC
- 输出功率：15W
- 输出电流：最大 7.5A
- 隔离电压：1500V DC
- 效率：最高 87%
- 工作温度：-40 °C 至 +85 °C
- 存储温度：-55 °C 至 +125 °C
- 湿度：5% 至 95%，无凝露
- 安装方式：PCB 通孔焊接
- 保护：过流、过压、过温、短路保护
- 认证：CE、UL 安全认证
功能特点
- 宽直流输入电压范围
- 固定 2.0V 稳压输出
- 输入输出间 1500V DC 隔离
- 高转换效率
- 完整故障保护功能
- 远程使能控制引脚
- 低输出纹波和噪声
- 砖型紧凑封装
- 内部无电解电容
- 宽温稳定工作
应用场景
- 工业控制板本地电源
- 通信嵌入式设备电源转换
- 自动测试仪器内部电源
- 铁路电子辅助电路
- 医疗非安全相关嵌入式板电源
材质构成
- 封装：金属合金砖型外壳
- 基板：内部高频 FR4
- 磁性元件：屏蔽高频变压器和电感
- 半导体：高速功率 MOSFET
- 灌封：导热环氧树脂
- 引脚：镀锡铜通孔引脚
结构特征
- 标准砖型矩形封装
- 单排通孔引脚用于 PCB 焊接
- 内部电路完全导热环氧灌封
- 金属外壳散热和电磁屏蔽
- 内部高频变压器电气隔离
- 紧凑密封抗振防尘
工作原理 直流输入进入高频开关电路。高频变压器隔离输入输出侧。次级整流滤波电路产生稳定 2.0V DC 输出。闭环反馈持续采样输出电压，调整开关占空比保持输出恒定。故障时保护电路关断开关，保护模块和负载。
安装要求
- 按封装图将引脚焊接到主机 PCB
- 模块引脚附近外接输入输出电容
- 高负载时保证散热接触
- 环境温度保持 -40 °C 至 +85 °C
- 按系统逻辑连接远程使能引脚
- 输入输出走线尽量短
使用注意事项
- 输入极性不得反接
- 不得超过最大输出电流
- 满载时模块表面高温
- 操作前佩戴防静电
- 备用模块存放于防静电包装
- 装配时避免引脚机械应力
- 低温高湿环境防止凝露
