SYMAP SYMAP-ECG
技术规格 三相电压、三相电流采集；内置过流、过压、欠压、过频、欠频、逆功率、差动保护；发动机转速采集、油门控制输出；支持同期并网逻辑；通讯接口 Modbus、Profinet、Profibus；供电 DC24V；工作温度 – 20℃至 60℃；事件故障记录，断电数据保存；DI/DO 数字量通道，接入开关信号与跳闸回路。
功能特点 三合一集成架构，发动机控制、发电机保护、并网同步功能集成在单台设备；三重处理器冗余架构，提升保护回路可靠性；完整 ANSI 标准保护功能，包含发电机差动保护版本；自动同期并网，多机组并联负荷均分；实时采集发动机转速、温度、油压，执行发动机启停联锁；故障事件带时间戳存储，用于故障回溯；支持本地按键组态，远程软件参数修改；硬接点跳闸输出，独立于通讯链路。
应用场景 船舶主发电机与应急发电机组；海上油气平台电站；工业自备中高压电站；燃气轮机发电机组；数据中心备用大功率发电机组；矿山自备电源系统。
性能参数 电气量采集精度高；保护动作响应速度快；同期并网相位、频率调节精度高；故障事件记录稳定，断电不丢失；多机并联负荷分配误差小；抗电网谐波干扰能力强。
材质构成 阻燃金属加固外壳；多层玻纤 PCB 主板；高精度电压电流采样回路；三片独立微处理器；继电器输出元件；液晶本地显示面板；按键操作组件；LED 状态指示灯；板卡三防涂层。

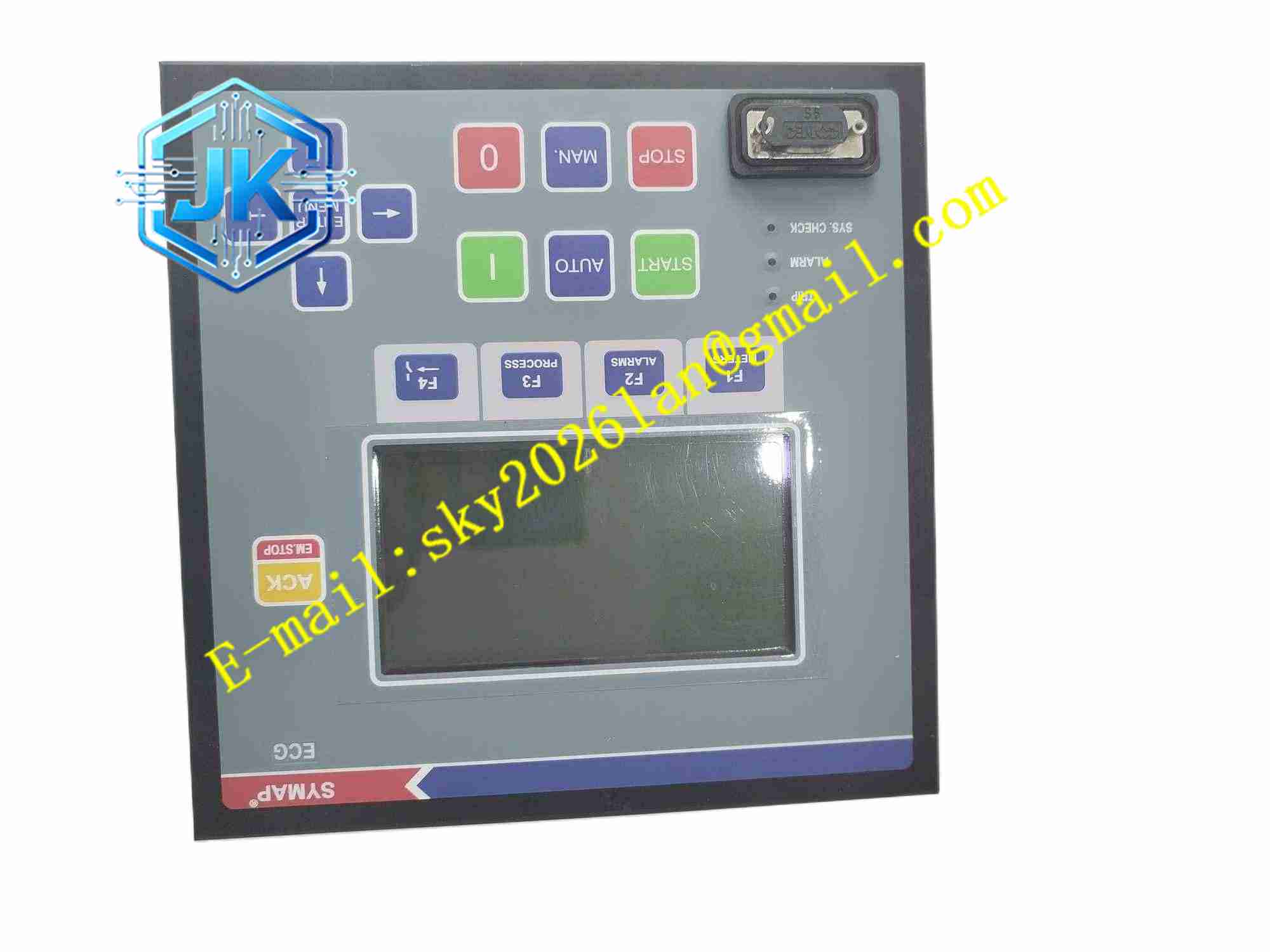

结构特征 面板嵌入式安装结构；正面液晶显示屏与功能按键；前面板运行、报警、跳闸状态指示灯；背部大接线端子排，接入 CT/PT 采样、发动机传感器、跳闸回路、供电线缆；壳体密封防尘。
工作原理 电压互感器 PT、电流互感器 CT 采集发电机三相电压、电流信号，转速传感器采集发动机转速，送入控制器。三套独立处理器并行运算，采集电气参数、发动机状态参数，对比保护定值。参数越限时，硬接点输出跳闸信号，切断发电机断路器，同时触发发动机停机逻辑。多机组并联工况下，执行同期逻辑，完成并网并均分有功无功负荷。
安装要求 控制柜面板开孔嵌入式安装；CT 二次回路禁止开路；PT 二次回路配置短路保护；采样线缆使用屏蔽电缆；设备外壳可靠接地；跳闸回路线缆单独敷设，远离动力电缆。
使用注意事项 修改保护定值前，将机组退出并网回路；CT、PT 接线相序必须核对无误；定期校验保护动作值；跳闸硬接线回路定期做回路测试；潮湿盐雾环境，控制柜增加除湿装置。
