描述

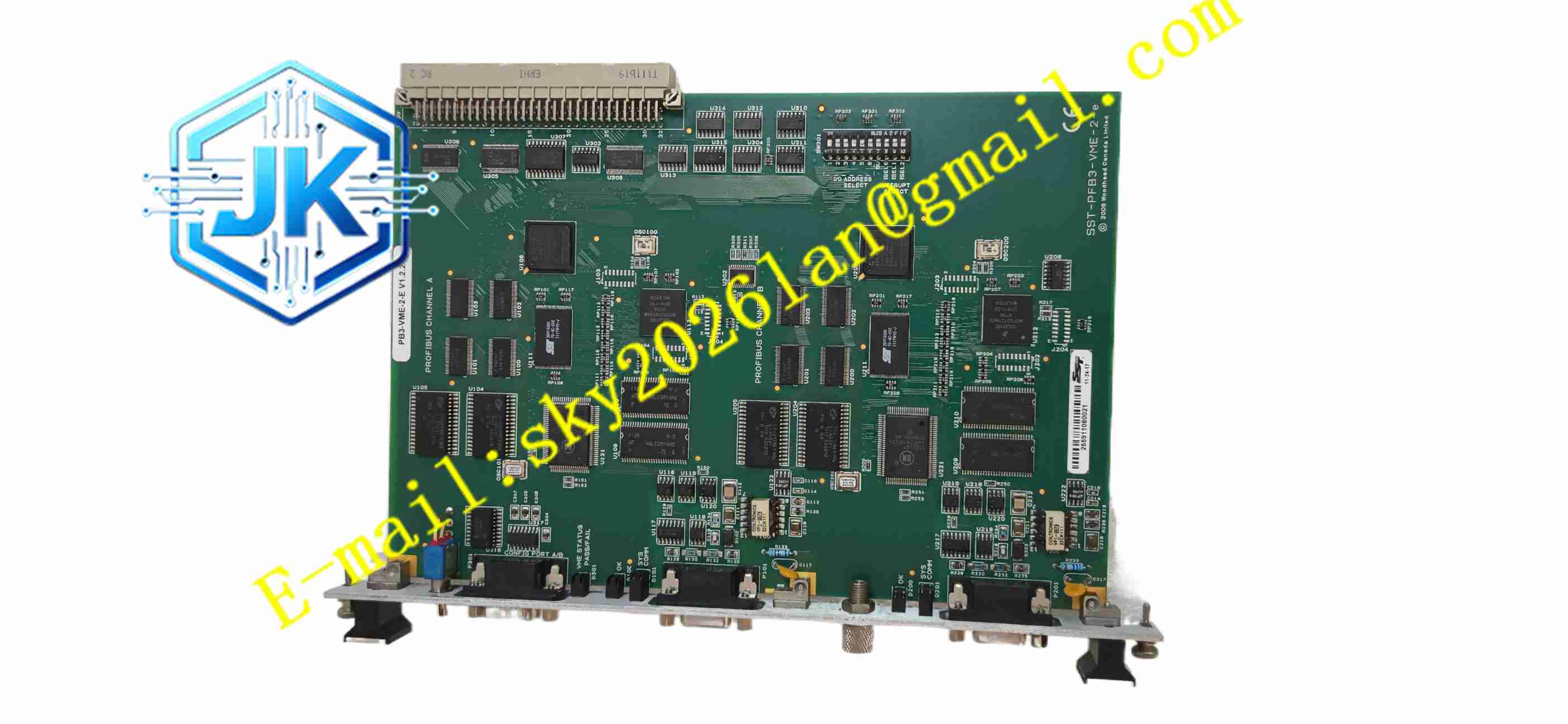

SST-PB3-VME-2
技术规格
- 产品类型：VMEbus PROFIBUS 接口卡
- 总线：VMEbus
- 协议：PROFIBUS DP
- 角色：主站或从站
- 波特率：9.6kbps 至 12Mbps
- 从站数：最多 125（主站）
- 电源：VME 5V
- 工作温度：0 °C 至 +55 °C
- 存储温度：-20 °C 至 +70 °C
- 湿度：5% 至 95%，无凝露
- 防护：IP20
- 连接器：DB9 PROFIBUS
- LED：模块和总线状态
功能特点
- VMEbus PROFIBUS 主站 / 从站
- 自动波特率最高 12Mbps
- DPV1 非循环报文
- 板载 PROFIBUS 控制器
- 前面板总线活动 LED
- VMEbus DMA 数据传输
- PROFIBUS 端口隔离
- VxWorks / Linux 驱动
- 诊断计数器
- 工业可靠
应用场景
- VME 测试系统 PROFIBUS
- 半导体设备现场总线
- 制造线 PROFIBUS 集成
- 自动测试台
- 重工业 VME 控制
材质构成
- 电路板：FR4
- VME 连接器：排针
- PROFIBUS：DB9 连接器
- 隔离：光耦
- LED：状态
- 挡板：VME 前面板
结构特征
- 6U VME 板
- 前面板 DB9 和 LED
- VME P2 连接器
- 板载 PROFIBUS ASIC
- 内部隔离
- 金属前面板
工作原理 VME 主机经 VMEbus 访问板载存储器。PROFIBUS 控制器与从站循环交换数据。隔离将 VME 逻辑与 PROFIBUS 分开。LED 指示链路状态。
安装要求
- 断电插入 VME 槽
- DB9 认证 PROFIBUS 电缆
- 120Ω 终端
- 屏蔽接地
- 温度 0 °C 至 +55 °C
- 安装 VME 驱动
- 设置站地址
使用注意事项
- 佩戴防静电手环
- 总线两端终端
- 站地址唯一
- 备用防静电包装
- 按波特率检查电缆长度
- 不支持时不热插拔
