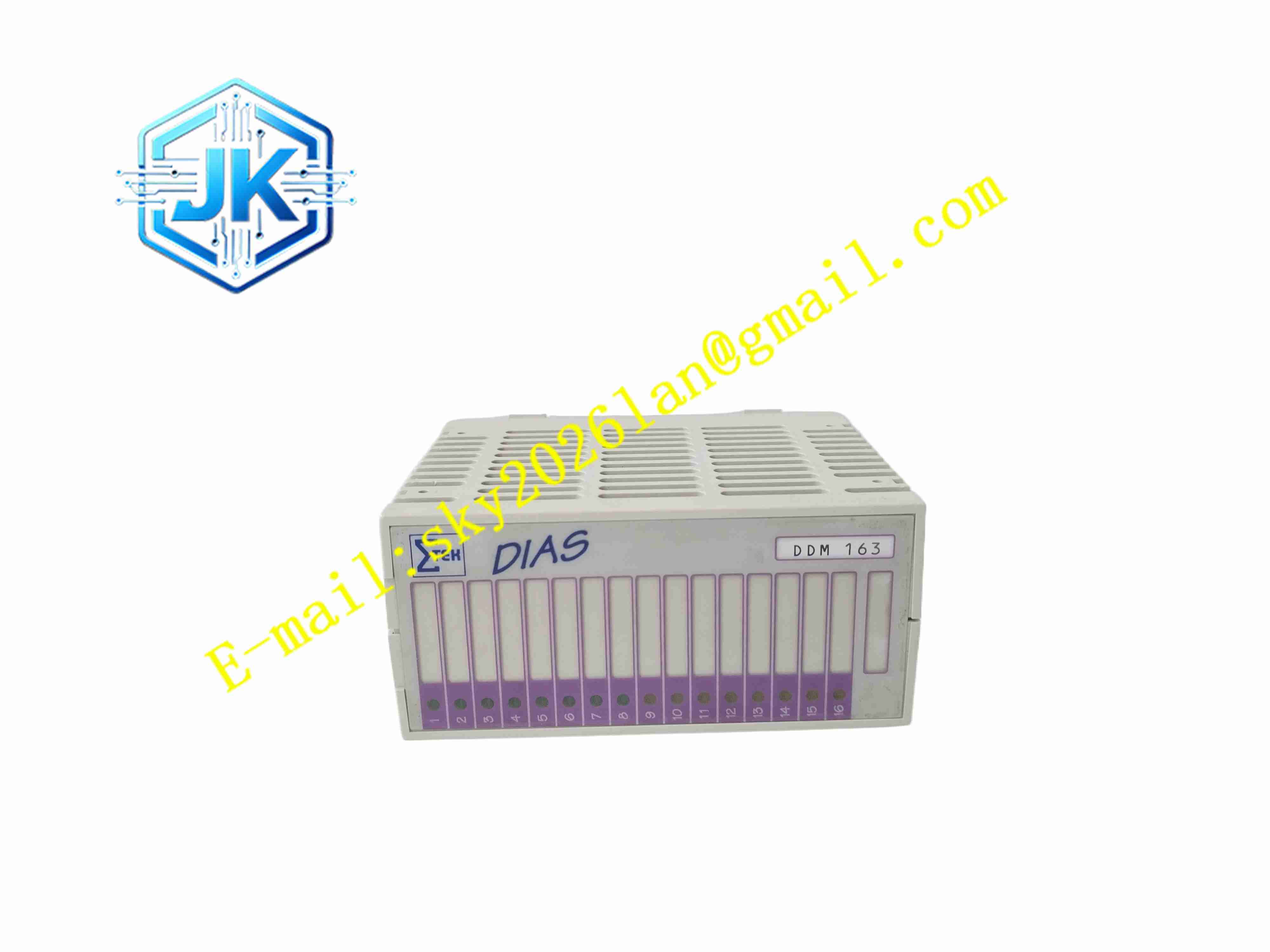

SIGMATEK DDM163
技术规格 供电 24VDC，电压范围 18~30VDC；8 路数字输入，24VDC，典型输入电流 5mA，输入滤波延时 5ms；8 路正逻辑数字输出，单通道持续负载 2A，全部通道总电流上限 6A；输出自带短路保护；单通道感性负载最大击穿能量 0.65J；开通关断延时小于 200μs；绿色 LED 指示输入状态，黄色 LED 指示输出状态；防护等级 IP20。
功能特点 采集现场接近开关、限位开关、安全门开关的 24V 数字信号；大功率晶体管输出直接驱动 24V 直流电磁阀、指示灯；单通道短路独立限流保护，单路故障不影响其余通道；输入信号硬件滤波，抑制触点抖动；S-DIAS 高速背板总线，和 CPU 高速数据交互。
应用场景 注塑机辅机控制、包装流水线工位电磁阀、机床安全开关采集、自动化夹具气缸驱动。
材质构成 阻燃塑料模块壳体；FR4 工业信号 PCB；光电隔离输入回路；功率 MOS 管输出器件；镀金背板连接器。

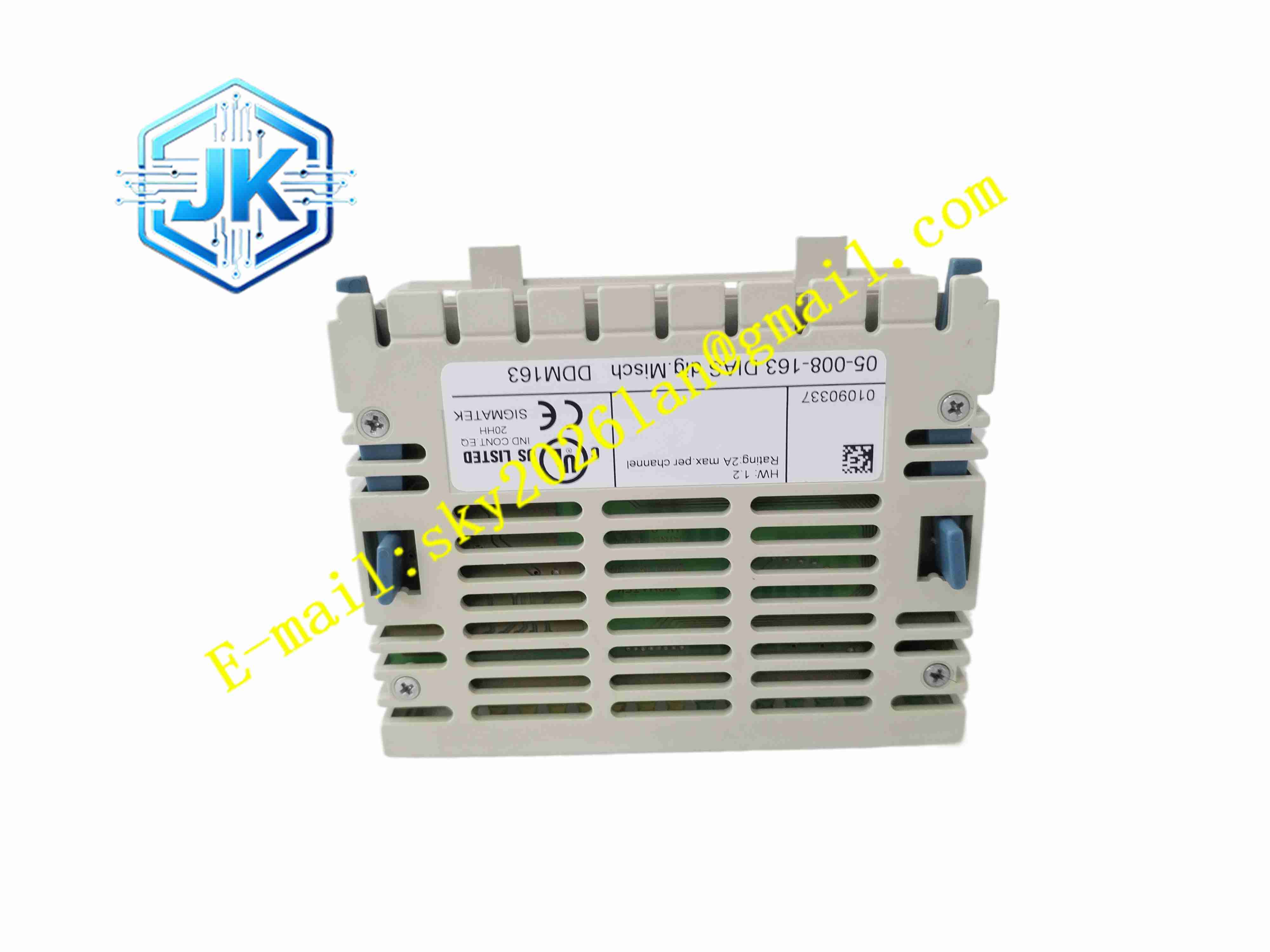

结构特征 S-DIAS 背板基座插装式窄模块；正面每通道独立状态 LED；前端可插拔螺丝端子排；后端金手指对接 S-DIAS 背板总线；模块侧面带导轨卡扣。
工作原理 现场 24V 开关信号输入，经过光电隔离与滤波转换为内部逻辑电平，模块通过背板总线上传给 CPU；接收 CPU 下发输出指令，驱动功率 MOS 管，控制外部 24V 直流负载通断；硬件限流电路在负载短路时关断该通道。
安装要求 安装于 S-DIAS 配套 DIN 导轨背板基座；感性直流负载两端并联续流二极管；I/O 信号线和动力电缆分槽敷设；断电插拔端子与模块。
使用注意事项 输出通道禁止接入交流负载；核对单路负载电流不超过 2A 额定上限；检修负载回路前断开现场 24V 负载电源；模块表面禁止堆积粉尘。
