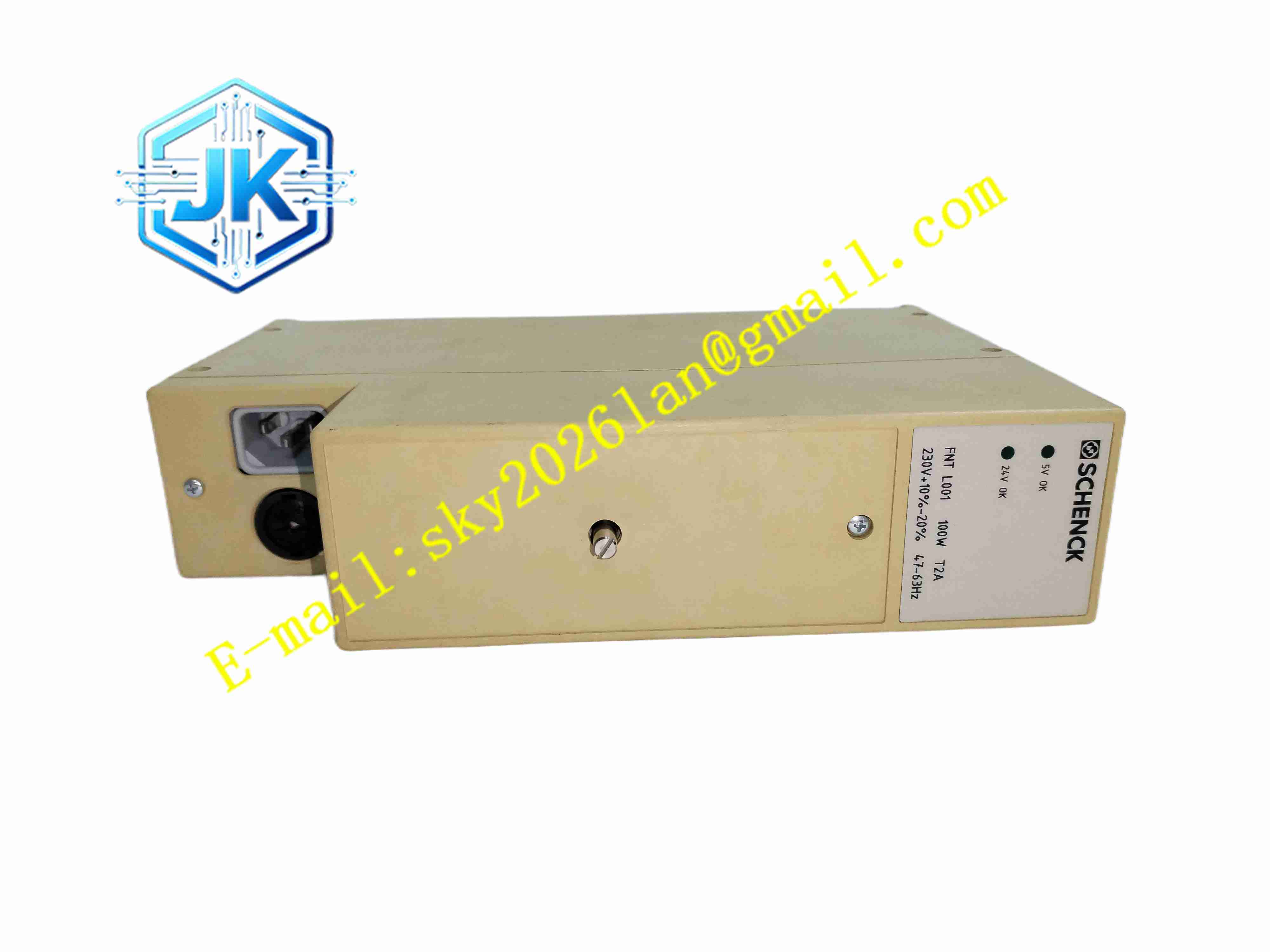

Schenck FNTL001 工业称重/测量模块
技术规格
- 品牌：Schenck Process
- 型号：FNTL001
- 产品类型：工业称重/测量模块
- 适用系统：Schenck 称重、配料、流量或过程控制系统
- 信号类型：称重传感器信号、模拟量信号或数字量信号
- 通信方式：取决于系统配置，常见包括模拟输出、开关量输出或工业总线
- 供电方式：工业低压直流电源，常见为 24VDC
- 安装方式：控制柜安装、仪表箱安装或系统机架安装
- 防护等级：取决于外壳形式，室内仪表型或现场防护型均有可能
- 文档依据：Schenck 设备铭牌、系统手册和维护资料
功能特点
- 信号采集：可接收称重传感器或其他工业传感器的测量信号。
- 信号处理：对原始信号进行滤波、放大、线性化和单位换算。
- 数据输出：将处理后的重量、流量或状态信号输出给显示仪表、PLC 或 DCS。
- 系统集成：可嵌入 Schenck 称重或配料系统，作为测量链的一部分。
- 状态监测：提供运行状态、故障报警或信号异常提示。
- 维护便捷：模块化结构便于故障定位、参数检查和备件更换。
应用场景
- 工业称重系统
- 皮带秤、固体流量计和配料系统
- 料仓称重和罐体称重
- 给料机、输送机和包装设备
- 水泥、电力、化工、冶金行业过程控制
- 食品、塑料、矿山和物料输送系统
- 现有 Schenck 系统改造、升级和备件替换
性能参数
- 测量稳定性：适用于连续工业环境下的称重或测量任务。
- 信号处理能力：可处理传感器微弱信号并转换为标准工业信号。
- 抗干扰能力：具备工业级电磁兼容设计，适合现场或控制柜环境。
- 环境适应性：可适应常规工业温度、湿度和振动环境。
- 可维护性：支持状态检查、参数核对和模块更换。
- 扩展能力：可与显示仪表、PLC、DCS 或其他 Schenck 模块配合使用。
材质构成
- 外壳：工程塑料或金属外壳，用于保护内部电路
- 电路板：信号调理、滤波、放大和数据处理电路
- 接线端子：传感器输入、电源输入和信号输出端子
- 通信接口：模拟输出、开关量输出或总线接口
- 隔离电路：电源、信号和通信隔离，提高抗干扰能力
- 状态指示：电源、运行、故障或通信状态指示灯
结构特征
- 模块化结构：便于安装在控制柜、仪表箱或系统机架中
- 紧凑外形：适合空间有限的工业控制环境
- 端子标识清晰：便于区分电源、传感器和信号输出接线
- 状态指示集中：方便现场快速判断模块工作状态
- 可插拔或固定端子：便于接线、调试和维护
- 标准化安装孔位：支持导轨安装或螺钉固定
工作原理
FNTL001 通过输入端接收称重传感器或其他工业传感器的电信号，经内部电路进行放大、滤波和线性化处理后，将物理量转换为可用的测量数据。模块可根据系统配置输出模拟信号、开关量信号或数字通信数据，供显示仪表、PLC 或上位系统使用。运行过程中，模块持续监测供电状态、信号质量和内部工作状态，出现异常时通过指示灯或系统报警提示维护人员处理。
安装要求
- 安装前核对设备铭牌型号、供电电压和系统兼容性
- 确认传感器类型、量程和接线方式与模块匹配
- 安装在干燥、通风、无强腐蚀气体的环境中
- 传感器信号线应使用屏蔽电缆并按规定接地
- 电源线与信号线应分开敷设，避免干扰
- 接线前断电操作，防止短路或误接
- 上电后检查电源指示、信号指示和系统读数是否正常
- 具体接线方式应以 Schenck 官方手册和系统图纸为准
使用注意事项
- 不得超过程序或铭牌规定的供电电压范围
- 避免在带电状态下插拔传感器或信号端子
- 传感器零点、量程和滤波参数应由专业人员设置
- 出现测量漂移时应检查传感器、接线和接地
- 模块更换前需记录原有参数和接线位置
- 禁止在强振动、强腐蚀或高温高湿环境下长期超范围运行
- 仅由具备称重或自动化系统经验的人员进行调试
- 具体技术数据应以 Schenck 官方资料为准
