描述

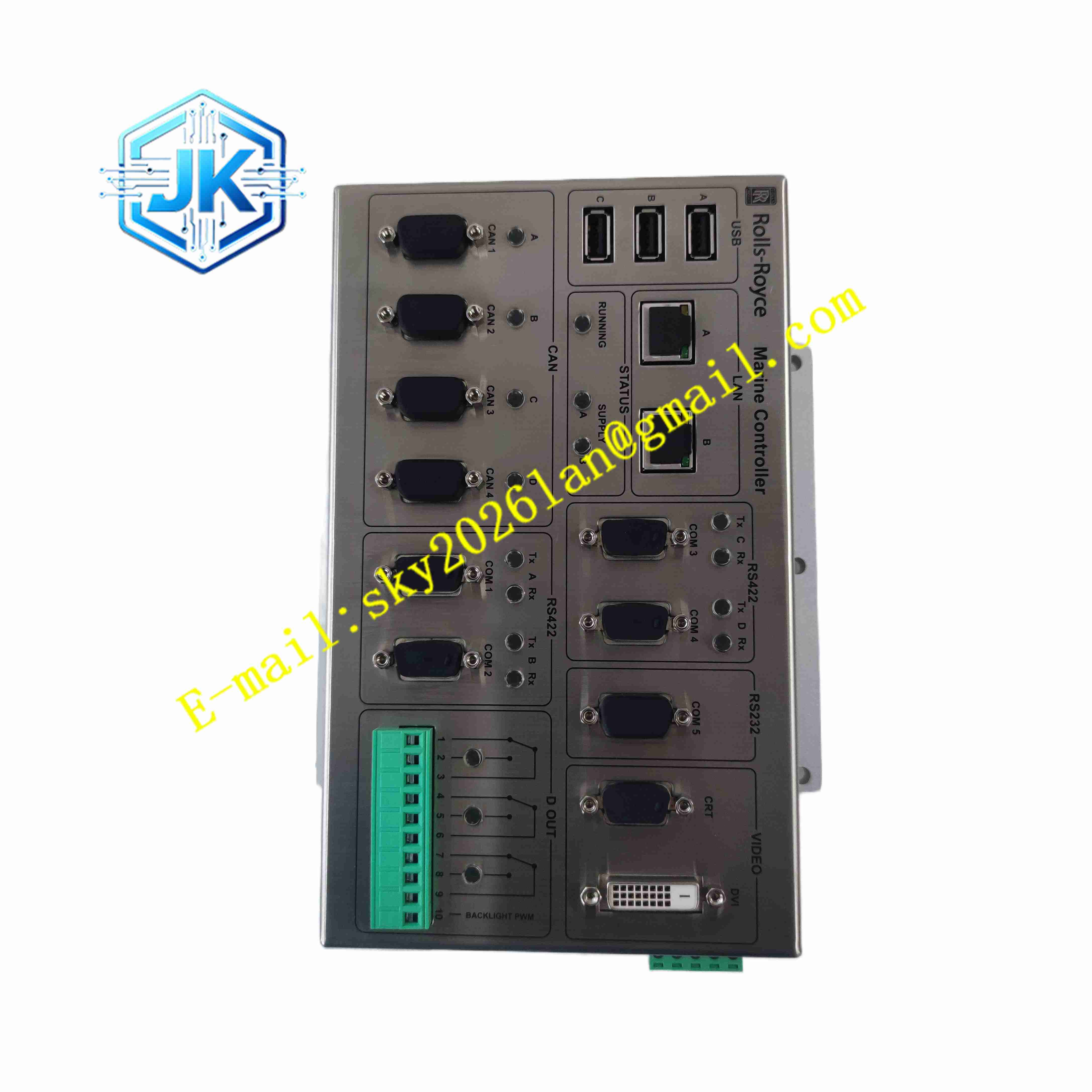

ROLLS-ROYCE H1111.0103
技术规格
- 供电电源：24V DC 船舶电源
- 数字输入：16 路 24V DC 开关量
- 数字输出：8 路继电器输出
- 模拟输入：4 路 4~20mA
- 通讯接口：RS485，船舶专用总线
- 工作温度：-25℃ ~ +70℃
- 相对湿度：5%~95%，无冷凝，耐受盐雾
- 防护等级：IP20，机架安装
- 重量：0.78kg
功能特点
- 采集船舶发动机温度、压力、转速、油压传感器信号。
- 实现柴油机启动、停机、预润滑、后吹扫时序逻辑控制。
- 超速、低油压、高温等故障联锁保护，触发紧急停机。
- 通道故障诊断，传感器断线、短路实时报警。
- 前面板 LED 指示灯，显示电源、运行、故障、通道状态。
- 船舶总线通讯，将机组数据上传至机舱监控系统。
- 电路板高等级三防涂层，抵御机舱盐雾、油雾、潮湿。
- 非易失存储器保存事件记录、故障代码。
- 硬件看门狗，模块故障触发机组安全停机。
- 支持本地按键参数查看与故障复位。
应用场景
- 船舶柴油主机本地控制单元
- 船舶应急柴油发电机组控制
- 海上平台柴油发动机监控保护
- 船舶机舱辅机联锁控制系统
材质构成
- 外壳：阻燃玻纤增强聚碳酸酯壳体
- PCB 板：FR4 高可靠电路板，盐雾三防涂层
- 主控芯片：工业级 32 位处理器
- 继电器：船用耐振动电磁继电器
- 背板连接器：镀金插拔引脚
- 保护器件：TVS、限流电阻
结构特征
- 机架插拔式板卡，前端状态指示灯面板，后端总线连接器。
- 内部电路分区，模拟采集回路、数字逻辑回路、输出驱动回路隔离。
- 机械防呆卡槽，防止错插插槽。
- 无风扇被动散热，耐受机舱持续振动。
工作原理 模块上电采集发动机各类传感器信号，执行预设启停与保护逻辑，输出继电器信号控制启动电磁阀、燃油切断阀。当检测到超速、低油压等危险工况，模块立即切断燃油回路，触发停机保护，记录故障事件并上传至船舶监控系统。
安装要求
- 插入机舱控制柜指定机架插槽，锁紧卡扣。
- 传感器线缆使用船用屏蔽电缆，单独布线远离动力电缆。
- 接入船舶冗余 24V DC 电源，机柜可靠保护接地。
- 接线完成后，模拟故障测试联锁停机功能。
- 软件内配置机组报警阈值。
使用注意事项
- 机舱油雾、盐雾环境定期吹扫模块表面。
- 插拔模块前将机组置于维护模式，解除安全联锁。
- 备件操作佩戴防静电手环。
- 更换模块前备份机组控制参数。
