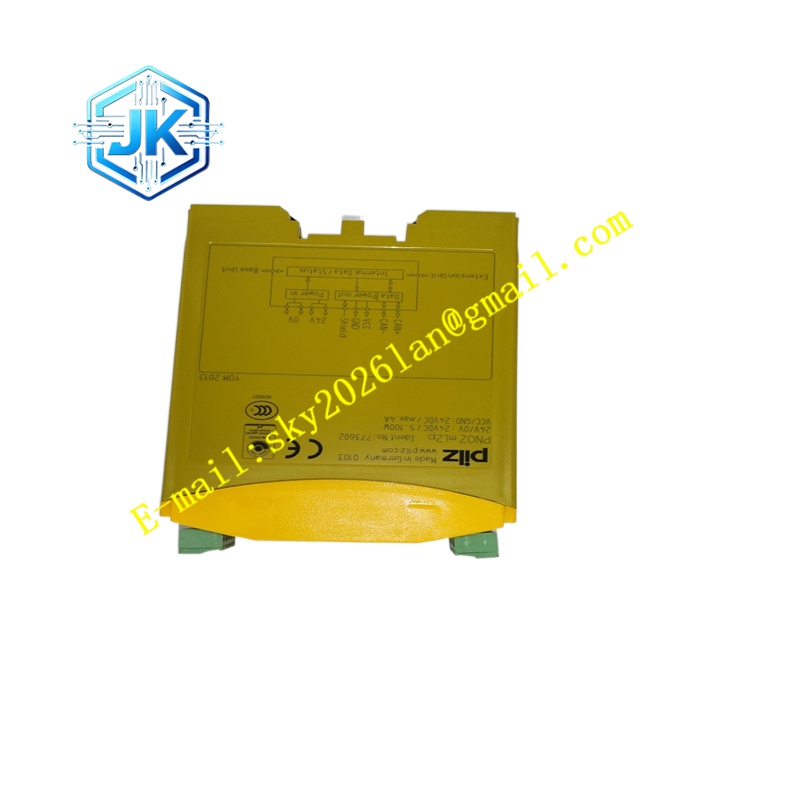

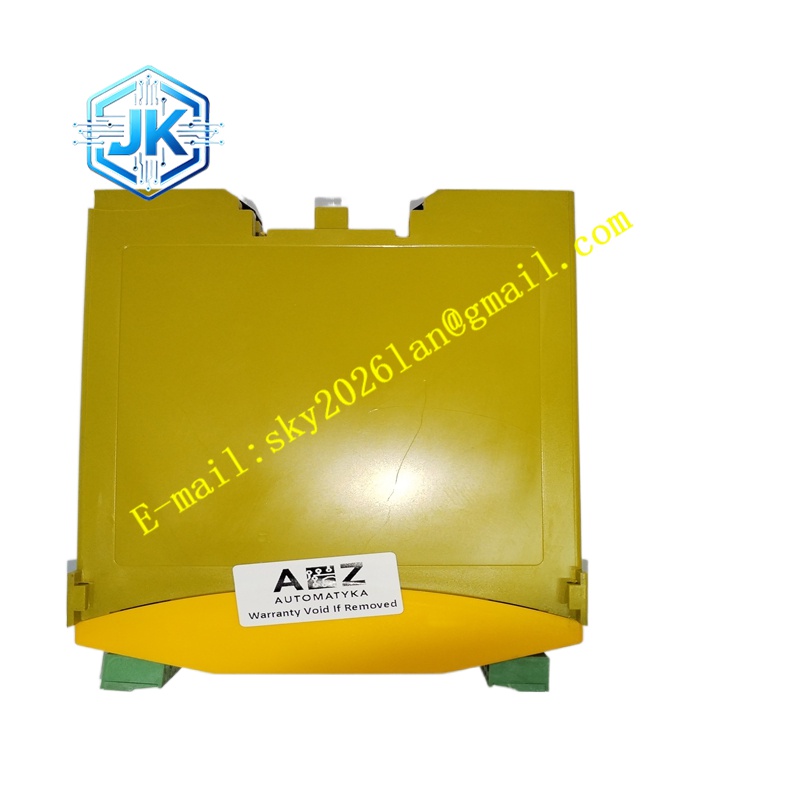

Pilz 773602
技术规格： 型号 773602；供电电压 DC 24V；支持多路安全数字量输入；具备安全继电器输出通道；支持 PNOZmulti 总线扩展；安全性能等级 PL d，SIL 3；输入类型适配安全触点、双通道安全传感器；内置安全状态 LED 指示；支持软件配置安全逻辑，无需改动硬接线；工作湿度 5%~95% 无凝露。
功能特点： 采集双通道安全开关信号，持续比对两路输入状态，检测单通道故障、线路短路与断线；程序内部配置安全逻辑，触发安全条件时切断安全输出，切断驱动器、接触器动力回路；支持安全延时、安全门联锁、急停监控等多种安全功能；具备故障记忆锁定功能，故障消除后需要手动复位；模块总线接口可接入同系列扩展模块，拓展安全输入输出点位；模块自带诊断信息，通过指示灯区分运行、故障、安全切断状态。
应用场景： 机床加工中心、自动化装配产线、包装机械、物料搬运机械手、注塑设备、机器人工作站，用于安全防护门、急停装置、安全光栅的安全监控。
性能参数： 安全响应时间稳定；触点具备强制导向结构；连续工作温度范围 0℃至 60℃；EMC 电磁兼容满足工业设备标准；双通道输入能够检测交叉短路故障。
材质构成： 外壳采用灰色阻燃 PA 工程塑料；内部 PCB 为 FR-4 阻燃玻纤板；输出继电器为强制导向安全继电器，触点为银合金；接线端子基座阻燃 PC，导电铜件镀镍；板载元器件为工业宽温元器件。
结构特征： 标准 DIN 导轨卡扣式壳体；正面布置状态 LED 指示灯；上部、下部设置弹簧式接线端子；侧面配置 PNOZmulti 扩展总线接口；壳体卡扣适配 35mm 标准 DIN 导轨；内部强弱电路分区布局。
工作原理： 模块上电后执行内部安全自检，持续读取双通道安全传感器的电平信号，对比两路信号一致性；当安全门打开、急停按下或者线路故障时，内部安全逻辑判定危险状态，驱动强制导向安全继电器断开输出回路，切断设备动力；故障信号被锁存，人工确认危险消除并执行复位操作后，模块才可以恢复安全输出。
安装要求： 安装在控制柜 35mm DIN 导轨上，卡扣完全卡紧；DC24V 供电线缆使用屏蔽控制线；安全传感器的双通道线路分开布线，远离动力电缆；所有接线操作在断电状态下完成；使用 Pilz 配置软件完成安全逻辑程序下载，程序下载完成后校验安全参数。
使用注意事项： 不可用普通继电器替代本安全继电器；双通道输入线缆禁止并行近距离敷设，防止交叉短路无法检出；更换模块后需要重新下载安全程序；定期检查接线端子紧固情况；备件存放于防静电包装，远离腐蚀性气体与凝露环境。
