描述

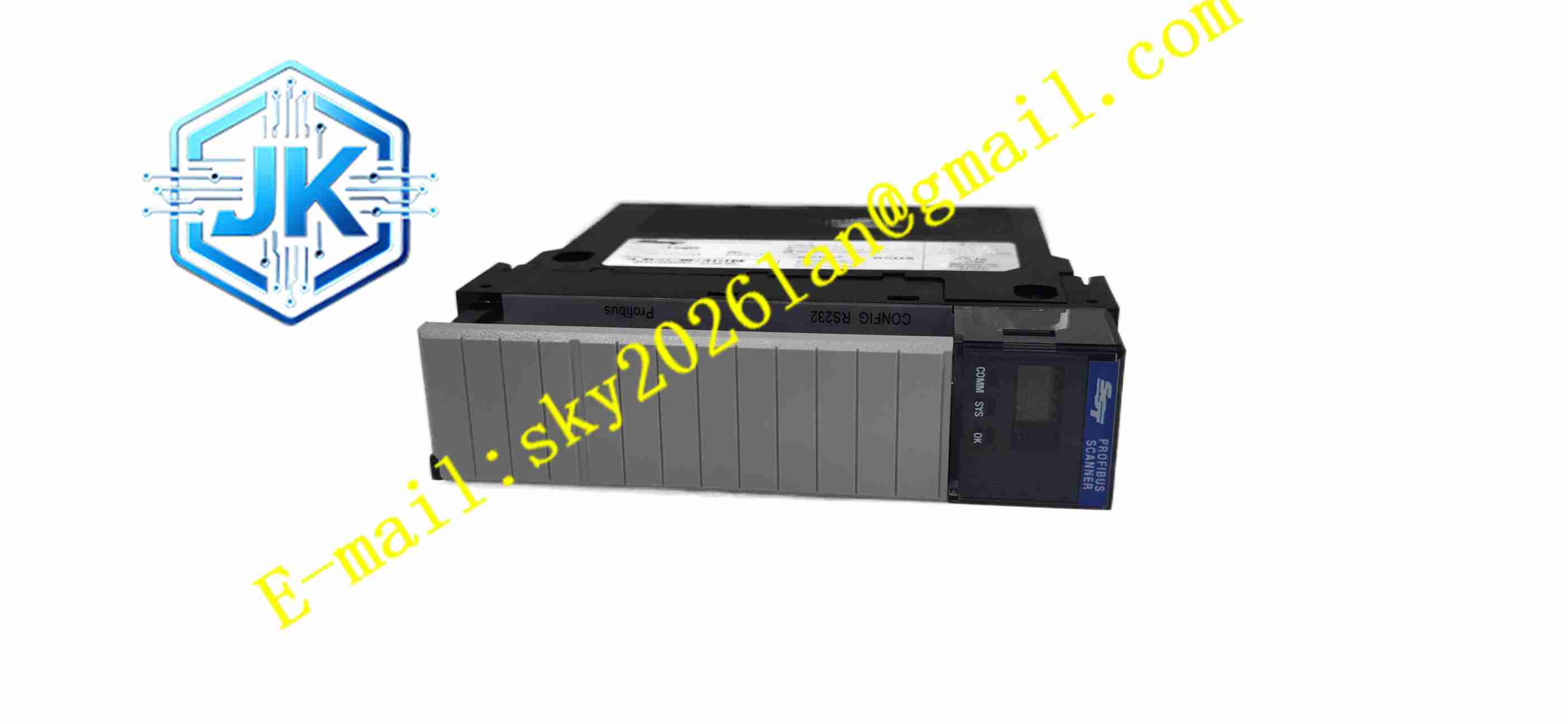

Molex SST-PB3-CLX-RLL ControlLogix PROFIBUS
技术规格 适配 ControlLogix 机架背板；PROFIBUS 单通道；支持主站模式；最高通讯速率 12Mbps；最大输入输出过程数据 1984 字节；背板冗余支持；DC 由 PLC 机架背板供电；工作温度 0℃~60℃；通道电气隔离。
功能特点 原生适配 ControlLogix 机架，直接插入 PLC 机架插槽；RLL 版本支持 ControlLogix 冗余机架架构，满足无间断控制；PROFIBUS 主站功能，轮询现场全部 PROFIBUS 从站；背板和 PROFIBUS 通道电气隔离；数据直接映射至 PLC 标签，无需复杂梯形逻辑编程；总线故障诊断信息直接写入 PLC 标签；配套 RSLogix5000 附加指令。
应用场景 石化 ControlLogix 冗余 PLC 系统；电厂辅机 ControlLogix 控制系统；油气处理厂自动化系统；大型流水线冗余 PLC 项目；水处理关键工艺冗余控制系统。
性能参数 背板与 PROFIBUS 数据映射延迟低；冗余切换无数据丢失；总线通讯稳定；故障诊断实时写入 PLC 标签。
材质构成 阻燃塑料外壳；玻纤 PCB 电路板；通讯处理器；PROFIBUS 隔离收发芯片；镀金 ControlLogix 背板连接器；D-SUB 总线接口；LED 状态指示灯；板卡三防涂层。
结构特征 ControlLogix 标准机架插拔模块；背部金手指对接 PLC 机架背板；前面板 D-SUB PROFIBUS 总线接口；面板 LED 指示灯，显示模块运行、背板通讯、总线故障状态。
工作原理 ControlLogix 控制器通过机架背板，将 PLC 标签内输出数据传输至 SST-PB3-CLX-RLL 模块。模块将数据封装成 PROFIBUS 报文，轮询现场 PROFIBUS 从站设备；采集现场设备上传数据，解析后映射回 PLC 输入标签。RLL 版本在冗余机架切换时，模块保持总线通讯连续，故障信息实时写入 PLC 标签用于报警联锁。
安装要求 插入 ControlLogix 专用机架插槽，卡紧模块锁扣；PROFIBUS 总线使用屏蔽电缆，终端电阻正确配置；PLC 机架接地满足工业标准；强弱电缆分开敷设。
使用注意事项 冗余系统组态需要在 RSLogix5000 内完成模块配置；更换模块前确认冗余机架备用控制器处于就绪状态；总线接线断电操作；定期查看总线诊断标签。
Molex SST-PB3-CLX ControlLogix PROFIBUS 通讯模块
产品名称：Molex SST-PB3-CLX Rockwell ControlLogix PROFIBUS 通讯模块 产品简介 SST-PB3-CLX 是 Molex SST PB3 系列标准款 ControlLogix 机架 PROFIBUS 通讯模块，用于非冗余 ControlLogix PLC 系统，实现罗克韦尔 ControlLogix 控制器与 PROFIBUS 现场总线设备通讯。模块安装在 ControlLogix 机架，依托 PLC 背板交换标签数据，作为 PROFIBUS 主站，采集现场仪表、远程 I/O、变频器数据，下发控制指令，广泛用于工厂自动化项目。
技术规格 ControlLogix 机架背板接口；PROFIBUS 单通道主站；最高通讯速率 12Mbps；最大过程 I/O 数据 1984 字节；背板供电；工作温度 0℃~60℃；通道电气隔离；支持 RSLogix5000 软件组态。
功能特点 直接卡入 ControlLogix 标准 PLC 机架；PROFIBUS 主站功能，轮询全部现场从站设备；数据直接映射至 PLC 标签，配套 RSLogix5000 附加指令；PROFIBUS 通道电气隔离，保护 PLC 背板不受现场干扰；前面板 LED 指示灯直观查看模块、总线状态；总线故障诊断写入 PLC 标签。
应用场景 工厂自动化 ControlLogix PLC 项目；包装、印刷生产线控制系统；冶金辅机自动化；水处理 PLC 控制系统；水泥生产线自动化。
性能参数 背板数据交换稳定；PROFIBUS 总线扫描周期稳定；通道隔离抑制共模干扰；故障诊断识别准确。
材质构成 阻燃工程塑料外壳；玻纤多层 PCB 电路板；嵌入式通讯处理器；PROFIBUS 隔离收发器件；镀金 ControlLogix 背板连接器；D-SUB 总线接头；LED 状态指示灯；板卡三防防护涂层。
结构特征 ControlLogix 机架插拔式模块；背部金手指对接 PLC 机架背板；前面板 D-SUB PROFIBUS 总线接口；面板多色 LED 指示灯，指示模块运行、总线通讯、故障状态。
工作原理 ControlLogix CPU 通过机架背板，将输出标签数据下发给 SST-PB3-CLX 模块。模块将数据打包为 PROFIBUS 协议报文，轮询现场 PROFIBUS 从站；接收现场设备上传信号，解析转换后写入 PLC 输入标签。模块持续扫描总线节点，检测总线断线、短路故障，将故障状态写入 PLC 标签，供 PLC 做报警逻辑。
安装要求 模块插入 ControlLogix 机架插槽并锁定；PROFIBUS 屏蔽电缆敷设，总线两端设置终端电阻；PLC 控制柜可靠接地；通讯线缆远离大功率动力电缆。
使用注意事项 在 RSLogix5000 软件添加模块并下载组态；插拔模块前确认 PLC 允许热插拔；总线速率匹配总线长度；定期检查总线接头，避免氧化接触不良。
