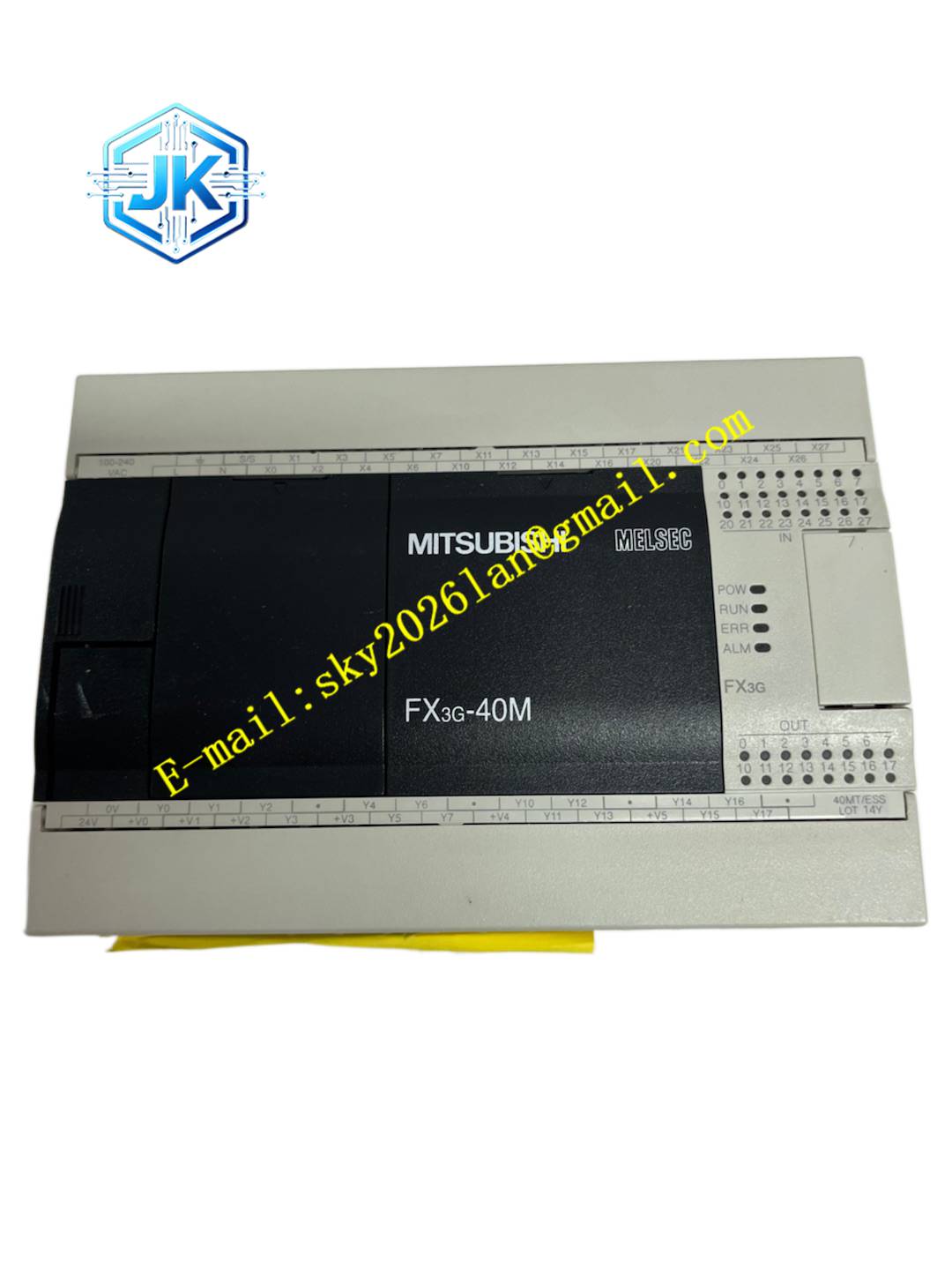

Mitsubishi FX3G-40MTESS
技术规格
- 供电电源：AC100~240V，50/60Hz
- 输入点数：24 点 DC24V，漏型 / 源型兼容
- 输出点数：16 点晶体管源型输出
- 程序存储器：内置 32K 步闪存
- 高速计数器：6 通道，最高 60kHz
- 内置定位：3 轴，最高 100kpps 脉冲输出
- 通讯接口：RS422 编程口、Mini-B USB 口
- 最大扩展 I/O：系统总点数最高 256 点
- 工作温度：0℃ ~ +55℃
- 相对湿度：5%~95%，无冷凝
- 防护等级：IP20，DIN 导轨安装
- 重量：0.55kg
功能特点
- 集成 24 点数字输入、16 点晶体管输出，晶体管输出支持高速脉冲定位。
- 内置 3 轴脉冲定位功能，直接驱动伺服、步进电机，实现点位控制。
- 6 通道高速计数器，采集编码器脉冲信号，用于转速、位置测量。
- 支持扩展模拟量模块、温度模块、通讯模块，实现模拟信号采集。
- 支持 CC-Link 总线，接入远程 I/O 模块，扩展远距离控制点。
- 内置 RS422、USB 双通讯接口，用于程序下载与人机屏通讯。
- 丰富内置指令，包含 PID、脉冲输出、比较、移位等工业指令。
- 前面板 LED 指示灯，独立显示每一路 I/O 状态、运行、错误。
- 程序断电保持，寄存器参数可配置断电保存。
- 硬件自检，上电校验内存、I/O 回路，故障代码面板显示。
应用场景
- 包装机械、输送流水线自动化控制
- 小型机床、注塑机辅助逻辑控制
- 暖通空调、供水泵站自动控制
- 小型配料、称重设备 PLC 控制系统
材质构成
- 外壳：阻燃改性 PC 塑料壳体
- PCB 板：FR4 工业电路板
- 主控芯片：三菱专用 PLC 逻辑处理器
- 输入器件：光电耦合隔离芯片
- 输出器件：高速晶体管
- 接线端子：螺钉式镀锡铜合金端子
结构特征
- 标准 DIN 导轨矩形 PLC 主机，卡扣导轨安装。
- 壳体上部数字输入端子，下部晶体管输出端子。
- 正面设置状态 LED 指示灯、模式切换开关。
- 侧面扩展接口，用于连接扩展模块。
- 无风扇被动散热，壳体预留散热槽。
工作原理 PLC 循环执行扫描周期，读取输入端子开关状态，执行用户编写梯形图逻辑，计算输出状态，驱动晶体管输出端口输出脉冲或开关信号。高速脉冲输出端口发送脉冲指令控制伺服电机；高速计数器采集外部编码器脉冲，用于位置反馈。程序存储在闪存内，断电不丢失。
安装要求
- 固定在控制柜 DIN 导轨，卡扣锁紧。
- 动力线缆与输入信号线分开布线，降低干扰。
- AC 电源接入前端增加空气开关保护。
- 壳体保护接地。
- 接线完成后，使用编程软件下载梯形图程序。
- 模拟输入信号，校验 I/O 动作。
使用注意事项
- 晶体管输出仅适配直流负载，不可直接驱动交流接触器。
- 脉冲输出线缆使用屏蔽双绞线，缩短布线距离。
- 程序下载前备份原有工程文件。
- 备件操作佩戴防静电手环。
- 工作环境禁止凝露、导电粉尘堆积。
