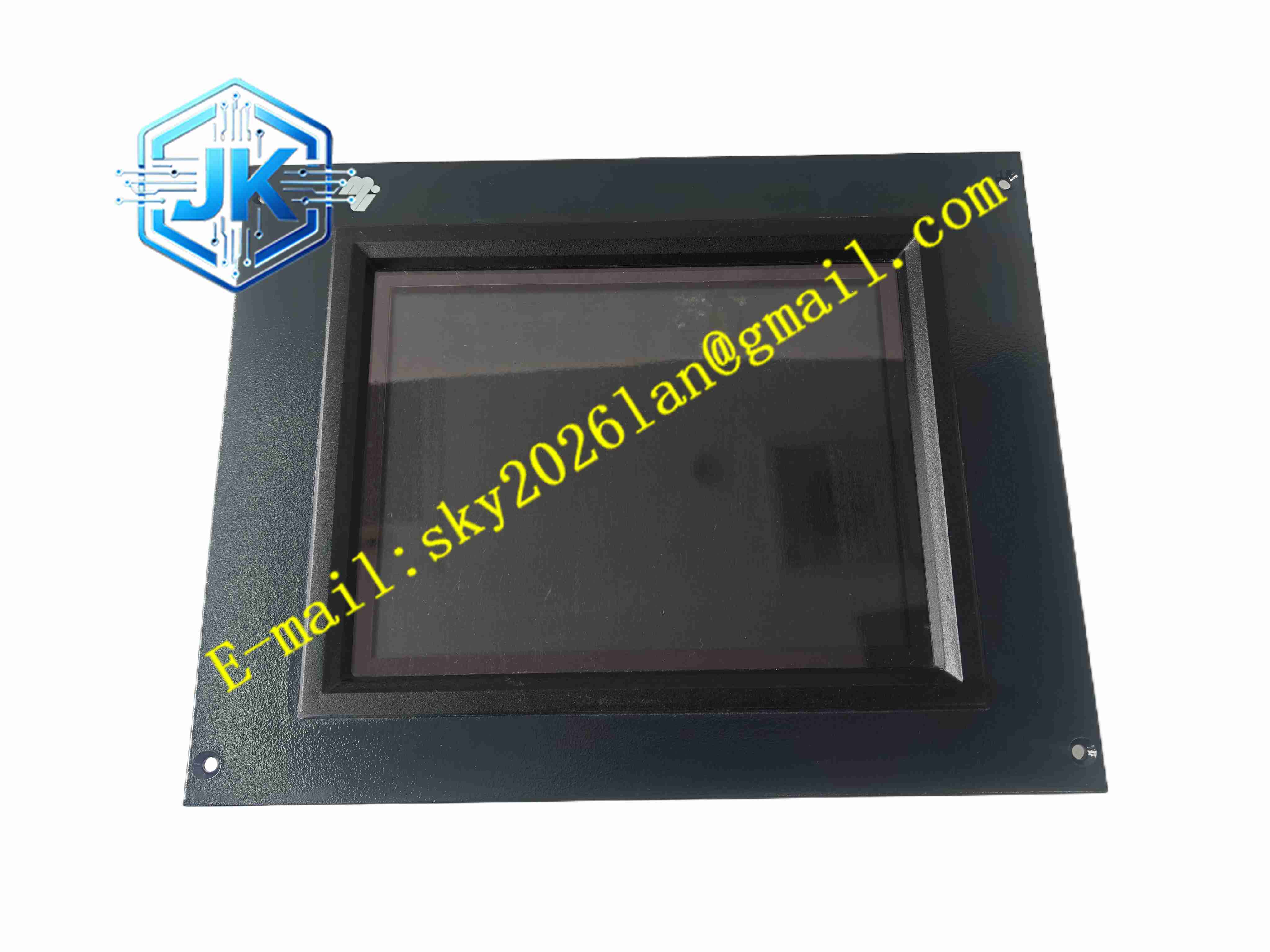

MICRO INNOVATION GF1-10TVD-000
技术规格
- 显示屏尺寸：10.4 英寸 TFT 彩色 LCD
- 分辨率：640×480 VGA
- 背光类型：LED 背光
- 触控类型：4 线电阻式模拟触控屏
- 前面板防护：IP65
- 供电电源：DC24V，±20% 容差
- 整机功耗：约 12W
- 通讯接口：RS232、RS485、以太网 10/100Mbps、USB
- 处理器：ARM9 嵌入式处理器
- 内存：64MB SDRAM，128MB Flash 存储
- 实时时钟：内置 RTC，锂电池备份
- 工作温度：0℃～+50℃
- 存储温度：-20℃～+70℃
- 相对湿度：10%～90% 无凝露
- 安装方式：控制柜面板嵌入式安装
功能特点
- 10.4 英寸彩色 TFT 显示，支持图形画面、趋势曲线、报警窗口
- 电阻式触控屏，支持戴手套操作，油污环境下触控稳定
- 前面板 IP65 防护，抵御冷却水喷淋、粉尘侵入
- 多通讯接口，支持主流 PLC 品牌通讯协议
- 工程组态软件支持画面编辑、变量连接、报警组态
- 配方存储功能，保存多组产品工艺参数
- 事件报警记录，带时间戳，历史报警可回溯查询
- 无风扇无硬盘设计，无机械运动部件，MTBF 高
- USB 接口用于工程下载与数据导出
- 密码权限管理，区分操作员、工程师、管理员三级权限
应用场景
- 包装机械、食品饮料生产线人机操作界面
- 塑料加工、注塑机本地操作面板
- 物流输送、分拣设备监控终端
- 水处理、暖通空调控制柜操作屏
- 通用机械设备本地人机界面
材质构成
- 前面板：阻燃抗冲击工程塑料，表面 PET 触控膜
- 后壳体：铝合金压铸壳体，喷塑防腐
- 显示组件：TFT 液晶模组，LED 背光单元
- 触控层：ITO 电阻式触控玻璃
- PCB 主板：FR4 多层工业玻纤电路板，三防涂覆
- 密封圈：硅橡胶密封垫圈，实现前面板 IP65
- 连接器：DB9 串口、RJ45 网口、USB Type-B 接口、弹簧电源端子
结构特征
- 面板嵌入式安装结构，前面板凸出柜体，后部壳体嵌入柜内
- 前面板集成触控显示区，边框丝印型号与状态标识

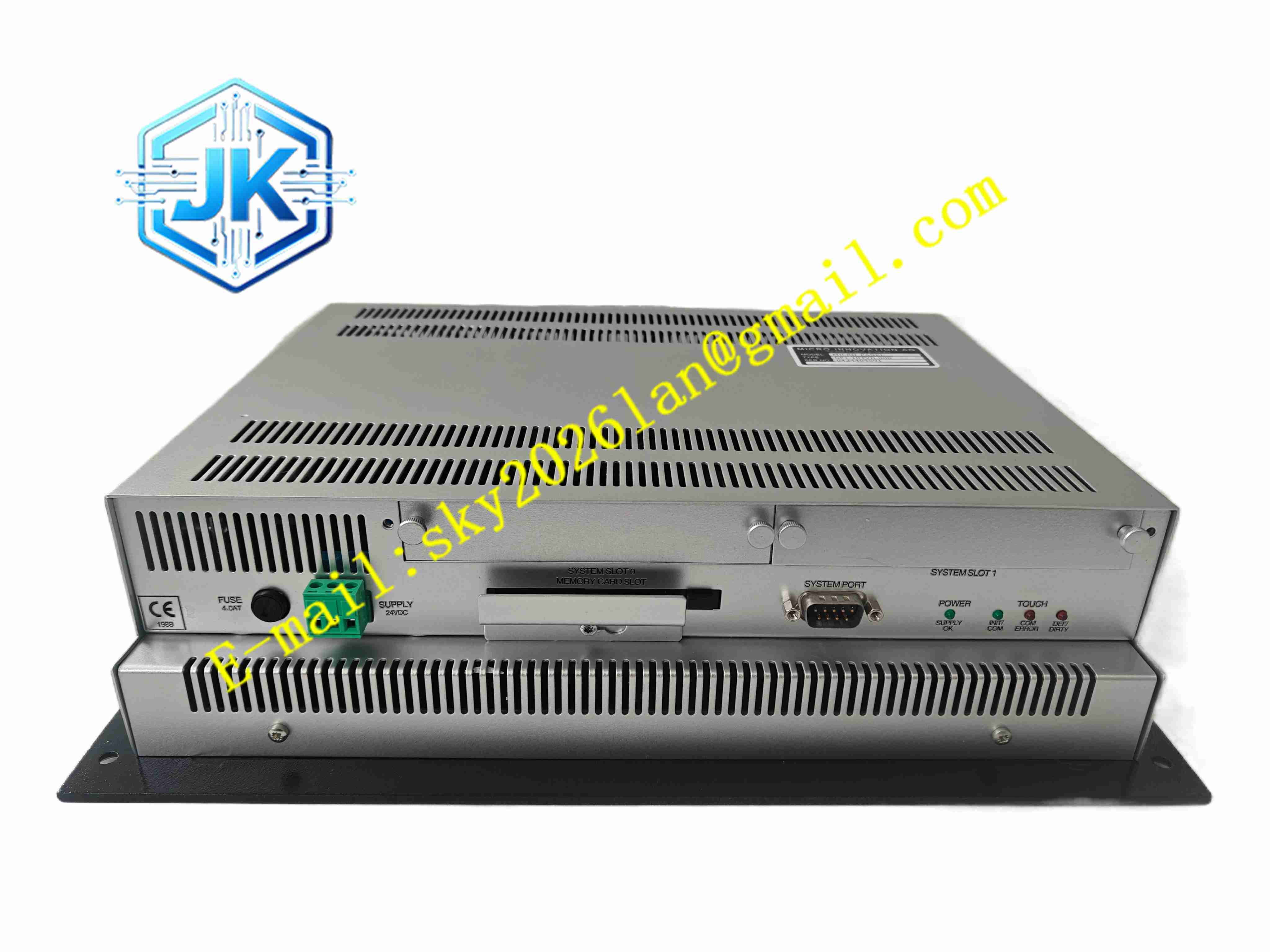

- 后部壳体背部布置电源端子、串口、网口、USB 接口
- 内部电路分区，显示驱动区、通讯区、电源区物理隔离
- 前面板密封圈环绕面板四周，压紧柜体开孔边缘实现密封
- 后部安装卡扣，快速固定在柜体面板开孔上
工作原理 DC24V 供电为 HMI 主板与背光模组供电，主板运行组态工程程序。通过串行或以太网接口与 PLC 建立周期通讯，读取 PLC 寄存器数据，刷新画面显示数值、指示灯、趋势曲线。操作人员触控屏幕，触控控制器采集坐标位置，主板转化为变量写入命令，通过通讯接口下发至 PLC 执行。RTC 时钟为报警与事件记录提供时间戳，工程画面与配方存储在板载 Flash 中。
安装要求
- 控制柜面板按产品开孔图切割开孔，将 HMI 从正面嵌入，锁紧后部安装卡扣
- 密封圈完整安装在面板与柜体之间，保证 IP65 防护
- 通讯线缆使用屏蔽双绞线，屏蔽层单端接地
- DC24V 电源选用工业稳压电源，电源回路增加浪涌保护
- 远离变频器、大功率接触器等强电磁干扰源
- 环境温度维持 0℃～+50℃，柜内无凝露
- 阳光直射位置需加装遮阳挡板，避免液晶屏加速老化
使用注意事项
- 触控屏禁止用尖锐硬物触碰，防止划伤 ITO 触控膜
- 清洁面板使用软布加清水，禁止使用酒精、丙酮等有机溶剂
- 定期更换 RTC 备份电池，防止断电丢失时钟与事件记录
- 工程下载使用配套组态软件，下载前备份原有工程
- 通讯故障检查波特率、站地址、通讯线接线
- 备件存放于干燥防静电包装
