描述

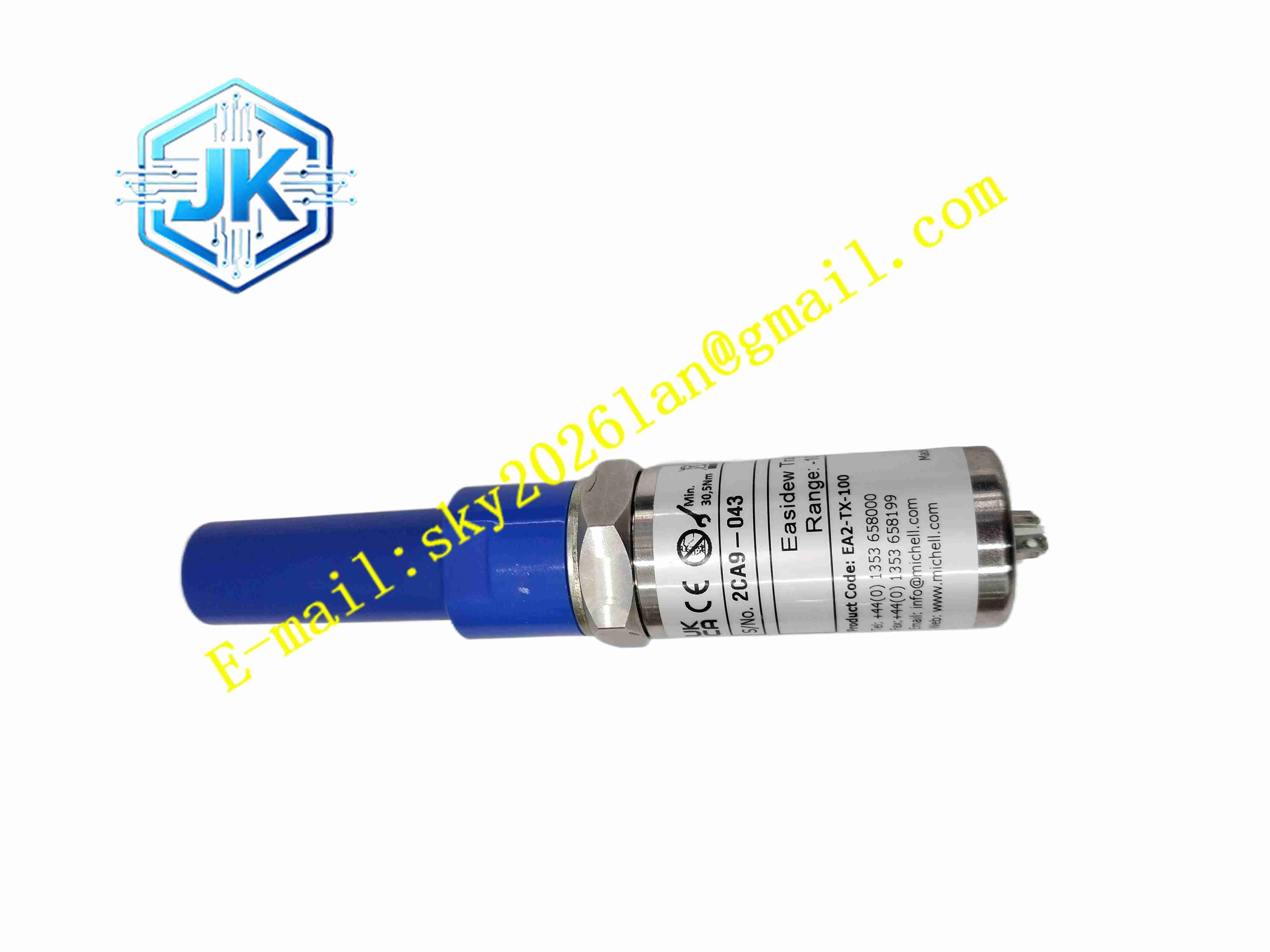

Michell EA2-TX-100
技术规格
- 测量范围：-100℃dp ～ +20℃dp
- 测量精度：±2℃dp
- 输出信号：4-20mA 两线制，对应全量程露点
- 供电：DC12V～28V，环路供电
- 响应时间：T95 干燥转湿润 5 分钟
- 重复性：0.5℃dp
- 气体流量：1～5Nl/min
- 防护等级：IP66
- 工作温度：-40℃～+60℃
- 存储温度：-40℃～+70℃
- 过程接口：5/8 UNF 螺纹
功能特点
- 两线环路供电，布线简单，仅两根线缆同时供电与信号传输
- 高精度陶瓷湿度传感器，长期稳定性好，漂移小
- 输出信号可选择露点温度或 ppmV 水分含量
- 传感器带多孔保护帽，阻挡粉尘、液滴，保护敏感传感元件
- IP66 防护外壳，适应车间潮湿、多粉尘环境
- 出厂溯源校准，附带校准证书，可直接投入使用
- 无移动部件，机械可靠性高，维护量低
- 兼容 PLC、DCS、无纸记录仪等标准 4-20mA 采集系统
应用场景
- 压缩空气干燥机出口露点监测
- 制氮机、制氧机气体水分检测
- 化工无腐蚀性工艺气体微量水分测量
- 锂电池、制药干燥工艺气体监控
- 空分设备、激光设备气源水分监测
材质构成
- 变送器壳体：316L 不锈钢金属外壳
- 传感器保护帽：多孔不锈钢烧结金属
- 传感器基体：陶瓷湿度传感元件
- 内部 PCB：FR4 玻纤电路板，三防涂层
- 接线接头：Hirschmann 防水塑料连接器
- 密封件：氟橡胶密封圈
结构特征
- 圆柱形一体化探头结构，前端为传感探头，后端为接线防水接头
- 前端多孔烧结金属保护帽，保护陶瓷传感器
- 中部 316L 不锈钢本体，带 5/8 UNF 外螺纹，直接拧入工艺管道
- 后端 Hirschmann 防水接头，用于两线信号线缆接入
- 壳体内部传感器与电路模块分隔，工艺气体只接触前端传感部分
工作原理 气体进入前端传感器腔室，陶瓷湿度传感器检测气体中的水分子含量，电路将水分信号换算为露点温度，转换为 4-20mA 标准模拟信号。4mA 对应量程下限 – 100℃dp，20mA 对应量程上限 + 20℃dp。两线环路同时提供 DC12~28V 供电，DCS/PLC 采集回路电流，换算得到露点数值。
安装要求
- 通过 5/8 UNF 螺纹安装在工艺管道采样点，探头垂直向下或水平安装
- 采样管路设置旁路，保证气体流量维持 1~5Nl/min
- 信号线缆使用屏蔽双绞线，屏蔽层在仪表侧单点接地
- 避开管道积液位置，防止液态水直接浸泡传感器
- 环境温度维持 – 40℃～+60℃，避免阳光直射
- 管路无强腐蚀性介质，不可用于含氯、强酸气体测量
使用注意事项
- 液态水直接接触传感器会造成不可逆损坏，管路必须设置除液装置
- 新安装后需要等待足够时间，待传感器达到气体平衡再读取稳定数值
- 定期按照校准周期送检，使用标准露点源校准
- 禁止测量含腐蚀性、含油的工艺气体
- 拆装时保护前端烧结保护帽，不可磕碰、刮擦传感器
- 断电后再拆卸接线接头
