LANTRONIX XSDRIM-01 00-20-4A-69-B6-F8 REV B20
技术规格 以太网接口：10Base‑T /100Base‑TX 自适应，RJ45 接口 串行接口：RS232、RS422、RS485 软件可选 串口波特率：300‑115200bps 支持协议：TCP，UDP，Telnet，HTTP，DHCP，SNMP，BOOTP 供电电压：9‑30VDC，额定功耗 2.1W 安装方式：DIN35 导轨卡扣安装 工作温度：‑40℃~+85℃ 防护等级：IP20 固件配置方式：网页配置、串口控制台、Telnet 配置 硬件版本：REV B20，固化 MAC 地址：00‑20‑4A‑69‑B6‑F8
功能特点 支持串口与以太网双向透明数据转发，无需修改原有串口设备程序。内置嵌入式 Web 服务器，浏览器直接完成全部参数设置。完整 TCP/IP 协议栈，支持服务器、客户端双工作模式。具备串口数据缓冲机制，防止高速数据丢包。内置 SNMP 管理，可接入工业网络管理平台。支持数据加密传输，具备链路故障检测重连机制。硬件支持宽温工业环境，抗脉冲浪涌。串口硬件流控、软件流控均可启用。
应用场景 老式 PLC 串口设备网络改造；工业仪表远程通讯；变频器、励磁控制器远程调试；发电机组控制系统串口联网；工厂老旧设备数字化升级；控制柜内部串口设备远程访问。
性能参数 以太网最大吞吐速率 100Mbps，串口最高 115200bps 满负载无丢包。链路断开后自动重试建立连接。设备上电 1 秒内完成网络初始化。网络侧、串口侧具备完整数据缓存。
材质构成 阻燃 ABS 工业塑料外壳，FR‑4 多层印刷电路板，金属 DIN 导轨弹簧卡扣，RJ45 网络插座，螺丝紧固接线端子，状态 LED 指示灯阵列。

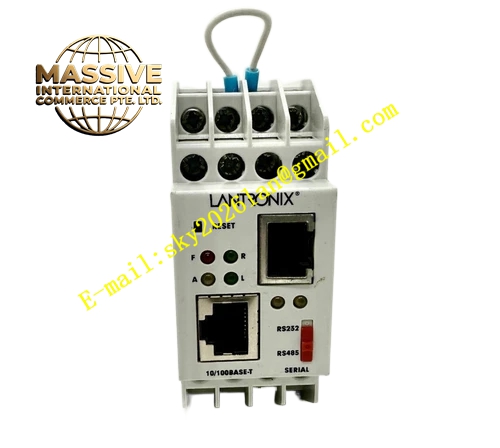

结构特征 立式 DIN 导轨紧凑型壳体，背部弹性卡扣直接卡入 DIN35 导轨。壳体侧面布置电源端子、串口接线端子；正面 RJ45 网口与运行、网络、串口状态指示灯。硬件版本丝印 REV B20 印刷在外壳标签，MAC 地址永久烧录在硬件内部。
工作原理 外部串口设备发送的串行数据进入模块，模块将串行数据流封装为 TCP/UDP 以太网数据包发送至局域网；反向接收网络数据包，拆包还原为串行数据输出到串口设备。内部固件完成协议解析、数据缓存、链路管理。Web 服务模块提供人机配置接口，不需要额外配置软件。
安装要求 模块卡装于控制柜 DIN35 导轨，周边预留不少于 5mm 散热间隙。供电使用纹波小于 150mV 的工业直流电源。以太网使用屏蔽网线，机柜可靠接地。RS485 总线末端接入终端电阻。所有信号线远离高压动力电缆。
使用注意事项 不允许直接暴露在粉尘、腐蚀性气体、淋雨环境。修改 IP 地址之后需要保存配置重启生效。RS485 总线严格区分 A/B 信号线，禁止接反。供电电压不可超过 30VDC 上限。工作温度严格限定‑40℃~+85℃区间。
