描述

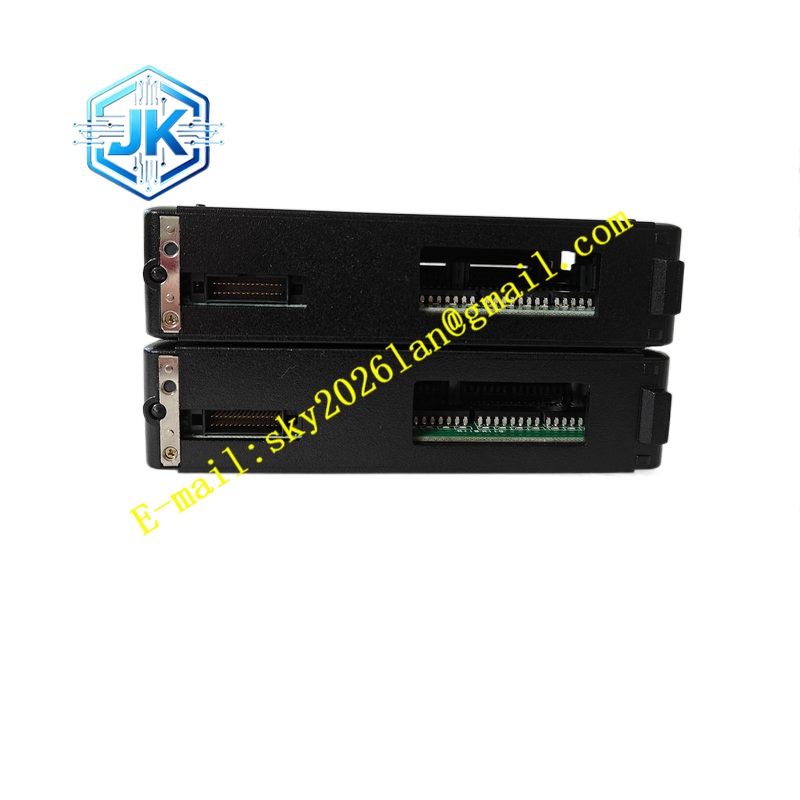

KOYO D4-32TD2
技术规格 输出类型 NPN sinking 晶体管；输出电压 5VDC~24VDC，最大耐压 30VDC；单点点最大负载电流 0.5A，模块总输出最大 4A；通道与逻辑侧光电隔离，隔离电压 1500V RMS；输出响应时间 1ms；短路、过载逐点保护；可拆卸端子。
功能特点 32 路独立数字输出，四组隔离公共端；光电隔离切断 PLC 内部逻辑回路与外部负载地环路；单通道短路保护，单点故障不影响其余通道；LED 指示灯逐点显示输出状态。
应用场景 自动化产线电磁阀集群控制、输送线气缸驱动、指示灯报警回路、包装设备执行元件控制。
材质构成 阻燃塑料机架外壳；FR4 信号板；光电隔离器件；镀金可拆卸端子。
结构特征 机架插卡式模块，插入 D4 系列 PLC 背板机架；正面每通道状态 LED；前端高密度可拆卸端子排。
工作原理 PLC 背板总线接收 CPU 下发的输出指令，光电隔离单元驱动晶体管导通或关断，控制外部直流负载的通断；负载侧短路时硬件限流保护，同时点亮故障指示灯。
安装要求 断电状态插入机架背板，卡紧锁扣；负载线缆单独布线；每路感性直流负载并联续流二极管。
使用注意事项 不可直接驱动交流负载；单点负载电流不超过 0.5A；定期检查端子有无松动发热。
