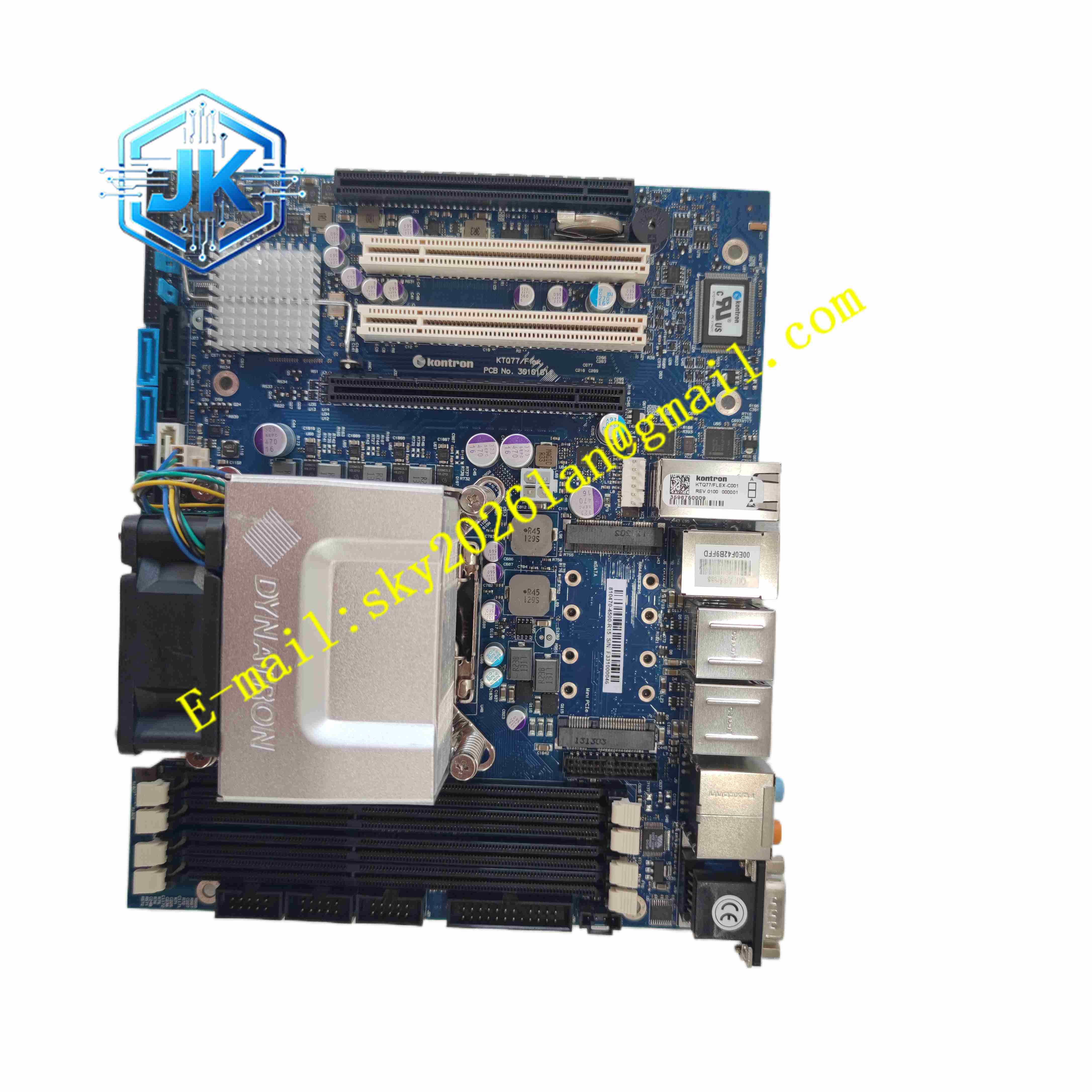

Kontron KTQ77FLEX 30101611
技术规格 板型 Flex-ATX，尺寸 190.5mm × 228.6mm；芯片组 Intel Q77；处理器插座 LGA1155，支持 2 代、3 代 Intel 酷睿 i3/i5/i7；内存 4 路 DDR3 UDIMM，最大支持 32GB；存储接口 6 路 SATA，支持 RAID0/1/5/10，预留 mSATA 接口；显示接口 DP、CRT、LVDS；网络接口 3 路千兆以太网；扩展插槽 1×PCIe x16，2×PCI；USB 接口 4×USB3.0，10×USB2.0；内置 TPM1.2 安全芯片；供电 ATX 工业电源；支持硬件看门狗、RTC 实时时钟。
功能特点 工业级长寿命元器件选型，产品 7 年长期供货，满足工业设备长生命周期维护需求；支持多屏独立输出，DP、LVDS、CRT 多路显示接口，可同时驱动多台工业显示器；三路独立千兆以太网，支持网络链路聚合，可分别连接现场总线、上位网络、机器视觉相机，网络隔离提升系统稳定性；丰富存储接口，支持多块硬盘组建 RAID 阵列，保障工业数据存储安全；内置硬件看门狗定时器，系统卡死时自动复位主板，保障工控设备不间断运行；TPM1.2 安全芯片，实现数据加密、设备身份认证，适合安全相关工业控制系统；丰富 USB 接口，可外接工业相机、扫码器、USB 外设；支持 PCIe 与 PCI 扩展插槽，可扩展运动控制卡、数据采集卡、现场总线通信卡；板载 RTC 实时时钟，断电保持系统时间。
应用场景 工业自动化设备工控主机；机器视觉检测设备；机器人控制器工控单元；测试测量仪器；工业 HMI 人机界面主机；通信网关、数据采集服务器；轨道交通车载控制设备。
性能参数 工作环境温度 0℃至 60℃；存储温度 – 40℃至 85℃；相对湿度 5%~95% 无凝露；EMC 电磁兼容符合工业设备 IEC61000 标准；抗振动、抗冲击满足工业控制柜设备规范。
材质构成 PCB 多层玻纤环氧树脂工业覆铜板；板上处理器插座、内存插槽、连接器镀金触点；板载电容选用工业长寿命固态电容；内部芯片选用宽温工业元器件；PCB 板喷涂三防涂层，抵御控制柜粉尘、潮湿。
结构特征 Flex-ATX 标准嵌入式主板结构，适配 Flex-ATX 工业机箱；板上接口分区布局，网络、显示、USB 接口集中在主板后侧 IO 挡板；内存、SATA、扩展插槽布置在板体正面；数字核心区域、模拟接口区域物理分区，降低电磁干扰；主板预留机箱固定螺丝孔位。
工作原理 主板搭载 Intel Q77 芯片组，LGA1155 处理器执行操作系统与应用程序，内存负责程序运行临时存储，SATA 接口连接硬盘存储操作系统、工艺数据。三路千兆网卡处理网络数据，接收传感器、PLC、视觉相机数据，输出控制指令。硬件看门狗持续监测操作系统运行状态，系统卡死自动复位主板。TPM 芯片负责数据加密与安全校验，多路扩展插槽外接运动控制卡、采集卡，实现工业设备控制。
安装要求 主板安装在 Flex-ATX 工业机箱内，安装前切断机箱电源，释放人体静电，佩戴防静电手环。主板使用绝缘铜柱固定在机箱底板，避免主板 PCB 直接接触机箱金属造成短路。内存、处理器、硬盘、扩展卡平稳安装到位，IO 挡板贴合机箱。接线完成后，接入 ATX 工业电源。上电后安装操作系统、主板驱动，配置看门狗、RAID 阵列。机箱内部预留通风空间，保障散热。
使用注意事项 拆装主板必须防静电，静电会损坏板上芯片；安装处理器、内存不可用力按压，防止插槽损坏；工业机箱必须可靠接地；定期清理主板风扇、散热片灰尘，防止过热；备件存放于防静电袋；主板更换后，重装操作系统与驱动程序。
