描述

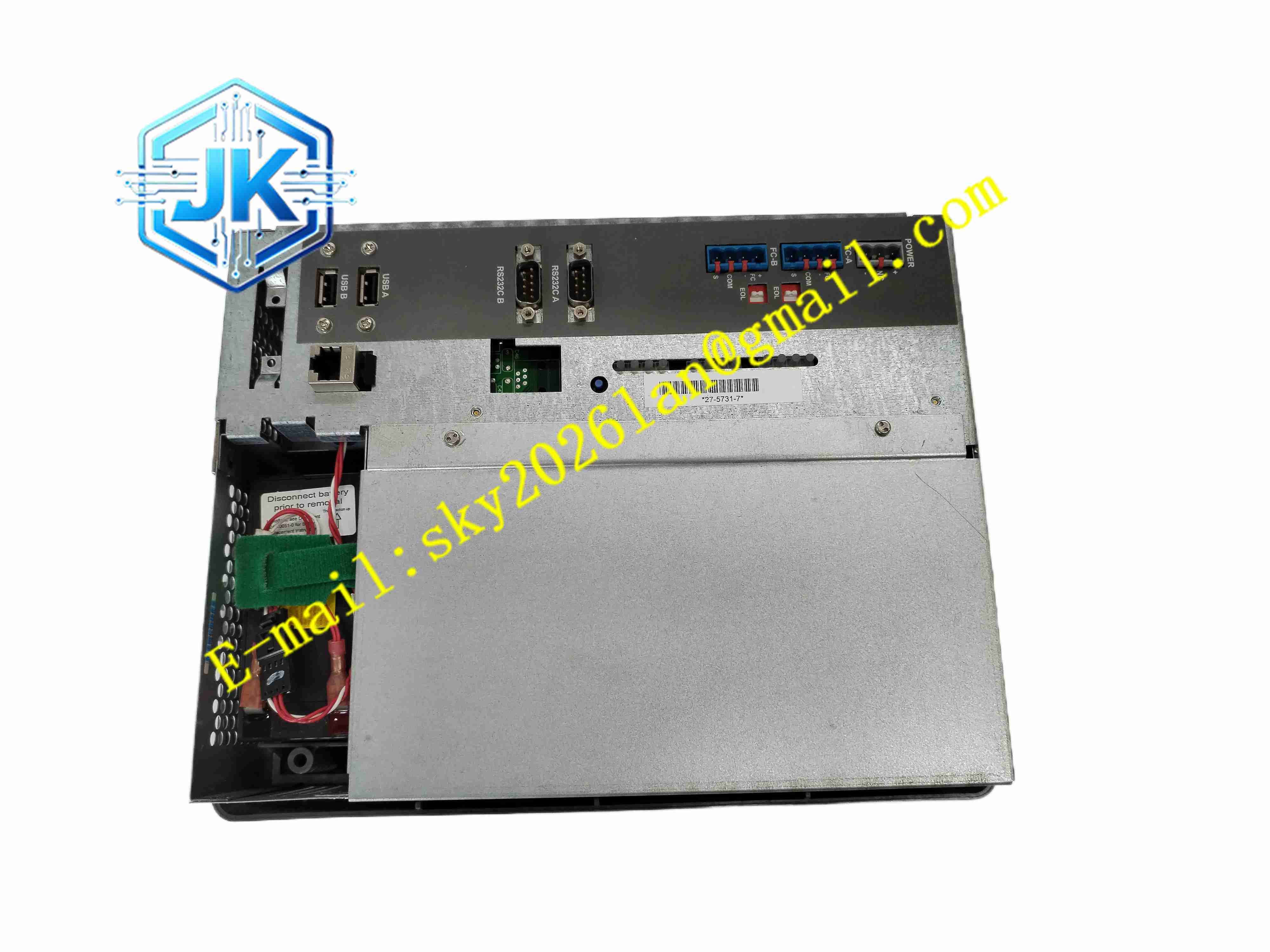

Johnson Controls MS-NAE5510-3
技术规格
- 产品类型：楼宇网络自动化引擎
- 处理器：嵌入式处理器
- 内存：256MB RAM，512MB Flash
- 网络协议：BACnet/IP、N2、LonTalk、Modbus
- 以太网：10/100Mbps
- 串口：RS232/RS485
- 供电：AC24V
- 工作温度：0℃～+50℃
- 存储温度：-20℃～+70℃
- 相对湿度：10%~90% 无凝露
- 防护等级：IP20
- 安装方式：DIN 导轨安装
- 浏览器：内嵌 Web 服务器
功能特点
- 楼宇自控网络集成网关
- BACnet/IP、N2、LonTalk 多协议
- 内嵌 Web 服务器远程浏览器访问
- 趋势记录与报警管理
- 时间表调度控制
- 数据点历史记录
- 多协议互联不同楼控系统
- 远程 VPN 访问
- 用户权限管理
- 事件告警邮件通知
应用场景
- 智能楼宇 BA 系统中央监控
- 写字楼 HVAC 集中控制
- 医院楼宇能源管理
- 工厂建筑空调监控
- 机场航站楼楼宇自控
材质构成
- 外壳：阻燃工程塑料
- PCB 主板：FR4 电路板
- 网络器件：以太网 PHY、交换机芯片
- 连接器：RJ45、接线端子
- 存储：Flash、RAM
- 实时时钟：锂电池备份
结构特征
- 窄型 DIN 导轨塑料壳体
- 正面 LED 状态指示灯
- 侧面 RJ45 网口、串口、电源端子
- 内部处理器、存储、网络分区
- 无风扇散热
- 35mm 导轨卡扣
工作原理 NAE 通过以太网连接上位工作站，通过 N2/LonTalk 总线连接楼层 DDC 控制器。BACnet/IP 协议读写各楼控设备数据点。NAE 执行时间表、趋势、报警逻辑，数据存储在 Flash。内嵌 Web 服务器允许浏览器远程访问监控画面。
安装要求
- DIN 导轨固定
- AC24V 供电
- 以太网屏蔽双绞线接入
- N2 总线手拉手连接 DDC
- 接地
- 温度 0℃～+50℃
- 上电通过 NAE 配置工具 IP 与网络
- 配置时区与时间表
使用注意事项
- AC24V 极性正确
- N2 总线末端 120Ω 终端电阻
- 定期备份 NAE 数据库
- 电池电压低及时更换
- 网络 IP 不可冲突
- 备件存放于干燥环境
