描述

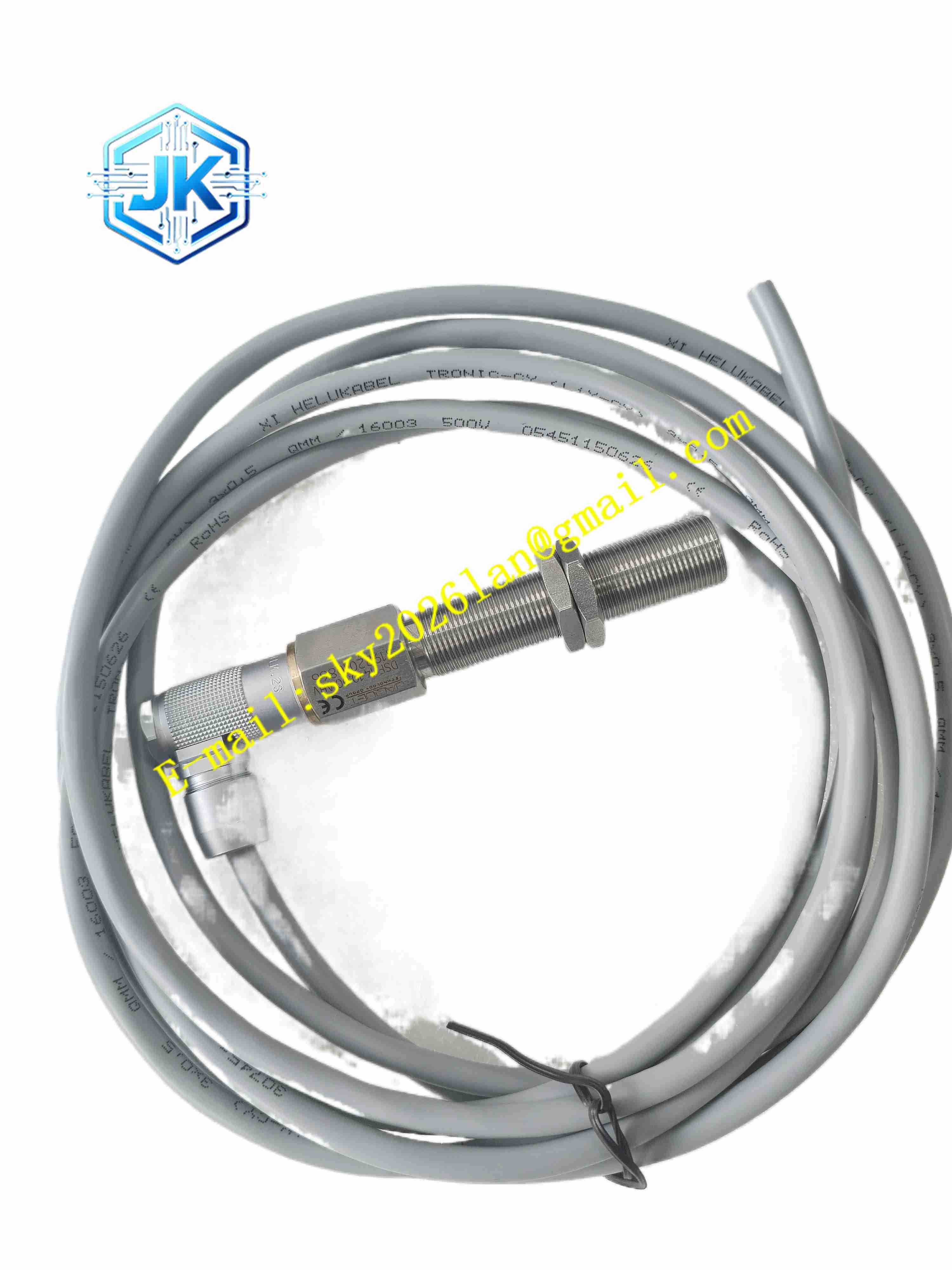

Jaquet DSF1410.00
详细技术规格
- 产品类型：磁电式转速传感器
- 测量对象：柴油机飞轮齿圈、齿轮
- 输出信号：交流正弦波电压脉冲
- 输出幅值：随转速线性升高，低速起振
- 测量范围：0 至 15000rpm 适配齿圈齿数
- 工作温度：-40℃至 + 150℃
- 存储温度：-55℃至 + 170℃
- 防护等级：IP68 全密封
- 安装螺纹：M16×1 圆柱形螺纹安装
- 材料：不锈钢外壳与不锈钢探头
- 电缆：船用屏蔽高温电缆
- 抗振动：满足船级社振动标准
- 认证：DNV、LR、BV 船级社认证
功能特点
- 磁电式无源设计，无需外部供电，可靠性极高。
- 全不锈钢探头与外壳，抗海水盐雾腐蚀。
- IP68 全密封，可长期浸泡在油液与油污环境中。
- 宽温 – 40℃至 + 150℃，适应机舱高温与寒区低温。
- 输出正弦波幅值随转速线性变化，适合宽量程转速测量。
- 抗强振动冲击，通过船级社振动与冲击认证。
- 船用屏蔽高温电缆，耐高温耐油污。
- 与 Jaquet 转速表、超速保护开关直接配套。
- 长寿命设计，无电子元件易损点。
- 多种安装螺纹适配不同柴油机安装孔。
应用场景
- 远洋船舶主柴油机飞轮转速测量
- 船舶发电机组转速监测与超速保护
- 船用辅机、增压机转速监测
- 海洋平台柴油发电机组转速采集
- 船舶轴系转速与转向监测
材质构成
- 探头外壳：316L 不锈钢，抗海水腐蚀
- 内部磁钢：高矫顽力永磁体
- 感应线圈：高温漆包线绕制
- 电缆：船用阻燃屏蔽高温电缆
- 密封：高温耐油密封胶
- 螺母：不锈钢锁紧螺母
结构特征
- 圆柱形不锈钢壳体，前部为感应探头
- 中部 M16×1 安装螺纹配锁紧螺母
- 尾部直接引出船用屏蔽电缆
- 内部磁钢与线圈同轴布置
- 全密封焊接结构，无外露密封件
- 探头端面经精密磨削，保证气隙一致
工作原理 传感器内部永久磁钢在探头端面形成恒定磁场。当柴油机齿圈齿顶与齿谷交替经过探头端面时，磁路磁阻周期性变化，感应线圈内磁通量随之周期性变化，根据法拉第电磁感应定律，线圈两端输出与转速成正比的交流正弦电压脉冲信号。脉冲频率与齿圈齿数、转速严格成正比，机舱监测系统统计脉冲频率计算实时转速。转速越高，输出电压幅值越大。
安装要求
- 传感器拧入柴油机飞轮壳安装孔
- 探头端面与齿圈齿顶保持 0.5 至 1.5mm 气隙
- 用锁紧螺母锁定传感器位置
- 电缆远离点火线圈、动力电缆敷设
- 电缆屏蔽层单端接地
- 工作环境温度在 – 40℃至 + 150℃
- 安装时禁止敲击探头端面
- 接线后检查电缆无破损
使用注意事项
- 探头气隙必须在规定范围，过大会低速无输出
- 禁止用扳手夹持电缆端紧固
- 电缆破损会导致信号丢失
- 定期清洁探头端面油污铁屑
- 备件存放于干燥室温环境
- 测量前确认齿圈齿数与监测系统设置一致
- 振动工况下定期复紧锁紧螺母
