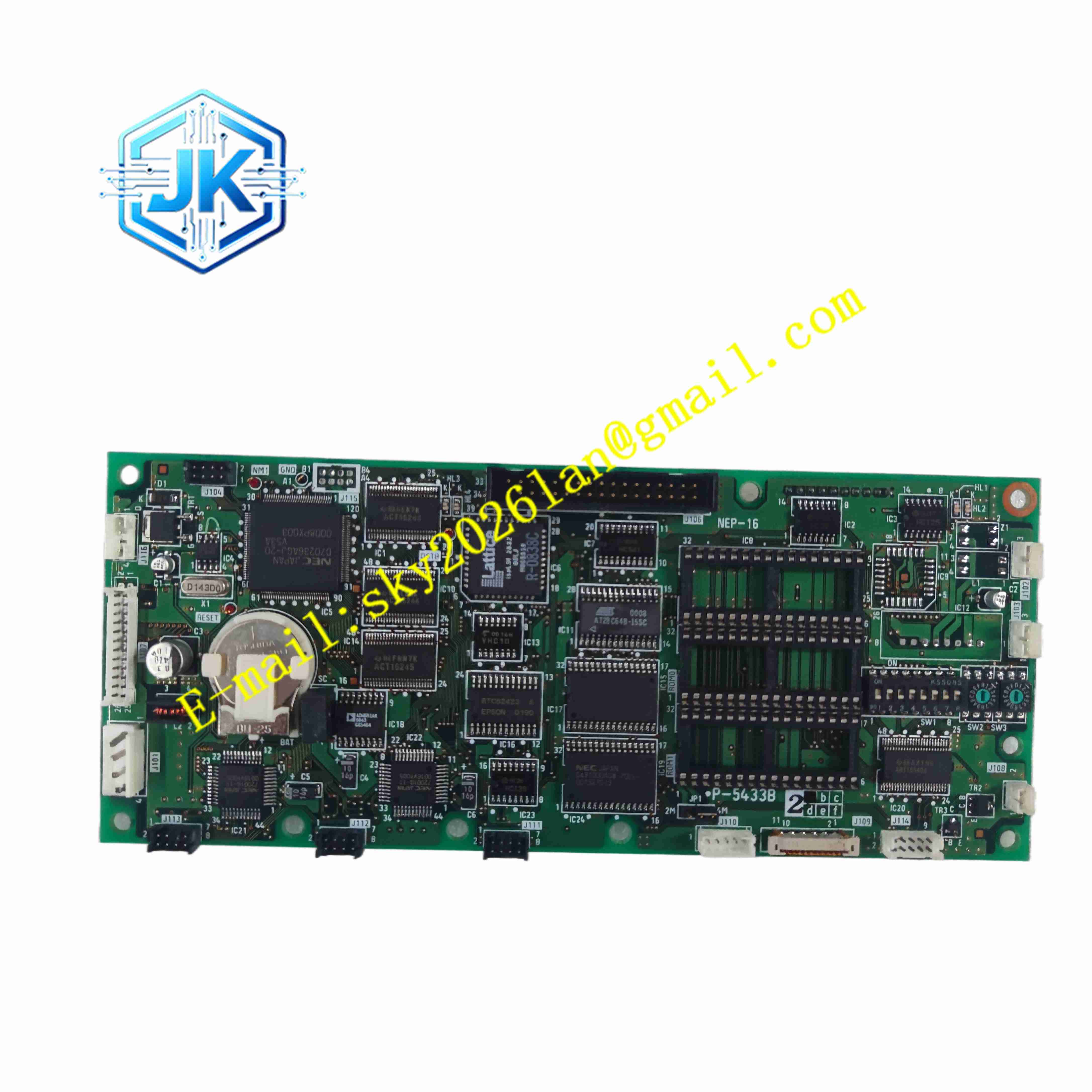

Ishida P-5433B
技术规格 产品类型：在线检重秤称重主控板 信号采集：称重传感器毫伏模拟信号采集 ADC 分辨率：高分辨率模数转换 输入传感器：应变式称重传感器 通信接口：RS232、RS485，可外接上位电脑、打印机 数字 I/O：开关量输入输出通道，控制剔除机构、光电触发 板卡供电：24VDC 直流供电 工作温度：0℃ ~ +45℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5%~85% 无凝露 安装形式：检重秤控制柜内部固定安装 防护等级：IP20，安装于控制柜内
功能特点 采集应变式称重传感器微弱毫伏重量信号，滤波、放大，计算产品实际重量。 内置重量判定逻辑，对比设定重量上下限，自动判定合格、超重、欠重。 输出开关信号控制剔除气缸、分选机构，自动剔除不合格产品。 光电触发信号输入，检测产品进入称重台，触发重量采集。 自动零点跟踪功能，补偿皮带粘附物料造成零点漂移。 重量数据、产量数据存储，支持统计报表输出。 支持参数本地保存，断电后重量上下限、校准参数不会丢失。 支持外接打印机打印重量记录，支持上位电脑数据上传。 板载硬件自检，监测传感器断线、信号异常故障。 支持多点称重校准，快速完成检重秤标定。
应用场景 食品包装生产线在线检重机，医药药品包装检重设备，日化产品在线重量检测，零食、调味品包装重量分选，水产品在线称重分选设备。
性能参数 微弱毫伏信号采集精度高，动态称重快速稳定。 零点跟踪响应稳定，消除物料粘带造成零点偏移。 高速产品连续输送场景，单次称重计算速度快。 重量判定逻辑稳定，误剔除、漏剔除概率极低。 长期运行重量漂移小，设备振动环境下称重稳定。 数据统计准确，产量、重量记录无丢失。
材质构成 PCB 基板：多层 FR4 玻纤环氧印制电路板，三防涂覆。 核心元器件：高分辨率 ADC 芯片、仪表运算放大器、MCU 微控制器、存储芯片、RS485/RS232 通信芯片、开关量光耦隔离芯片。 连接器：弹簧接线端子，镀金触点。 机械组件：塑料固定支架，不锈钢固定螺丝。
结构特征 长方形 PCB 板，适合检重秤电控柜内部安装固定。 电路板分为称重模拟信号调理区、MCU 运算区、数字 I/O 隔离区、通信接口区。 称重微弱模拟信号与数字通信信号分区布线，降低数字电路噪声干扰称重采集。 模拟信号输入回路内置 RC 滤波电路，抑制皮带振动带来的高频噪声。 板卡预留校准按键与测试点，方便现场标定调试。
工作原理 24VDC 为 P-5433B 主板供电，上电完成硬件自检与零点初始化。当产品输送至称重台，光电传感器触发信号送入主板，主板采集称重传感器输出的毫伏级应变信号，信号经过仪表放大器放大、滤波，送入高分辨率 ADC 转换为数字量。MCU 计算产品净重，对比预设重量上下限，判定产品合格、超重、欠重。判定为不合格产品时，主板输出开关量信号，驱动剔除气缸动作，剔除不合格品。主板自动累计总产量、不合格数量，存储重量数据，可通过通信接口上传至电脑或者驱动打印机打印报表。主板持续监测称重传感器回路，传感器断线、信号异常时触发故障告警。零点跟踪算法持续补偿皮带附着物带来的零点偏移。
安装要求 检重秤控制柜断电，将 P-5433B 主板固定在电控柜支架上，拧紧固定螺丝。 称重传感器屏蔽线缆接入板卡模拟输入端子，光电传感器、剔除气缸信号线接入数字 I/O 端子。 24VDC 供电线缆接入电源端子，确认电源极性。 使用屏蔽双绞线作为称重传感器信号线，屏蔽层单端接地。 在主板操作界面执行检重秤多点重量标定，设置重量上下限。 电控柜可靠接地，接地端子连接保护地。 称重信号线远离变频器、电机动力电缆。 接线完成上电，空载校验零点，使用标准砝码校准称重精度。
使用注意事项 主板安装操作佩戴防静电手环，静电损坏精密 ADC 与运放芯片。 称重传感器线缆不可与动力电缆同线槽敷设，动力噪声造成称重跳变。 定期执行零点校准与砝码标定，长期运行会产生微小漂移。 称重台面清理后，重新校验零点。 禁止在超出额定温湿度环境使用主板，高温会降低称重采集精度。 出现称重跳变，优先检查称重传感器、屏蔽线缆，再排查主板硬件。 修改重量上下限参数前，记录原有参数。
