描述

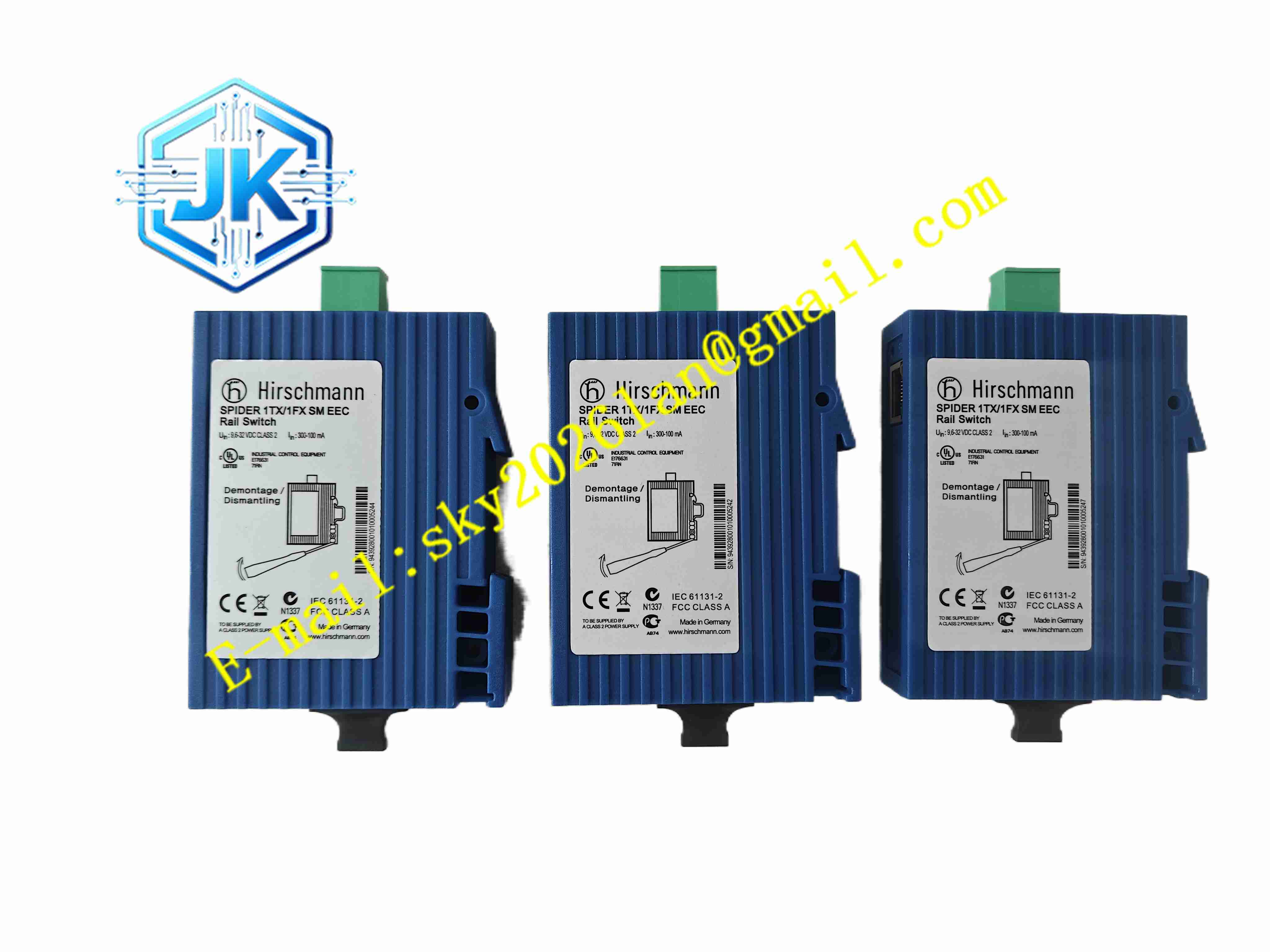

Hirschmann SPIDER 1TX1FX-SM EEC
技术规格
- 产品类型：非管理工业以太网交换机
- 端口：1 × 10/100 BASE-TX 铜，1 × 100 BASE-FX 单模光纤
- 光纤距离：单模最远 30km
- 交换速率：100Mbps
- 电源：DC9V 至 DC36V
- 功耗：低
- 工作温度：-40 °C 至 +70 °C
- 存储温度：-40 °C 至 +85 °C
- 湿度：5% 至 95%，无凝露
- 防护：IP30
- 安装：DIN 导轨
- 认证：CE、UL、EEC
- LED：链路活动
功能特点
- 非管理型即插即用
- 铜转光纤介质转换
- 单模光纤长距离链路
- 宽温
- 铜口自协商
- 自动 MDI/MDI-X
- 存储转发交换
- 链路故障自动告警
- 紧凑 DIN 导轨壳
- 工业 EMC 抗扰
应用场景
- 工厂铜转光纤链路
- 过程网络铜转光纤
- 建筑网络长距离延伸
- 机床到工厂网络
- CCTV 门禁工业链路
材质构成
- 外壳：塑料或涂层金属
- 电路板：FR4
- 光纤口：SC 连接器
- 铜口：RJ45
- 电源端子：螺钉
- LED：链路
结构特征
- 紧凑 DIN 导轨壳
- 前面 RJ45 和 SC 光纤口
- 侧面直流电源端子
- 内部交换 ASIC 和光纤 PHY
- DIN 导轨夹
- 无运动部件
工作原理 铜口收到以太网帧交换到光纤口，反之。光纤 PHY 电转光。铜口自协商速率双工。LED 指示链路和活动。
安装要求
- 卡在 35mm DIN 导轨
- 接 DC9 至 36V
- 插 RJ45 铜缆
- 清洁 SC 光纤头插入
- 屏蔽接地
- 温度 -40 °C 至 +70 °C
- 无需配置
- 光纤弯曲半径足够
使用注意事项
- 不得触摸光纤端面
- 插入前清洁 SC
- 光纤必须单模
- 直流极性正确
- 备用防尘包装
- 保持光纤弯曲半径
- 不超光纤距离
