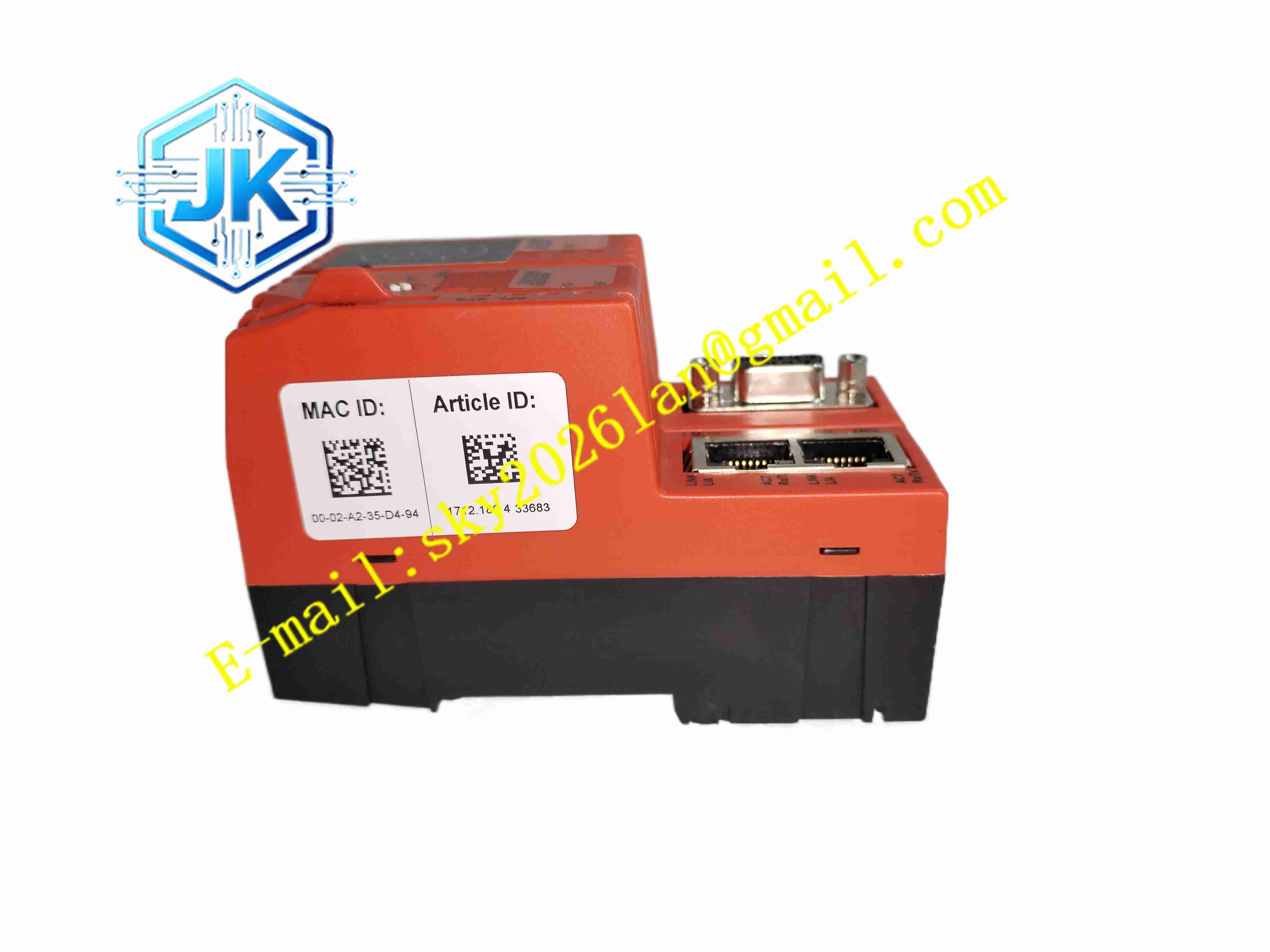

Hilscher NT100-RE-DP
技术规格 产品类型：工业总线协议转换网关 总线接口：PROFIBUS DP 从站接口，实时以太网接口 PROFIBUS 波特率：9.6kbit/s ~12Mbit/s 自动自适应 以太网：10/100M 自适应，支持 PROFINET、EtherNet/IP 等协议 芯片：Hilscher netX 通信控制器 数据交换区：过程输入输出数据区，最大过程数据长度可配置 供电：24VDC，±20% 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~90% 无凝露 安装方式：DIN 导轨卡扣安装 防护等级：IP20，控制柜内部使用 诊断功能：总线故障、通信超时、硬件自检诊断
功能特点 实现 PROFIBUS DP 从站协议与多种实时以太网协议双向协议转换。 netX 硬件芯片完成协议解析，数据转换延迟低，实时性强。 PROFIBUS DP 自动自适应波特率，无需手动设置波特率。 内置网页配置界面，通过以太网浏览器直接配置网关参数、过程数据映射。 支持过程数据映射，自由映射 DP 输入输出数据与以太网过程数据。 完整总线诊断功能，识别 DP 总线断线、短路、从站故障、以太网链路中断。 前面板 LED 指示灯，分别指示电源、DP 总线状态、以太网通信状态、故障状态。 支持固件升级，网页端直接更新网关固件版本。 硬件过压、反接、过流保护，保护内部通信芯片。 支持热插拔网线与 DP 总线接头，不损坏网关硬件。
应用场景 老旧 PROFIBUS DP 设备接入新型 PROFINET 控制系统，生产线设备总线改造，包装机械、纺织机械多协议设备联网，化工 DCS 系统第三方 DP 仪表接入，冶金自动化产线总线互联项目。
性能参数 协议转换延迟稳定，实时性满足自动化闭环控制要求。 PROFIBUS DP 总线通信稳定，高干扰工业环境无丢包。 以太网链路数据收发稳定，10/100M 自适应无丢帧。 硬件芯片协议解析，不会占用上位 PLC 算力。 24 小时长期连续运行，适配工厂 24 小时生产工况。 故障诊断响应快速，总线故障实时上报上位控制器。
材质构成 PCB 基板：多层 FR4 玻纤环氧印制电路板。 核心元器件：Hilscher netX 通信芯片、PROFIBUS 收发器、以太网 PHY 芯片、电源管理芯片、浪涌抑制器件。 外壳：灰色阻燃 ABS 塑料一体化外壳。 连接器：PROFIBUS DB9 接口，RJ45 以太网接口，弹簧端子供电接口。 机械配件：DIN 导轨金属卡扣。
结构特征 紧凑型长方体塑料外壳，DIN 导轨卡扣位于壳体背部，直接卡在控制柜 DIN 导轨。 壳体正面集成多色 LED 状态指示灯。 壳体一侧配置 DB9 PROFIBUS 接口，RJ45 以太网口，24V 供电弹簧端子。 壳体内部电路板分区，分为电源区域、netX 通信核心区域、PROFIBUS 收发区域、以太网收发区域。 外壳一体化密封设计，阻挡粉尘进入内部电路。
工作原理 24VDC 供电接入网关电源端子，网关上电启动 netX 通信芯片，加载固件。PROFIBUS DP 总线通过 DB9 接口接入网关，网关在 DP 网络中作为 DP 从站，接收 DP 主站下发的输出过程数据，采集 DP 从站输入数据。netX 芯片完成 PROFIBUS 协议解析，将过程数据映射至以太网侧过程数据区，转换为实时以太网协议数据包，通过 RJ45 网口发送至以太网主站。以太网主站下发的数据，经过芯片协议转换，打包为 PROFIBUS DP 报文发送至 DP 总线。网关持续监测两条总线链路状态，总线断线、通信超时触发故障指示灯点亮，并向上位控制系统发送诊断信息。
安装要求 控制柜断电，将 NT100-RE-DP 卡扣卡入 DIN 导轨，卡紧固定。 24VDC 直流电源接入电源弹簧端子，确认电源极性。 PROFIBUS DP 屏蔽总线接入 DB9 接口，总线终端电阻在总线两端启用。 工业屏蔽网线接入 RJ45 以太网接口，连接至实时以太网主站交换机。 电脑连接网关以太网口，打开网页配置界面，设置总线参数、数据映射。 控制柜可靠接地，网关外壳接地端子连接保护地。 DP 总线电缆、以太网线缆分开布线，远离动力电缆。 上电，扫描总线设备，验证双向过程数据交换。
使用注意事项 供电端子不可接反，虽然内置防反接保护，仍需核对接线。 PROFIBUS DP 总线两端必须启用 120Ω 终端电阻，中间节点关闭终端电阻。 网线与 DP 总线屏蔽层单端接地，减少电磁干扰。 修改数据映射配置前，导出保存网关配置文件备份。 定期检查 DIN 导轨卡扣，防止振动造成网关脱落。 禁止超出额定温湿度范围运行网关。 总线通信异常时，优先检查总线线缆、终端电阻，再排查网关。
