CELESCO PT801-0005-611-111
技术规格 型号：PT801-0005-611-111 测量行程：5 英寸 输出信号：4~20mA 模拟电流输出 供电电压：DC 12~28V 防护等级：IP68，支持长期水下浸泡 线性精度：±0.15% 满量程 重复精度：±0.05% 满量程 测量钢缆材质：不锈钢细钢丝绳，直径 0.48mm 工作温度：-40℃ ~ +90℃ 振动耐受：最高 10g，2000Hz 电气接口：M6 连接器 外壳涂层：粉末喷涂阳极氧化铝壳体
功能特点 IP68 全密封防水结构，可长期浸入清水、淡水环境，耐受潮湿凝露、粉尘、油雾侵蚀。 内置恒力卷簧，保证钢缆匀速回收，拉力稳定，钢缆拉伸与回缩全程无卡滞。 4-20mA 电流输出，抗远距离传输干扰，线缆压降不会影响测量精度，适合长距离信号传输至 PLC、DCS 系统。 无需严格平行安装，钢缆可在一定角度范围内偏角运动，降低现场安装对机械对中的要求。 无限分辨率，输出信号连续，不存在数字编码器脉冲丢失问题。 壳体坚固抗冲击，适合重型工程机械、水利设备、大型结构试验场景。 具备过载保护，钢缆超行程拉出不会直接损坏内部电位元件。
应用场景 水利闸门开度监测，液压油缸行程位置采集，大坝、桥梁结构形变测试，海上平台水下位移监测，重型工程机械位移反馈，阀门阀杆行程监测，材料拉伸试验机位移测量。
性能参数 满量程线性误差控制在 ±0.15% FS 以内，全程输出线性稳定。 重复测量误差 ±0.05% FS，多次往复测量位置一致性高。 电流输出温漂低，在全温度区间零点与满度漂移极小。 不锈钢钢丝绳耐疲劳，往复伸缩数十万次依然保持性能稳定。 电流信号抗电磁干扰，变频器、大功率电机周边环境信号无畸变。
材质构成 外壳：铝合金基材，表面粉末喷涂 + 阳极防腐处理。 测量钢缆：316 不锈钢多股细钢丝绳。 内部卷簧：高弹性合金弹簧钢带。 传感元件：精密导电塑料电位器。 密封组件：耐老化氟橡胶密封圈。 连接器：镀镍金属 M6 防水接头。

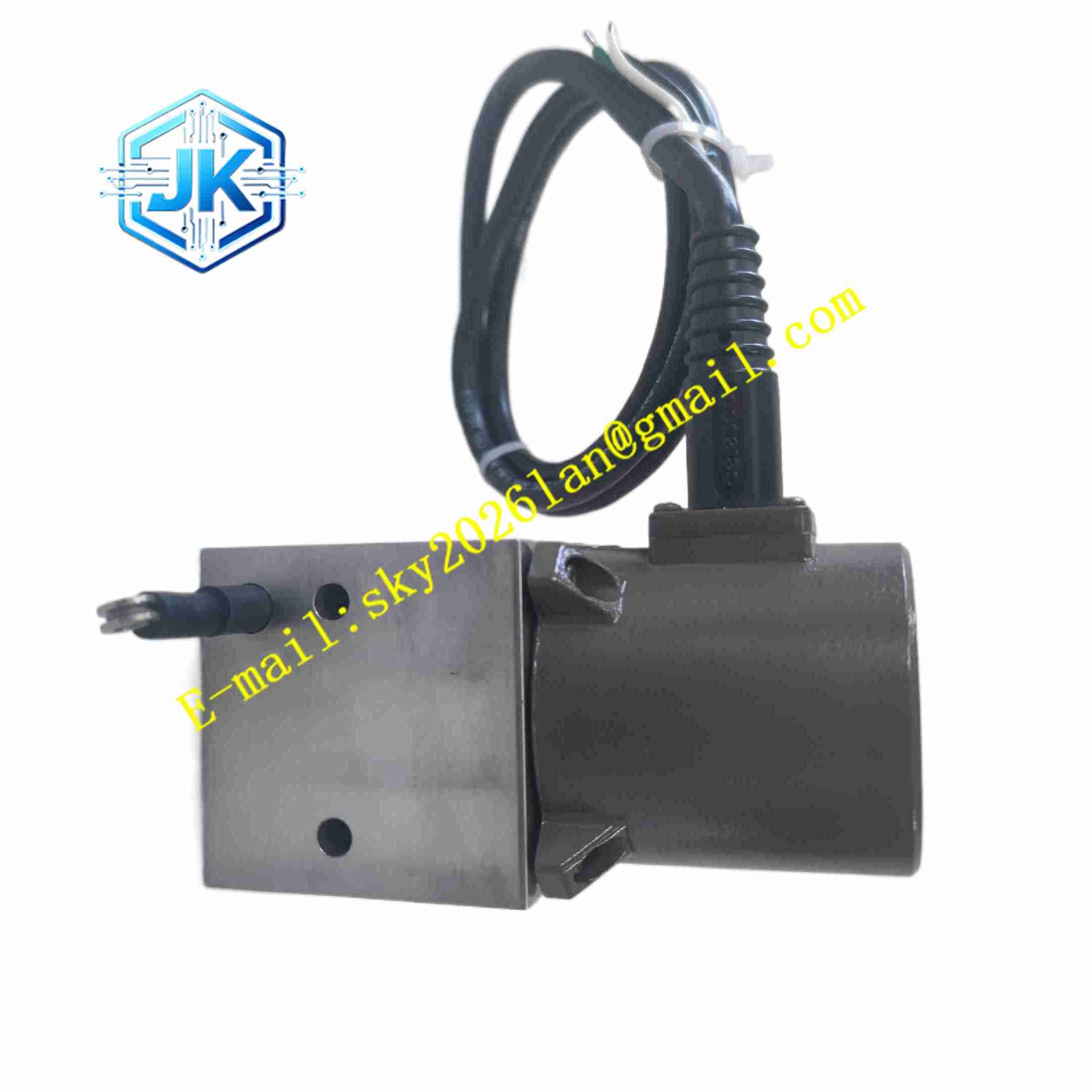

结构特征 整体为矩形铝合金密闭壳体，壳体底部预留固定安装法兰与安装孔，可直接螺栓固定于静止基座。壳体侧面引出不锈钢测量钢缆，钢缆末端装配吊环，用于连接运动工件。壳体内部集成卷簧滚筒、精密电位器、信号调理电路板，滚筒与电位器转轴刚性连接。全部内部元器件密闭封装，壳体接缝位置采用多重密封结构，实现 IP68 防水。侧面 M6 防水连接器作为电气接线接口。
工作原理 钢缆被拉出时带动内部滚筒同步旋转，滚筒驱动同轴精密电位器转轴转动，电位器阻值随拉出长度线性变化。内置信号调理电路板采集电位器阻值变化，转换为 4~20mA 标准电流信号输出。钢缆回缩依靠内置恒力弹簧带动滚筒反向回转，钢缆收回。拉出长度与输出电流一一对应，后端控制系统采集电流数值换算为直线位移。当钢缆完全收回，输出 4mA；钢缆拉满额定行程，输出 20mA。
安装要求 将传感器壳体使用螺栓刚性固定在静止基座，安装平面平整无晃动。 钢缆末端吊环固定在移动部件，钢缆拉伸方向允许一定角度偏移，最大偏角不超过 ±15°。 钢缆安装预留松弛余量，禁止安装初始状态钢缆处于极限拉紧状态。 M6 防水接头接线，供电回路增加浪涌保护，屏蔽线缆单端接地。 接线完成后拧紧连接器螺纹，保证接头密封，防止水汽渗入壳体。 安装完成后手动拉动钢缆，检查钢缆伸缩顺滑无卡顿，校验零点与满量程输出。
使用注意事项 禁止强行拖拽钢缆超出额定行程，超行程拉扯会拉断钢丝绳或损坏内部弹簧。 钢缆表面禁止焊接、打磨、撞击，钢丝出现断丝必须立即更换传感器。 水下应用时确认接头完全锁紧，密封圈无破损，避免进水损坏电路板。 钢缆伸缩路径无尖锐棱角，尖锐边缘会切割磨损钢丝绳。 定期检查吊环固定点，振动工况会造成固定点松动。 禁止敲击传感器壳体，冲击会造成内部电位器转轴偏移，精度永久偏移。
