描述

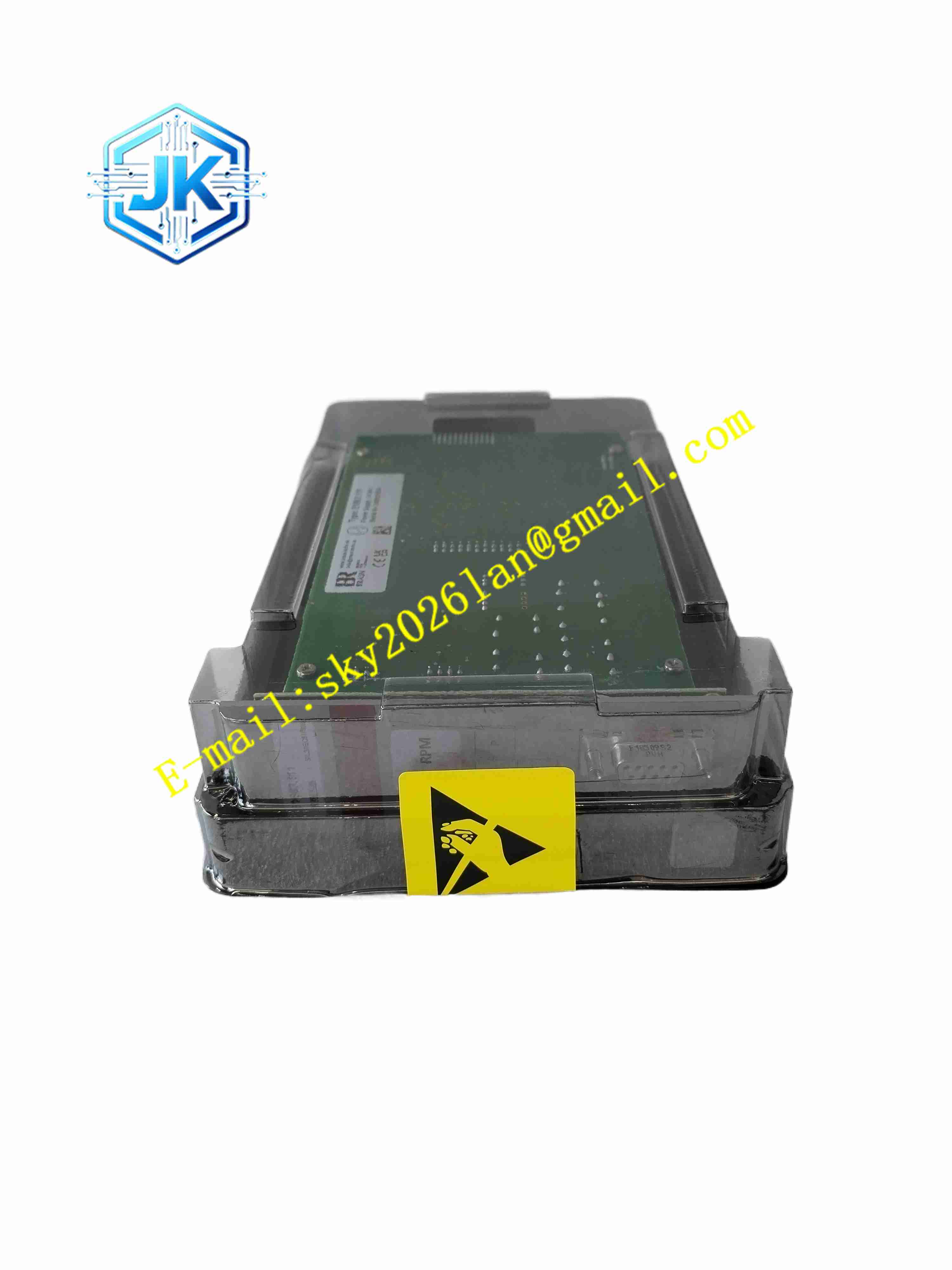

BRAUN E1667.111
技术规格
- 信号输入：磁电式转速传感器脉冲信号
- 测量转速范围：0～20000rpm
- 安全架构：单通道测量，多卡组成 2oo3 冗余系统
- 保护输出：继电器干接点跳闸输出
- 供电：DC24V
- 工作温度：0℃～+60℃
- 存储温度：-40℃～+85℃
- 安装方式：19 英寸标准机架插卡安装
- 安全等级：单卡 SIL2，三卡 2oo3 架构 SIL3
功能特点
- 采集磁电式探头脉冲信号，实时计算旋转设备转速
- 多组可配置转速阈值，超速、低速、反转检测
- 内置传感器断线、短路诊断，探头故障实时报警
- 硬件独立跳闸回路，响应速度快，满足透平机组保护要求
- 面板数码管实时显示转速数值
- 面板状态 LED，指示运行、故障、跳闸状态
- 支持在线测试功能，无需停机校验保护回路
- 非易失存储保存转速阈值、故障事件记录
- 单模块故障不影响整套 2oo3 保护系统正常工作
应用场景
- 燃气轮机、蒸汽轮机超速保护系统
- 大型压缩机、膨胀机转速监测与保护
- 电站发电机组、大型化工泵组安全保护
- 油气行业透平旋转机械安全联锁系统
材质构成
- 前面板：阻燃工程塑料面板，数码管窗口
- PCB 板：FR4 多层玻纤工业板，三防涂覆
- 信号处理芯片：高速脉冲采集与运算处理器
- 输出器件：安全型继电器
- 连接器：镀金背板边缘连接器、传感器信号端子
- 无源元件：精密脉冲采样电阻、隔离电容、浪涌吸收器件
结构特征
- 19 英寸机架插卡式结构，插入系统背板机架插槽
- 前面板配备数码管显示屏与功能按键、状态 LED
- 后部镀金背板连接器，实现电源、信号、联锁总线对接
- 内部电路分为信号采集区、运算区、安全输出区，电气隔离
- 加固板卡设计，抵抗工业厂房振动
工作原理 磁电式转速传感器将齿轮转速转化为脉冲信号送入模块，模块采集脉冲频率，换算为实时转速数值。模块对比实时转速与预设超速阈值，当转速超过设定值，硬件回路驱动继电器输出跳闸信号。模块持续监测传感器线路，断线、短路立即触发故障报警。多块 E1667 模块组成 2oo3 系统，至少两块模块判定超速才输出跳闸，规避单模块误动作。
安装要求
- 防静电操作，将模块插入 19 英寸机架背板插槽，锁紧面板固定螺丝
- 转速传感器线缆采用屏蔽双绞线，屏蔽层单点接地
- 传感器信号线远离大功率动力电缆，分开布线
- 机架 DC24V 供电稳定，机柜可靠接地
- 整套 E16 系统安装完成后，执行保护回路静态测试
- 环境温度 0℃～60℃，机柜保持干燥无尘
使用注意事项
- 传感器探头安装间隙严格按照手册设定，间隙过大信号丢失
- 系统投运前，完成超速定值校验、跳闸回路测试
- 模块带电状态下，仅允许在支持热插拔的机架更换
- 定期查看面板故障代码，排查传感器线路老化
- 备件存放于防静电防潮包装
- 修改保护定值后，必须重新校验保护逻辑
