描述

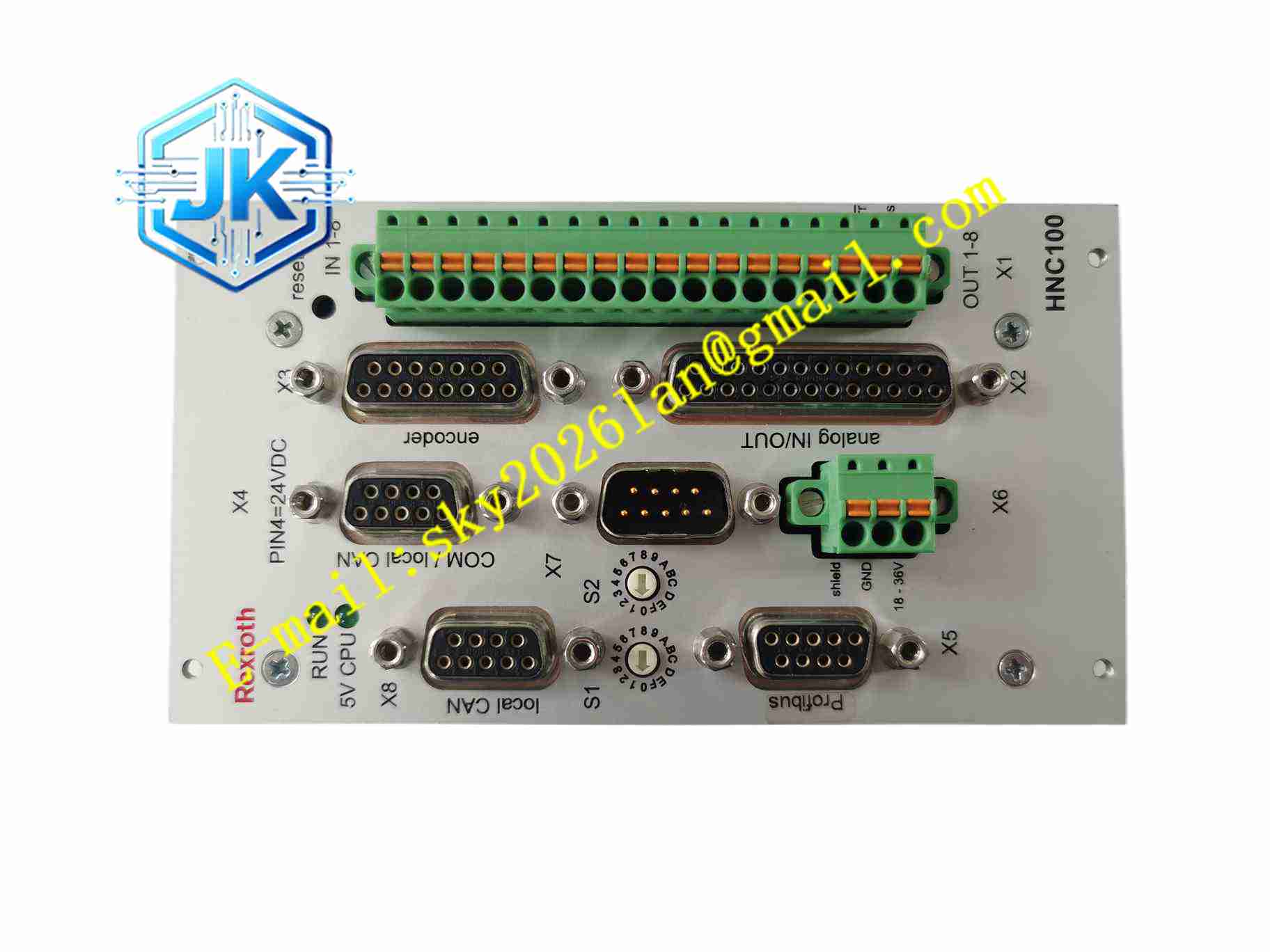

Bosch Rexroth VT-HNC100-1-23W-08-0-0
技术规格： 型号：VT-HNC100-1-23W-08-0-0 控制轴数：1 轴 反馈类型：增量编码器，4-20mA/±10V 模拟量 通讯：RS232，PROFIBUS DP 供电：DC24V 防护等级：IP20，DIN 导轨安装 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~95%，无冷凝 认证：CE
功能特点： 单轴液压闭环控制，位置、压力、力控制模式切换。 内置 PID 调节，支持斜坡加减速，避免液压冲击。 支持编码器位移采集，压力模拟信号采集。 PROFIBUS DP 通讯，与 PLC 交互指令与状态。 传感器断线、通讯故障、阀驱动故障诊断。 故障事件记录，配套 PC 软件调试参数。
应用场景： 单通道材料试验机，小型液压伺服压力机，疲劳测试台，单缸液压定位设备。
性能参数： 控制周期短，动态响应快 位置闭环稳定，稳态误差小 参数断电保持 支持长期连续运行
材质构成： 外壳：阻燃玻纤增强工程塑料壳体 电路板：FR4 多层 PCB，工业运动控制芯片 连接器：弹簧式接线端子，总线接口 LED 状态指示灯
结构特征： DIN 导轨卡装式控制器，正面电源、故障、通讯 LED 指示灯。 壳体侧面端子，接入传感器、总线、指令输出信号。 背部卡扣固定在 35mm DIN 导轨，IP20 防护。
工作原理： DC24V 供电，控制器接收 PLC 下发设定目标值。采集液压缸位移编码器信号与压力传感器信号，对比目标值，PID 运算输出控制指令送至伺服放大板，驱动伺服阀控制液压缸动作。实时监测传感器线路状态，故障触发告警，存储故障记录。PC 调试软件完成参数整定、曲线配置。
安装要求： 控制器卡扣固定在控制柜 DIN 导轨。 传感器屏蔽线缆单独敷设，屏蔽单端接地。 PROFIBUS 总线按照规范接入终端电阻。 控制柜可靠接地，保持通风。
使用注意事项： 接线断电操作，防静电。 传感器极性不可接反。 更换控制器后，下载控制程序并重新标定。 内部无用户可维修元器件，故障整体更换。
