描述

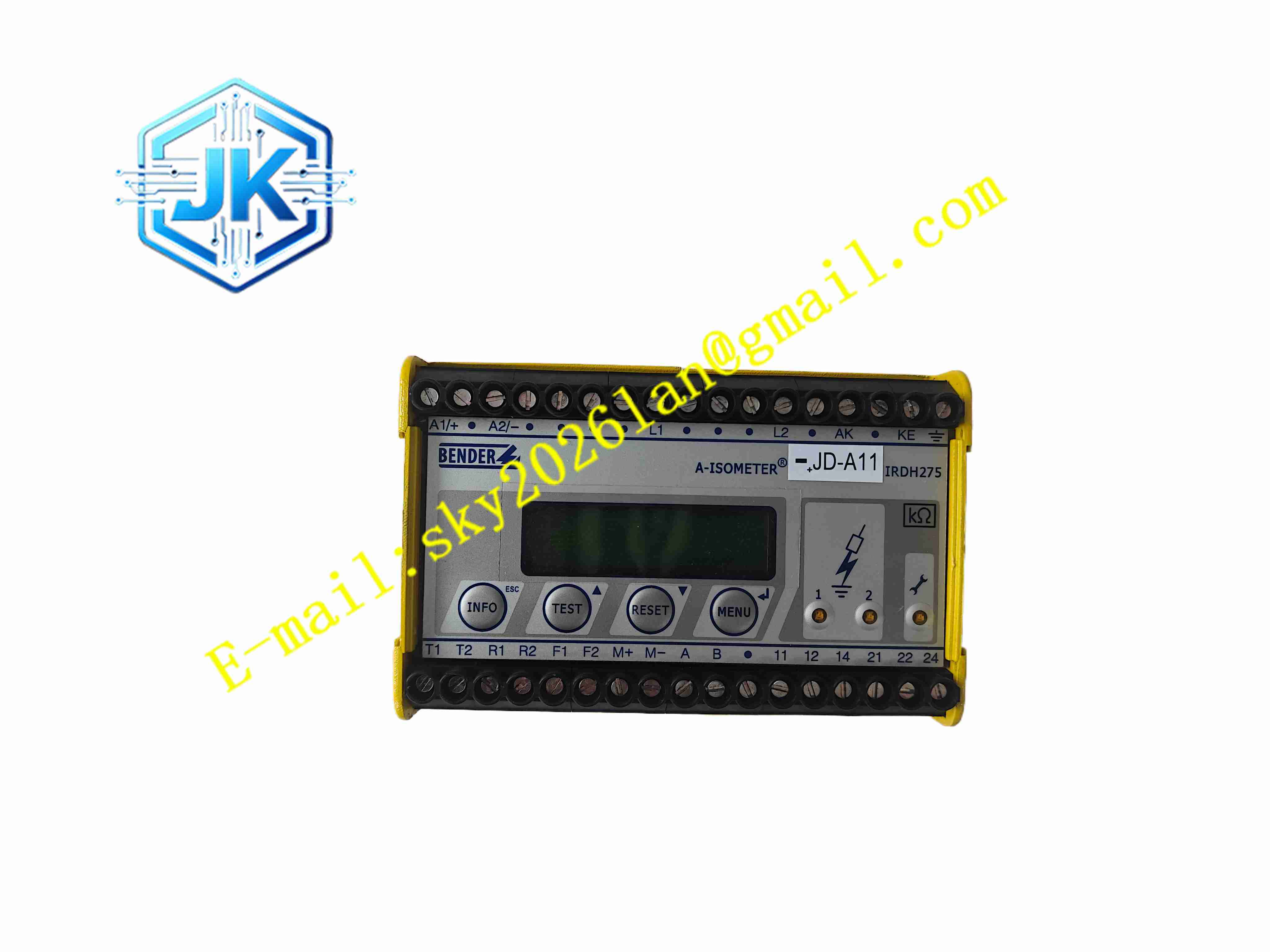

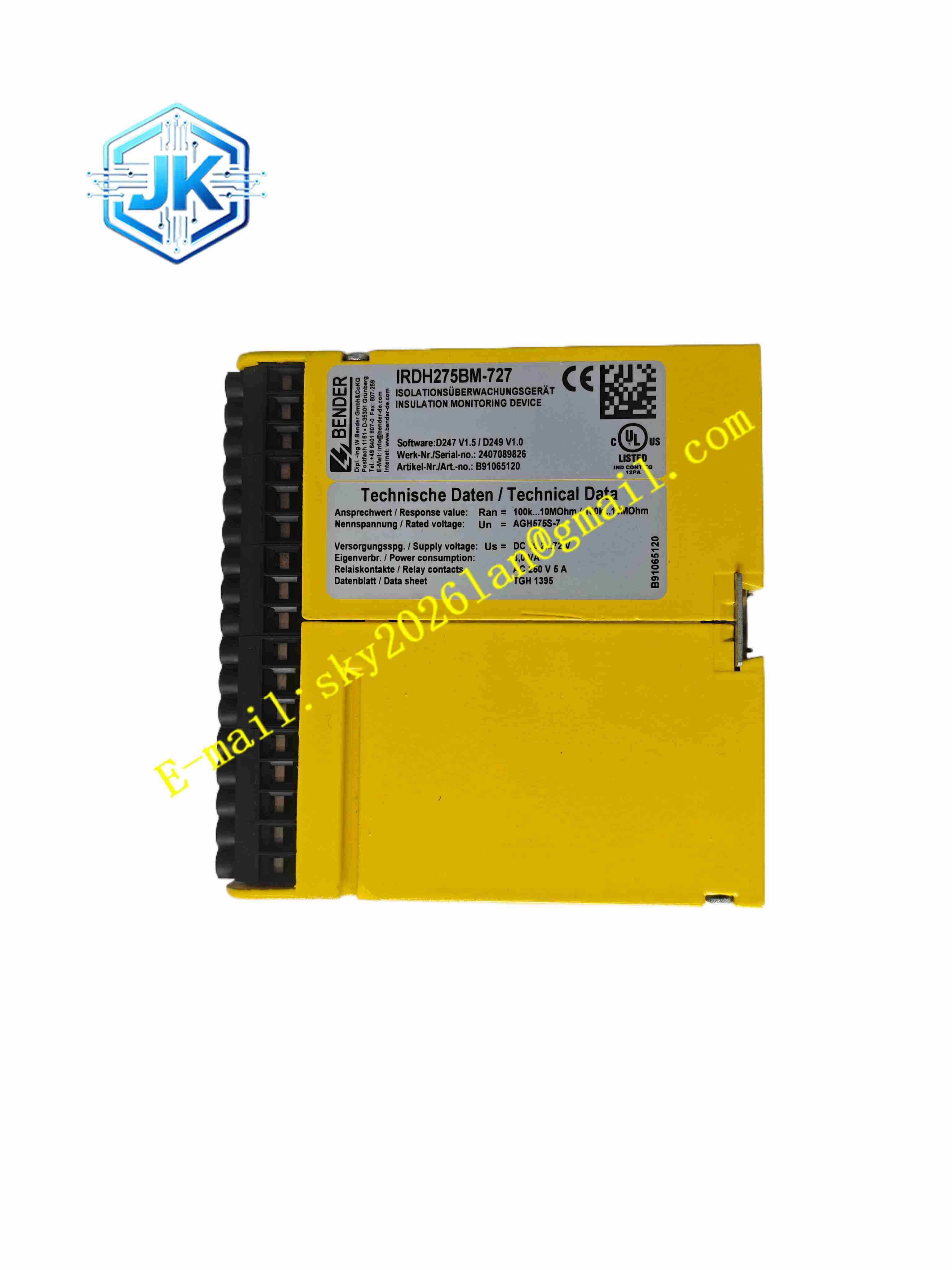

Bender IRDH275BM-727
技术规格
- 监测对象：IT 不接地系统对地绝缘
- 测量范围：1kΩ~10MΩ
- 被测系统电压：AC0~793V / DC0~893V
- 报警输出：多级继电器触点
- 通讯接口：RS485 / 总线扩展接口
- 继电器触点容量：AC250V 5A / DC30V 5A
- 供电电源：AC115~230V
- 显示：LCD 液晶显示
- 工作温度：-20℃～+55℃
- 存储温度：-30℃～+70℃
- 相对湿度：5%～95% 无凝露
- 防护等级：IP40
- 安装方式：DIN 导轨安装
- 扩展：Bender 总线连接远程显示单元
功能特点
- 持续监测不接地系统对地绝缘电阻
- 多级报警阈值继电器输出
- LCD 液晶显示绝缘电阻值
- 主动测试信号注入测量原理
- RS485 总线接口连接上位监控系统
- 支持多台仪器并联组网监测多个系统
- 扩展接口连接 Bender 远程显示单元
- 前面板 LED 与按键操作
- 适应交直流混合电压系统
- DIN 导轨安装，紧凑设计
应用场景
- 医院 IT 系统集中绝缘监测组网
- 工业厂区不接地配电系统绝缘监测
- 光伏电站直流侧绝缘监测
- 轨道交通牵引供电系统绝缘监测
- 数据中心 UPS 系统绝缘监测
- 船舶电力系统绝缘监测
材质构成
- 外壳：阻燃工程塑料壳体
- 前面板：LCD 显示屏与按键
- PCB 主板：FR4 玻纤电路板
- 核心器件：测试信号发生器、测量电路
- 继电器：工业级电磁继电器
- 通讯器件：RS485 隔离收发芯片
- 端子：螺丝紧固接线端子
结构特征
- 窄型 DIN 导轨塑料壳体
- 正面 LCD 显示屏、操作按键、状态 LED
- 侧面供电、继电器、通讯端子
- 内部电路分区
- 扩展接口连接远程显示单元
- 无风扇自然散热
工作原理 仪器通过 L+、L – 端子接入被测不接地系统，内部测试信号发生器向系统对地注入低频测试电压，测量电路根据测试电流计算对地绝缘电阻。LCD 实时显示电阻值，电阻低于设定阈值时对应继电器动作报警。RS485 总线将绝缘数据上传至上位监控系统。多台仪器通过 Bender 总线组网，远程显示单元集中显示各系统绝缘状态。
安装要求
- 卡扣固定在 35mm DIN 导轨
- 被测系统 L+、L – 端子接入
- RS485 总线屏蔽双绞线，末端接终端电阻
- 供电电源 AC115~230V
- PE 接地端可靠接地
- 环境温度维持 – 20℃～+55℃
- 多台组网时设置唯一总线地址
使用注意事项
- 监测系统必须为不接地 IT 系统
- 多台并联组网时设置唯一站地址
- RS485 总线末端接终端电阻
- 报警阈值按系统要求设置
- 定期按键测试报警功能
- 备件存放于干燥环境
