描述

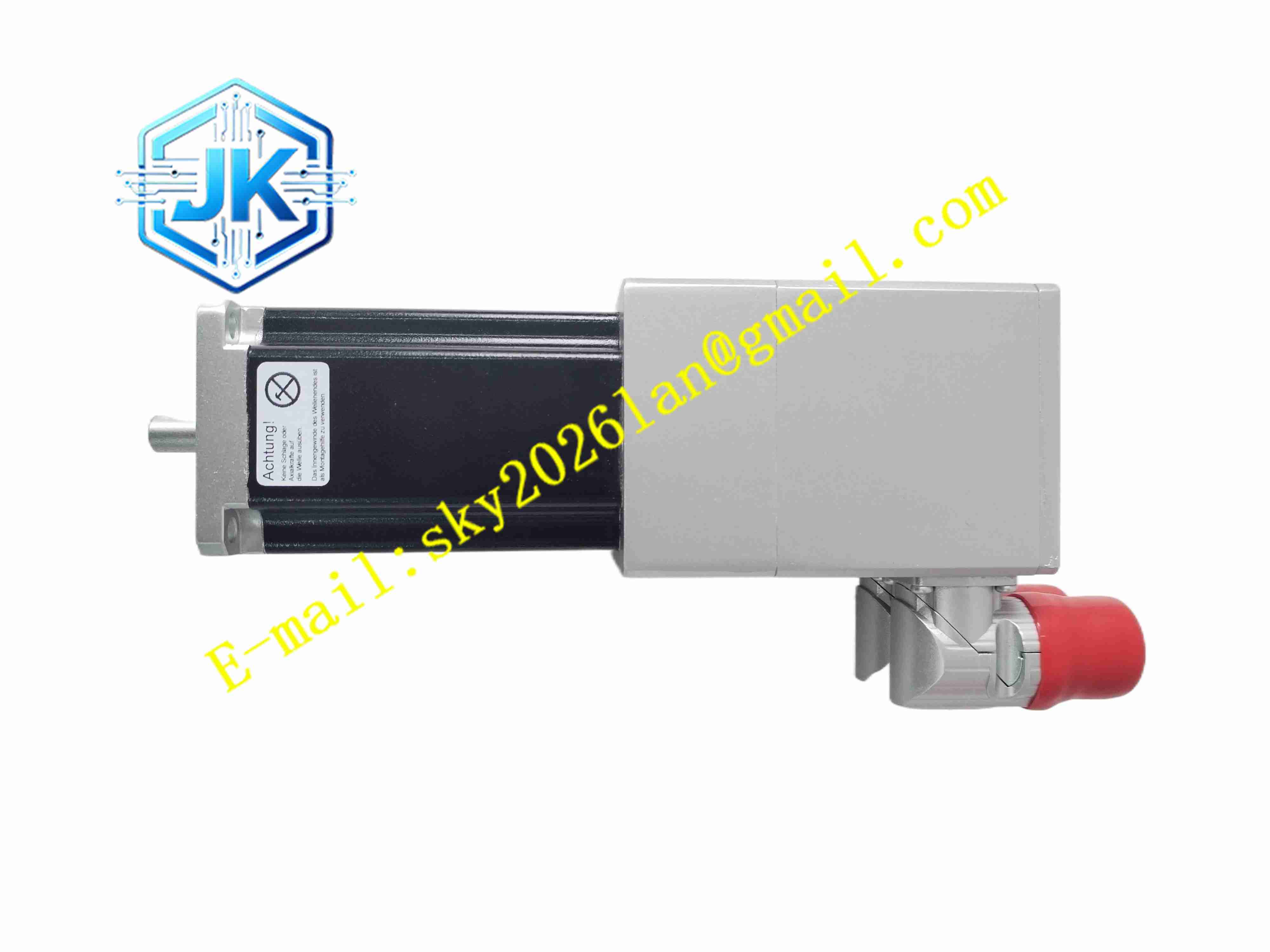

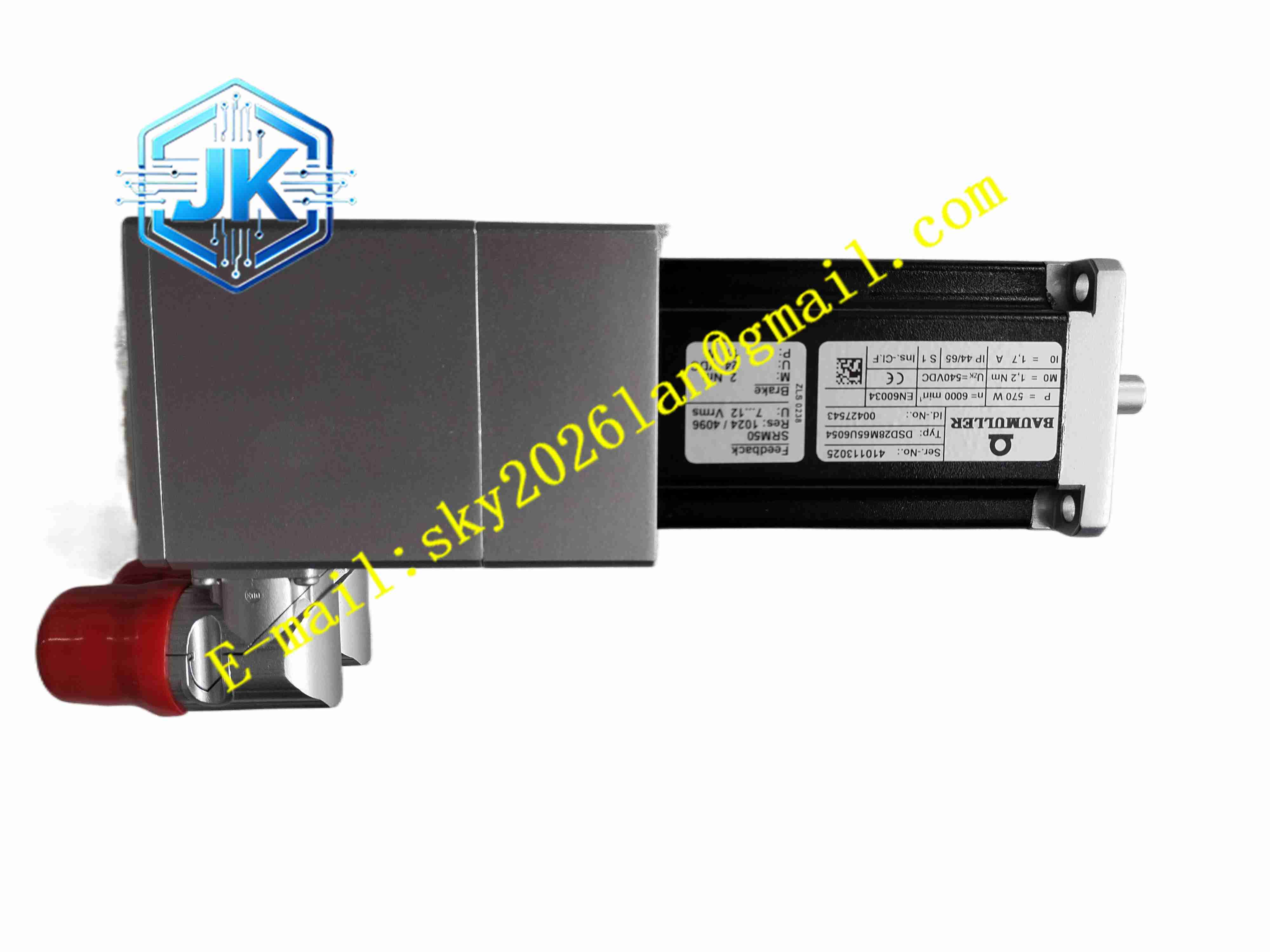

BAUMULLER DSD28M65U6054
技术规格
- 电机类型：永磁同步交流伺服电机
- 机座规格：28mm 机座
- 内置部件：电磁保持制动器
- 编码器：内置编码器，支持 SinCos 信号
- 防护等级：IP65
- 冷却方式：表面自然对流散热
- 额定转速：4500rpm
- 工作温度：-20℃～+40℃
- 存储温度：-30℃～+80℃
- 安装方式：B3/B5 法兰安装
功能特点
- 低转子惯量，加速度性能优异，高速启停响应快
- 内置电磁失电制动器，断电时锁定输出轴，防止负载下坠
- 平滑低速运行，转矩脉动小，适合精密定位场景
- 支持 SinCos 编码器反馈，实现高精度位置采集
- 壳体光滑不易积尘，适合洁净车间环境
- 过载能力强，短时间可输出峰值转矩
- 法兰标准安装，适配各类机械执行机构
- 轴承长效润滑，维护周期长
应用场景
- 塑料注塑机、挤出机辅助伺服轴
- 包装机械、印刷设备小型高速运动机构
- 3C 自动化移栽、点胶、焊锡设备
- 机床辅助进给轴、激光加工设备运动平台
- 纺织机械、小型测试工装定位机构
材质构成
- 外壳：压铸铝合金机壳
- 定子：硅钢片叠片绕组，F 级绝缘漆包线
- 转子：永磁稀土磁钢、钢质转子铁芯
- 输出轴：调质合金钢轴，表面淬火处理
- 制动器：电磁线圈、摩擦制动片、弹簧组件
- 轴承：高精度密封滚动轴承
- 编码器壳体：阻燃工程塑料
结构特征
- 紧凑型圆柱形铝合金壳体，法兰安装结构
- 电机尾部集成编码器与电磁制动器
- 动力与编码器采用旋转接头接线，布线灵活
- 机壳表面散热筋结构，提升自然散热效率
- 密封密封圈，整机 IP65 防护，阻挡粉尘与喷淋水
- 输出轴带键槽，方便机械负载连接
工作原理 伺服驱动器输出三相交变电流送入电机定子绕组，产生旋转磁场，带动转子永磁体旋转。尾部编码器实时采集转子位置、转速信号反馈至驱动器，构成位置闭环。断电瞬间，电磁制动器弹簧压紧摩擦片锁定电机轴，保持负载位置。电机运行过程中，机壳通过自然对流将绕组产生热量散出。
安装要求
- B5 法兰垂直 / 水平安装，保证同轴度，避免径向偏心负载
- 动力电缆与编码器线缆选用双屏蔽伺服电缆，屏蔽层单点接地
- 电机线缆与动力主电缆分开敷设，减少电磁干扰
- 安装环境保持干燥，无腐蚀性气体、粉尘
- 电机轴负载控制在额定径向、轴向载荷范围内
- 制动器接线按照驱动器图纸接线，制动电源匹配规格
使用注意事项
- 上电前核对动力线 U/V/W 相序、编码器接线
- 负载同轴度偏差过大会加速轴承磨损，缩短寿命
- 制动器仅用于断电保持，不可作为运行过程动态制动使用
- 定期检查轴承运行噪音，维护时补充润滑脂
- 禁止电机在超额定转速长期运行
- 长期停机存放保持干燥，防止磁钢退磁与绕组受潮
