描述

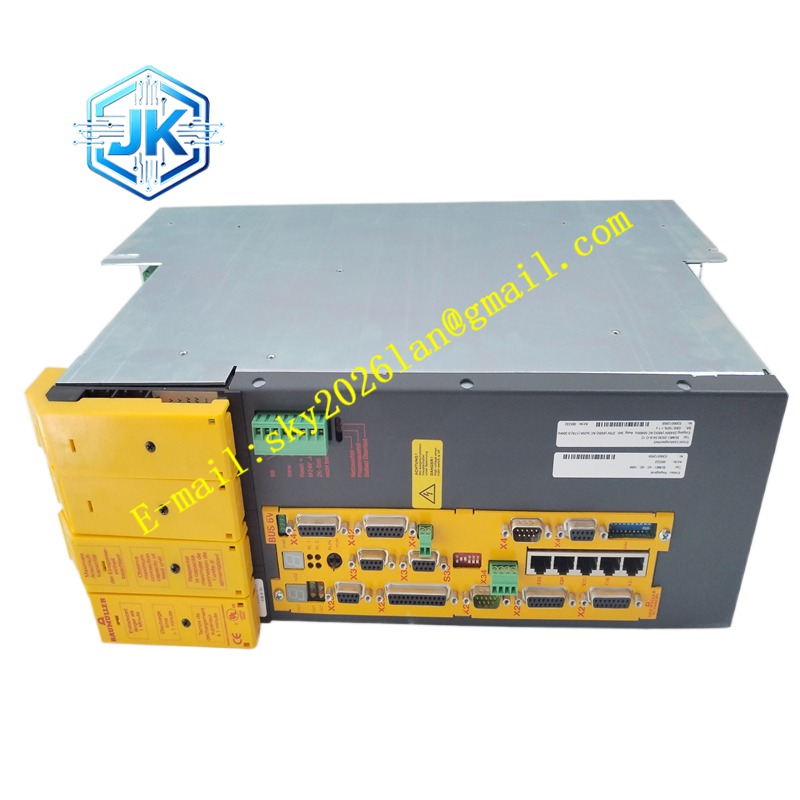

Baumuller BUM61-2030-54-B
技术规格 三相主回路输入 400VAC；额定输出电流 30A；适配同步伺服电机；支持编码器、旋转变压器反馈；通讯接口 PROFIBUS-DP；PWM 载波频率可调；工作温度 0℃至 45℃；防护等级 IP20。
功能特点 支持位置、速度、扭矩三种控制模式，多轴同步跟随功能。内置电流环、速度环、位置环闭环调节。具备过流、过压、欠压、过热、编码器故障、接地故障全套硬件保护。支持电子凸轮、飞剪同步工艺功能。面板数码管显示运行参数与故障代码。
应用场景 印刷设备套色驱动、纺织机械多轴同步、注塑机电动射台、金属折弯机床、卷材张力控制系统。
性能参数 动态响应速度快；低速扭矩平稳；同步控制精度高；故障诊断信息完整；长时间连续运行稳定。
材质构成 功率基板采用高载流 FR-4 线路板；功率器件为 IGBT 模块；散热器为铝合金挤压型材；外壳为喷涂钢板；操作面板为耐磨损塑料；信号端子镀金触点。
结构特征 立式柜装结构；正面配置操作面板、数码管与按键；内部功率区域与弱电控制区域分隔；背部大功率散热风道，自带温控风扇；上部主回路动力端子，下部编码器、总线控制端子。
工作原理 三相交流电经过整流模块转换为直流母线电压，IGBT 逆变单元输出可变频率、可变电压的三相交流电驱动伺服电机。反馈元件采集电机转子位置与转速送入驱动器，主控芯片对比上位指令和实际反馈值，闭环调节输出，实现精准位置或者速度控制。检测回路实时监测电压、电流、温度，异常时触发保护停机。
安装要求 垂直安装在控制柜内，上下预留通风空间；动力电缆连接伺服电机，差分屏蔽编码器线缆接入反馈端子；总线通讯线接入 PROFIBUS 接口；完成电机辨识，设置电子齿轮与保护阈值；空载测试点位运动。
使用注意事项 动力线缆与编码器信号线分开敷设；驱动器外壳可靠接地；定期清理散热风扇滤网粉尘；断电后等待母线电容充分放电再开盖检修；电机接地必须良好。
