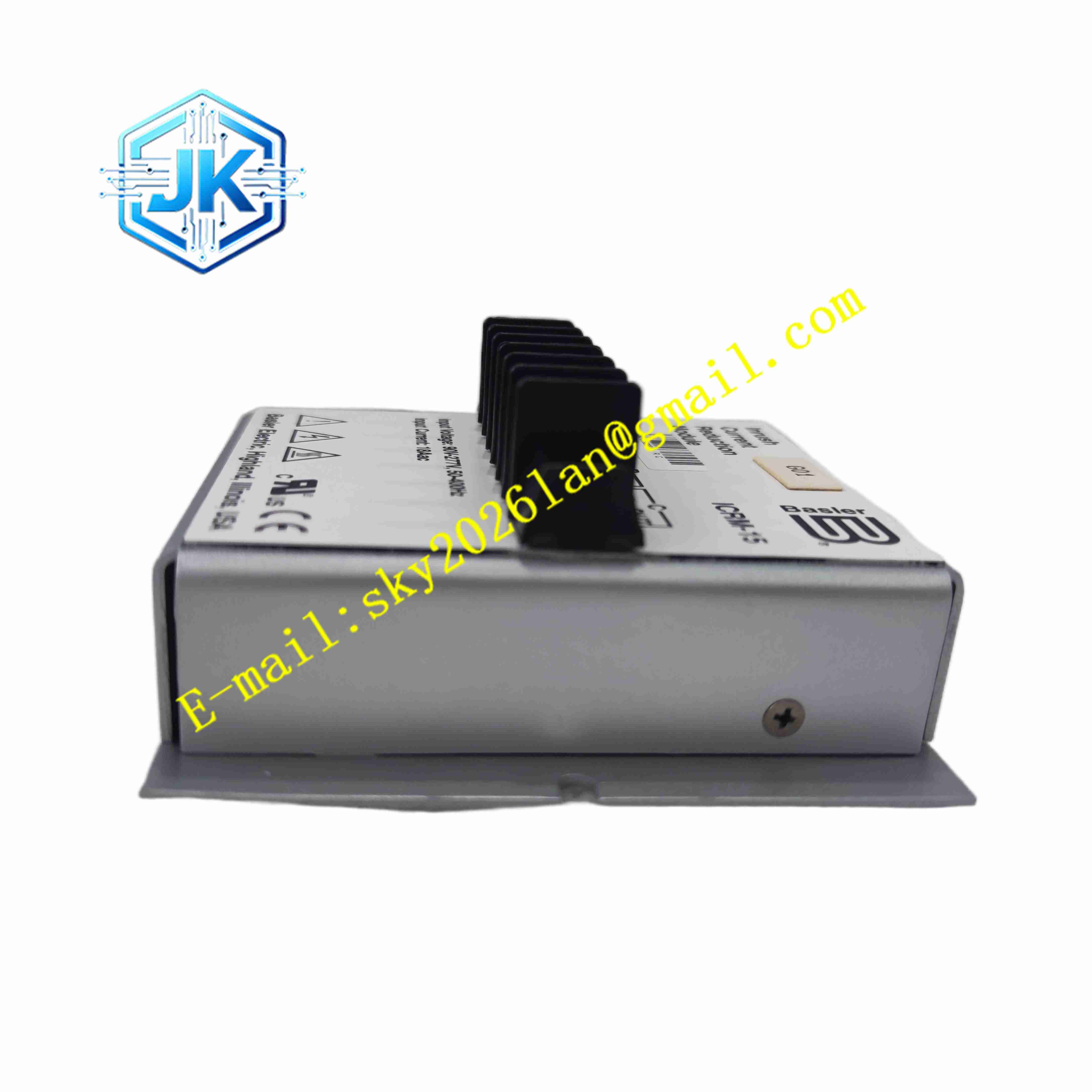

BASLER ELECTRIC ICRM-15
技术规格 电流输入信号：0~5A 交流；工作电源：AC80V~265V / DC90V~250V；电流测量精度：±0.5%；开关量输入通道：4 路；继电器输出通道：4 路；交流采样频率：128 点 / 每周波；通信协议：Modbus RTU；液晶显示屏；支持本地按键整定参数；保护功能：定时限过流、反时限过流、零序过流、短路瞬时保护。
功能特点 集成多类型电流保护逻辑，支持定时限、反时限曲线自定义整定，适配不同变压器、发电机组保护特性。内置故障录波功能，故障发生前后一段周期内的电流波形完整存储，可通过本地屏幕或者上位软件调取查看。面板配置液晶显示屏与操作按键，现场就地查看实时电流、修改保护定值、查看历史故障记录。故障动作后，告警信号保持锁存，必须人工复位才能清除。内置硬件回路自检，持续监测内部 AD 采样电路、电源、继电器线圈状态，内部元件异常立即发出自检告警。支持 Modbus RTU 通信，向上位 SCADA 系统上传实时电流、告警状态、故障事件。具备独立的保护投退功能，可单独启用或关闭任意一项保护逻辑。
应用场景 工厂自备柴油发电机组保护；小型变电站配电变压器保护；厂用低压母线、中压母线过流短路保护；船舶电站配电系统保护；大型商业楼宇内部自备配电系统；水处理厂、矿山现场内部配电回路保护。
性能参数 工作环境温度：-40℃至 70℃；工作相对湿度：5%~95%，无凝露；前面板防护等级：IP40；继电器输出触点容量：250VAC 5A；历史事件存储容量：不少于 256 条故障记录；电磁兼容满足电力设备 IEC60255 标准；绝缘耐压满足电力继电保护设备标准。
材质构成 装置外壳壳体采用 UL94 V0 阻燃 ABS 工程塑料；内部主板为玻纤环氧树脂 PCB 板；内置电流互感器采用环氧树脂真空封装硅钢铁芯；接线端子采用黄铜镀镍导电基材；液晶屏幕采用工业级背光 LCD；输出继电器为密封电磁继电器。
结构特征 标准 4U 柜面嵌入式安装结构。装置正面为液晶显示屏、状态指示灯与操作按键；装置背部布置全部二次接线端子；内部设置金属加固框架，提升抗振动能力；壳体四周设置密封胶圈，提升前面板防尘防潮能力；背部端子分区布置，区分电流输入、电源、开关量、通信回路，不同回路端子物理分区隔离。
工作原理 一次侧电网电流经过外部电流互感器降为 0~5A 二次电流，接入本装置电流输入端子。内部采样电路将模拟交流电流送入高速 AD 转换器，把连续模拟信号转换为离散数字采样数据。装置内置微处理器读取采样数据，计算电流有效值，与预先整定的保护定值、延时参数进行对比。当电流数值超过保护定值，并且持续时间达到设定延时，微处理器发出指令驱动内部输出继电器触点动作，输出跳闸信号至断路器跳闸回路，切断故障电源。同时装置记录故障发生时刻、故障电流数值、故障类型，保存故障录波波形，触发告警锁存。装置持续自检硬件电路，一旦检测内部故障，触发独立告警输出。
安装要求 采用控制柜面板嵌入式开孔安装，使用壳体两侧固定卡扣锁紧固定。电流二次回路接线使用专用屏蔽二次电缆，端子紧固力矩严格按照手册执行，防止接触电阻增大。装置保护接地端子连接至控制柜保护地排，接地电阻满足电力规范。Modbus 通信回路使用屏蔽双绞线，屏蔽层单点接地，通信电缆远离高压一次电缆。安装位置避开大功率断路器、接触器产生的强磁场区域。
使用注意事项 电流互感器二次回路运行状态严禁开路，开路会产生数千伏高压，击穿装置，造成人身伤害。保护参数整定完成后启用参数锁定功能，防止现场人员误修改定值。按照电力规程定期校验保护定值与保护动作时间。故障跳闸之后，必须人工复位，清除故障锁存信号，保护装置才能重新投入运行。装置通电前检查二次接线，确认电流回路极性正确。
