描述

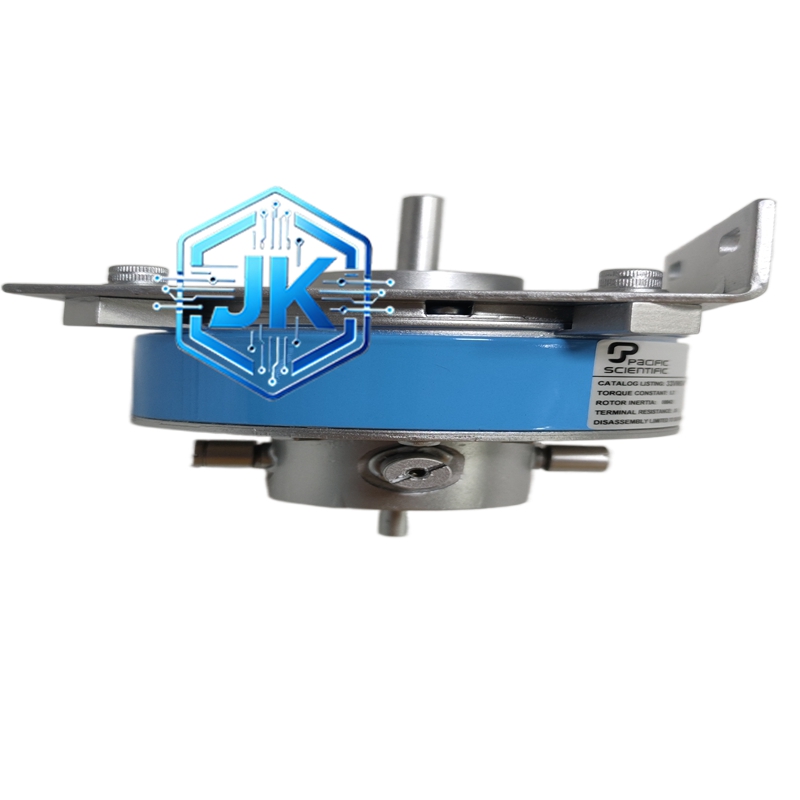

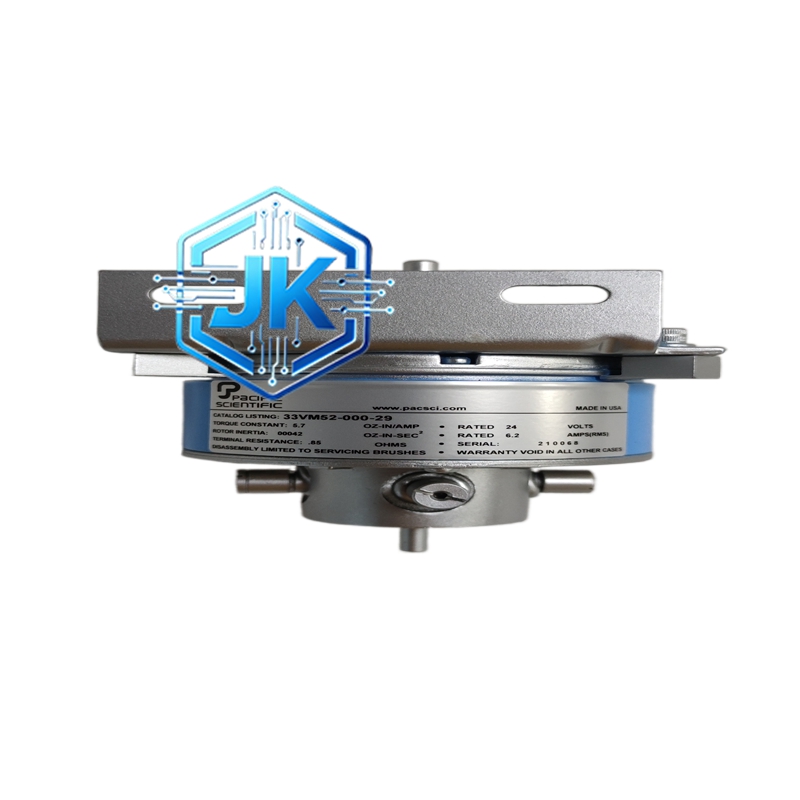

Pacific Scientific 33VM52-000-4 — 太平洋科学（Pacific Scientific）E-40系列直流伺服电机
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Pacific Scientific（Altra） |
| 系列 | E-40 系列直流伺服电机 |
| 型号 | 33VM52-000-4 |
| 电机类型 | 永磁直流伺服电机（PMDC） |
| 法兰尺寸 | 52mm（约2英寸） |
| 额定电压 | 48V DC（典型值，可选24V/90V） |
| 连续转矩 | 约0.5 Nm（典型值） |
| 峰值转矩 | 约1.5 Nm（3秒内） |
| 额定转速 | 3000 RPM |
| 最大转速 | 5000 RPM |
| 额定功率 | 约150W（连续） |
| 编码器 | 增量式光学编码器，2048线/转（2048 PPR），A/B/Z三相 |
| 轴伸类型 | 光轴，带键槽（DIN 6885-1） |
| 轴径 | 10mm |
| 防护等级 | IP65（全封闭，防尘防水喷射） |
| 绝缘等级 | F级（155°C） |
| 工作温度 | -10°C ~ +40°C（连续运行） |
| 冷却方式 | 自然对流（无风扇） |
| 重量 | 约0.85kg |
| 认证 | CE、UL、RoHS |
| 产地 | 美国 |
功能特点：
- 高转矩密度：52mm法兰尺寸下提供0.5Nm连续转矩，功率密度远超同尺寸步进电机
- 低齿槽效应：斜槽设计（Skewed Rotor），有效降低齿槽转矩，低速运行平稳无抖动
- 2048线编码器：四倍频后8192脉冲/转，定位精度极高
- IP65全封闭：可在粉尘、油雾、水喷射环境中可靠运行
- 宽电压范围：支持24V/48V/90V DC，适应不同驱动器配置
- 长寿命电刷：采用贵金属电刷（银石墨），寿命>3000小时
- 即插即用：标准电缆和连接器，与Pacific Scientific驱动器完美匹配
应用场景：
- 机器人关节驱动
- 精密定位平台（光学对准、晶圆传输）
- 天线转台（卫星通信、雷达）
- 医疗设备（CT机旋转台、手术机器人）
- 半导体设备（晶圆传输、对准平台）
- 纺织机械（纱线张力控制）
性能参数：
| 参数 | 数值 |
|---|---|
| 最大连续转速 | 3000 RPM |
| 最大瞬时转速 | 5000 RPM |
| 连续扭矩 | 0.5 Nm |
| 峰值扭矩（3秒） | 1.5 Nm |
| 扭矩常数（Kt） | 0.05 Nm/A |
| 反电动势常数（Ke） | 5.0 V/krpm |
| 转子惯量 | 0.015 g·cm² |
| 电气时间常数 | 1.0 ms |
| 机械时间常数 | 3.0 ms |
| MTBF | >20,000小时 |
材质构成：
- 外壳：阳极氧化铝合金（6061-T6）
- 定子：硅钢片叠压，环氧树脂真空浸漆（VPI）绝缘
- 转子：稀土永磁体（钕铁硼NdFeB，N42SH级）
- 轴承：日本NSK高精度双列角接触球轴承，预紧设计
- 编码器盘：玻璃光栅盘，精度±1角分
- 电刷：银石墨贵金属电刷
- 密封件：氟橡胶（FKM/Viton）O型圈
- 电缆：PUR聚氨酯护套，耐油耐磨
结构特征：
- 圆柱形机身，法兰直径52mm，法兰厚度8mm，4个安装孔（M4螺孔，孔距45mm）
- 轴伸端为带键槽光轴，直径10mm，长度14mm
- 尾部为编码器和动力线接线区，配有M12航空插头（12针）
- 整机长度约115mm（不含轴伸）
工作原理：
驱动器输出可调直流电压驱动电机电枢绕组，产生旋转磁场。转子上的永磁体在磁场作用下同步旋转，编码器实时反馈转子位置信号给驱动器，驱动器通过闭环控制算法（PID或更高级算法）精确调节电枢电流的幅值，实现对转速和位置的高精度控制。
安装要求：
- 使用4颗M4×10mm内六角螺钉固定，扭矩1.5~2.0N·m
- 轴伸端联轴器需精确对中，径向偏差<0.05mm，角向偏差<0.1°
- 电缆弯曲半径>30mm
- 安装面需平整
使用注意事项：
- 电刷为耗材，建议每3000小时检查更换
- 不可用锤子敲击轴伸端
- 编码器电缆不可与动力电缆并行
