描述

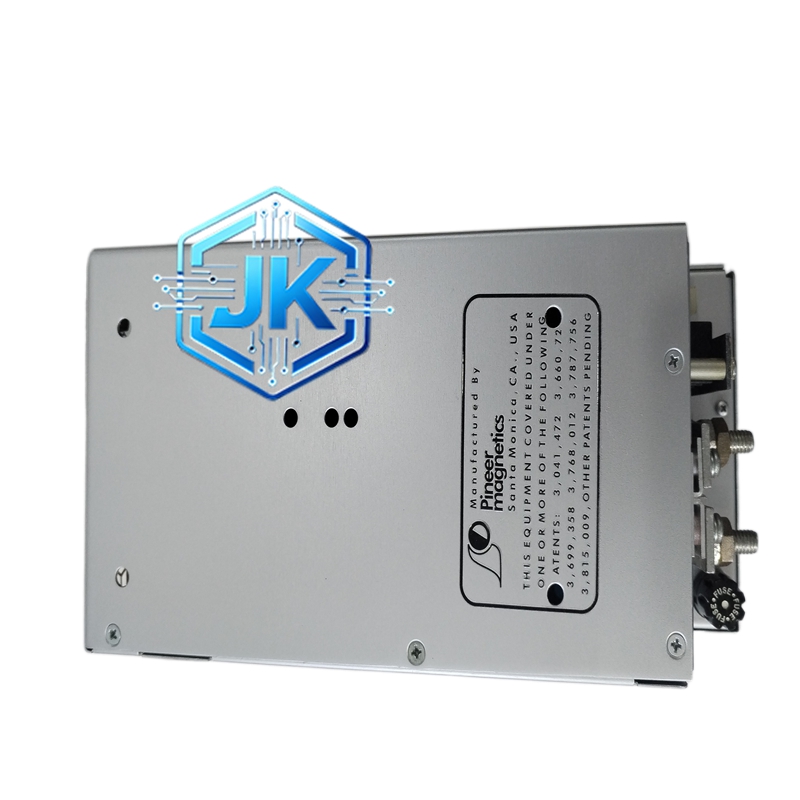

PIONEER MAGNETICS 24F33-0-4-R-S — 先锋磁性
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Pioneer Magnetics（先锋磁性，ABB旗下） |
| 系列 | 24F系列三相干式电抗器/变压器 |
| 型号 | 24F33-0-4-R-S |
| 额定容量 | 24kVA |
| 相数 | 三相 |
| 输入电压 | 480V AC（三相），60Hz |
| 输出电压 | 根据配置（0-4表示480V输入经处理后输出） |
| 额定电流 | 28.9A（480V/24kVA） |
| 阻抗 | 3%~5%（典型值，用于谐波抑制时） |
| 绝缘等级 | R级（180°C，H级以上） |
| 封装类型 | S型（密封型，环氧树脂真空浇注） |
| 冷却方式 | AN（自然风冷） |
| 防护等级 | IP00（需安装在控制柜内）或IP21（带外壳时） |
| 工作温度 | -25°C ~ +40°C（环境），绕组温度≤180°C |
| 频率 | 50/60Hz |
| 噪声 | <55dB（满载时，1m距离） |
| 尺寸 | 约400 × 350 × 300mm（长×宽×高，典型值） |
| 重量 | 约85kg |
| 认证 | UL、cUL、CE、CSA |
| 产地 | 美国 |
功能特点：
- 谐波抑制：输入侧电抗器可有效抑制变频器产生的5次、7次、11次谐波，将THDi降低至<35%，满足IEEE 519标准
- 直流母线电抗器：安装在变频器整流桥和电容之间，抑制直流母线纹波，延长电容寿命
- R级绝缘：180°C耐温等级，比普通H级（180°C）更高，适用于高温环境或过载运行场合
- 环氧树脂真空浇注（VPI）：绕组完全浸渍环氧树脂，防潮、防尘、防震，适合恶劣工业环境
- 低噪声：<55dB，比同容量铁芯电抗器低10~15dB
- 高过载能力：可承受150%额定电流持续1分钟，适合冲击负载
应用场景：
- 变频器输入侧谐波抑制（替代有源滤波器，成本更低）
- 直流母线电抗器（配合ABB/罗克韦尔变频器使用）
- 隔离变压器（为敏感设备提供电气隔离）
- UPS输入/输出电抗器
- 整流器输入电抗器
性能参数：
| 参数 | 数值 |
|---|---|
| 额定容量 | 24kVA |
| 额定电流 | 28.9A |
| 阻抗电压 | 3%~5% |
| 损耗 | 空载损耗：约200W；负载损耗：约800W（满载） |
| 绝缘电阻 | >100MΩ（500V DC兆欧表） |
| 耐压测试 | 2500V AC / 1分钟，无击穿 |
| MTBF | >150,000小时 |
| 使用寿命 | >20年 |
材质构成：
- 铁芯：优质冷轧硅钢片（B35A230级），叠压系数>97%
- 绕组：铜排（T2紫铜），环氧树脂真空浸漆（VPI）
- 外壳：冷轧钢板，表面粉末喷涂（RAL 7035灰色）
- 绝缘：Nomex/DMD绝缘纸 + 环氧树脂
- 紧固件：不锈钢螺栓
- 接线端子：铜接线排，镀锡处理
结构特征：
- 矩形箱体，约400×350×300mm
- 顶部设有3个输入接线端子（R/S/T）和3个输出接线端子（U/V/W/PE）
- 底部设有安装脚（4个M12螺栓孔）
- 侧面设有散热孔（自然风冷）
- 内部：铁芯和绕组完全密封在环氧树脂中
工作原理：
三相480V AC电流通过绕组，在铁芯中产生交变磁通。电抗器利用绕组的电感特性（L = N²μA/l）对高频谐波电流产生高阻抗（ZL = 2πfL），从而衰减5次、7次等高次谐波。直流母线电抗器则利用电感的储能特性（E = 1/2LI²）平滑直流母线电流纹波。
安装要求：
- 安装于控制柜内或独立柜中，底部使用M12螺栓固定
- 输入/输出电缆使用截面积≥10mm²的铜电缆
- 上下留有至少100mm通风空间
- 接地线截面积≥10mm²，接地电阻<4Ω
- 不可倒置安装
使用注意事项：
- 额定电流28.9A，不可超过，否则会导致过热
- 环境温度超过40°C时需降额使用（每超10°C降额5%）
- 定期检查接线端子紧固情况（建议每6个月一次）
- 环氧树脂绕组不可拆解维修，故障时需整体更换
- 存放时需保持干燥，避免受潮
