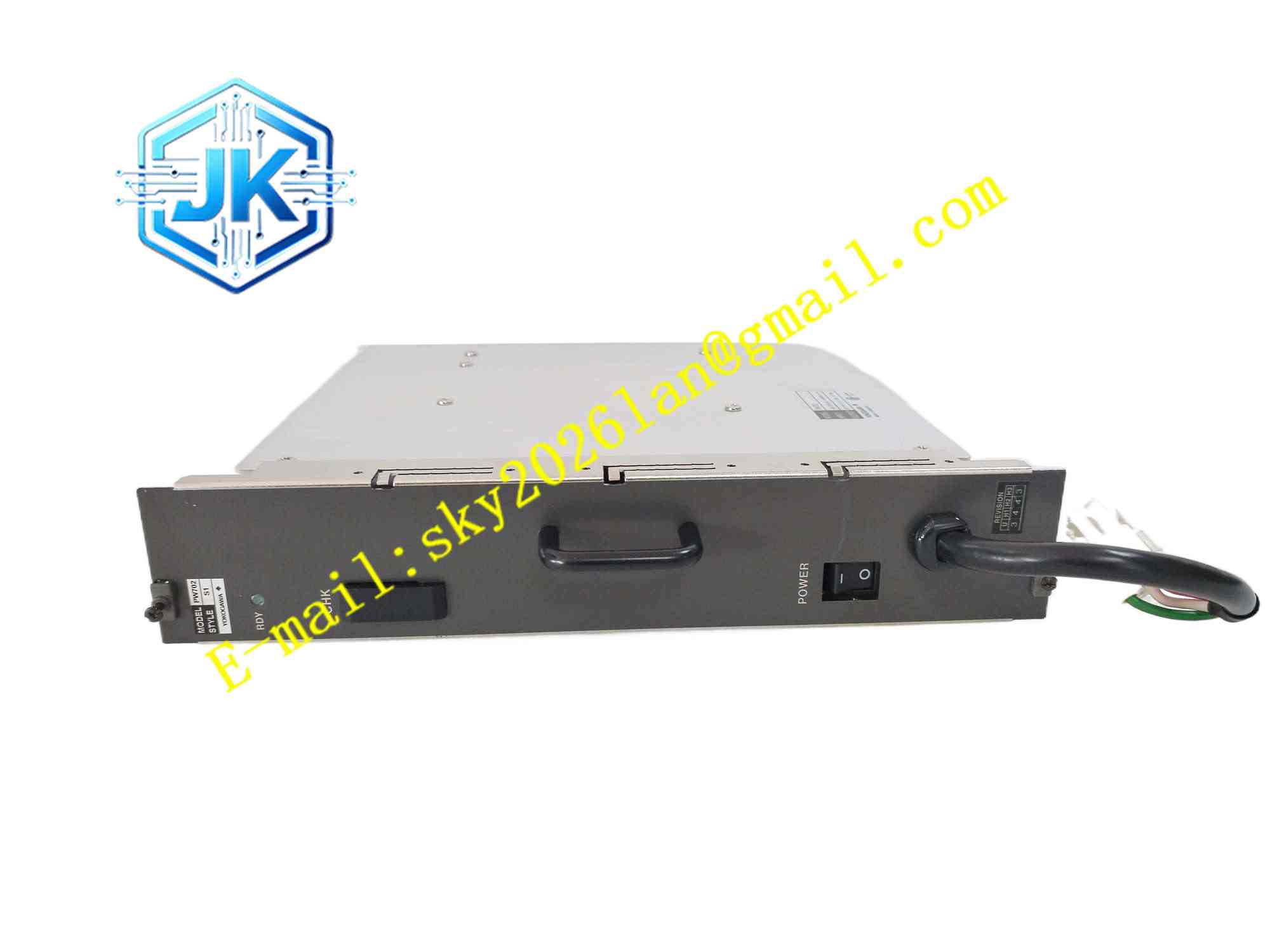

Yokogawa PW702
技术规格 型号：PW702 输入电源：AC100~240V，50/60Hz 输出规格：多路隔离直流大功率输出，适配 CENTUM VP 高密度 I/O 机架 工作温度：0℃ ~ +60℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5%~90% 无凝露 防护等级：IP20 安装方式：CENTUM VP 机架竖插式插槽安装 告警输出：无源继电器触点，电源故障报警
功能特点 宽幅交流电压输入，电网波动环境稳定输出。 大功率多路隔离直流输出，支持机架满配大量 I/O 与高速通讯卡件。 内置过压、过流、短路、过热保护，故障切断功率输出，保护昂贵 DCS 板卡。 前面板 LED 指示灯，直观显示电源就绪、故障状态。 支持双 PW702 冗余并联，负载均分，单台故障无扰切换，DCS 不停机。 无源继电器触点输出故障告警信号，上传 DCS 操作站报警。 背板总线供电，插入机架插槽即可向背板输送电源。 电源转换效率高，整机发热低，降低机柜散热负荷。
应用场景 CENTUM VP 高密度 I/O 机架供电，大型炼油、化工装置 DCS 系统，大型火力、燃气电厂 DCS 系统，油气长输管道中控系统，煤化工大型流程控制系统，CENTUM VP 大功率机架电源备件替换。
性能参数 满负载工况输出电压稳定，纹波满足 DCS 设备要求。 保护动作响应迅速，短路故障快速切断功率回路。 冗余切换过程无电压跌落，控制器程序不复位，工艺数据不丢失。 大功率输出下电源器件温度可控，长期连续运行稳定。 电磁兼容指标满足工业 DCS 标准，强电磁现场稳定工作。
材质构成 壳体：灰色阻燃工程塑料外壳，加宽竖向散热筋。 主板：FR4 多层工业印制板，全板三防涂覆。 功率元器件：大功率高频隔离变压器、开关 MOS 管、稳压芯片、大容量电解电容。 背板连接器：镀金金属总线插头。 散热件：加厚铝制散热片被动散热。
结构特征 竖插式 DCS 机架卡件，正面布置电源状态 LED 指示灯与告警继电器端子，壳体加宽竖向散热筋，满足大功率散热需求。后端镀金背板插头，直接插入 CENTUM VP 机架电源插槽。电路板交流输入、功率变换、多路直流输出区域物理隔离，降低电磁干扰。无风扇被动散热，减少粉尘堆积。侧面卡扣，固定在 DCS 机架上。
工作原理 交流市电接入 PW702 输入端子，EMI 滤波抑制电网噪声，送入大功率高频开关变换单元，隔离变压、整流稳压生成多路隔离直流电源，通过背板总线向机架所有 CENTUM VP 卡件供电。监测电路持续采集电压、电流、模块温度，故障触发保护电路关闭功率输出，点亮故障指示灯，继电器触点动作输出告警信号。两台 PW702 冗余并联均分负载，一台电源失效，另一台独立承载全部机架负载，不间断为 DCS 系统供电。
安装要求 DCS 机架整机断电，释放残余电压。 PW702 对准 CENTUM VP 机架电源插槽平稳推入，扣紧侧面卡扣，背板插头完全贴合机架总线。 交流电源线接入输入端子，做好保护接地。 冗余配置两台 独立接入交流电源，输出并联接入机架背板。 机柜预留充足通风空间，散热筋无遮挡。 上电，确认电源指示灯正常，测量背板各路直流输出。 DCS 卡件全部上电，验证整套 CENTUM VP 控制系统运行。
使用注意事项 接线区分火线零线，可靠接地。 输入电压不可超出 AC100~240V 范围，高压输入烧毁模块。 严禁带电插拔 模块，带电拔插损坏背板镀金触点。 短路故障发生后，排除故障，断电重启模块恢复输出。 定期检查接线端子，振动工况端子松动造成供电不稳。 运行环境禁止凝露，凝露造成电路板短路。 冗余电源必须使用 同型号模块，不可混用 PW502 系列电源。
