描述

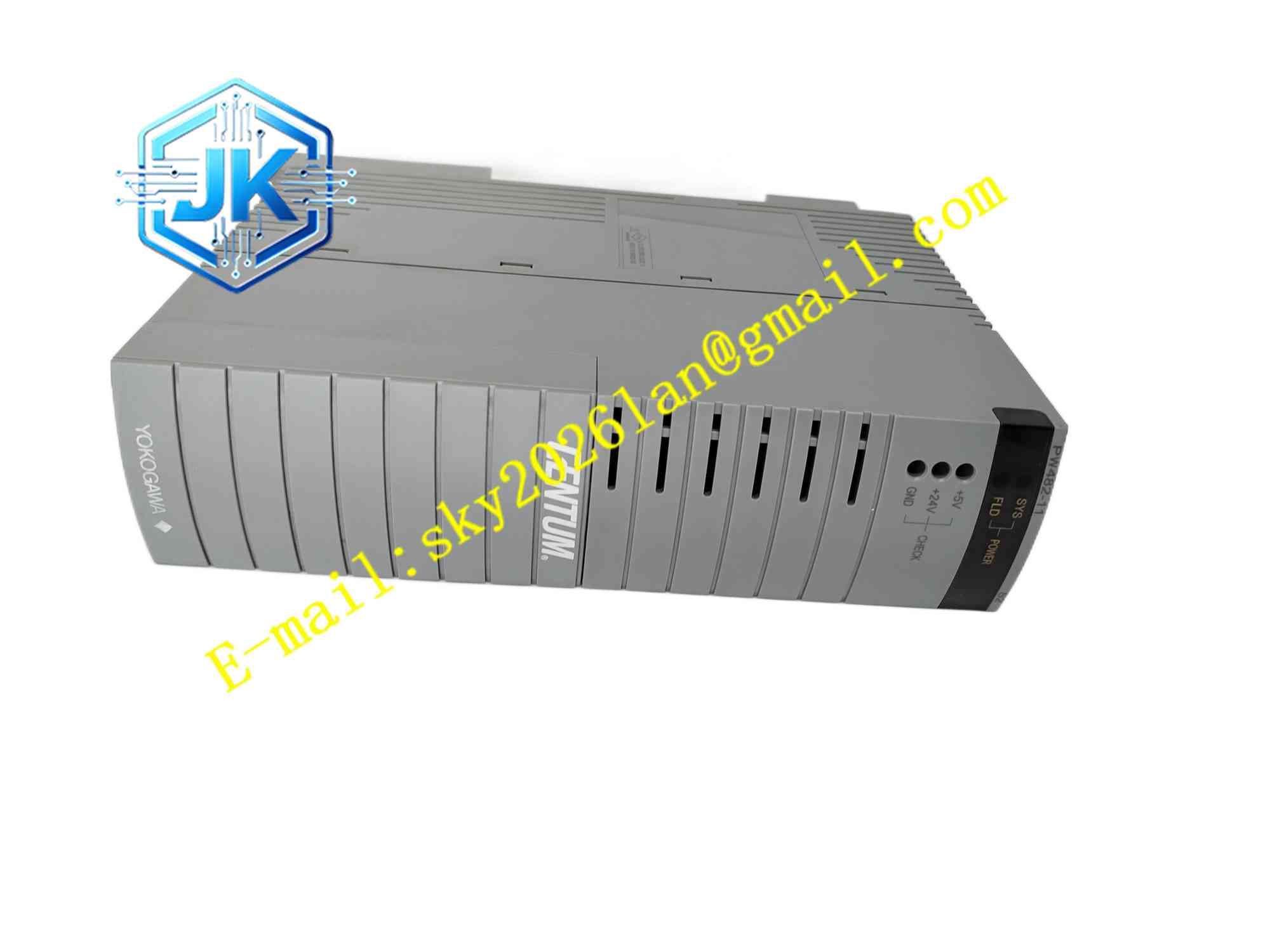

Yokogawa PW482-11
技术规格 型号：PW482-11 输入电源：AC100~240V，50/60Hz 输出规格：多路隔离直流输出，高功率输出设计，适配满配 DCS 机架 工作温度：0℃ ~ +60℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5%~90% 无凝露 防护等级：IP20 安装方式：CENTUM DCS 机架竖插式插槽安装 告警输出：无源继电器触点，电源故障报警
功能特点 宽交流电压输入，电网电压波动工况稳定输出。 大功率多路隔离直流输出，支持机架满配多块 I/O、通讯卡件同时工作。 内置过压、过流、短路、过热保护，故障切断输出，保护后端 DCS 板卡。 前面板 LED 状态指示灯，直观识别电源运行、故障状态。 支持双 PW482-11 冗余并联，负载均分，单台故障无缝切换，系统不停机。 无源继电器触点输出故障信号，接入 DCS 事件报警系统。 背板总线供电，插入机架插槽即可向背板输送直流电源。
应用场景 CENTUM DCS 大功率控制机架供电，大型化工连续装置 DCS 系统，炼油厂工艺控制系统，火电厂机组 DCS，煤化工、大型制药厂 DCS 系统，PW482 系列备件替换。
性能参数 全负载工况下输出电压稳定，纹波符合 DCS 设备要求。 保护响应迅速，短路故障快速切断功率回路。 冗余切换无电压跌落，DCS 控制器不复位。 长时间连续运行功率器件衰减缓慢，持续稳定输出额定功率。 电磁兼容指标满足工业 DCS 标准，强电磁现场稳定工作。
材质构成 壳体：灰色阻燃工程塑料外壳，竖向散热筋。 主板：FR4 多层工业印制板，三防涂覆。 功率元器件：大功率高频变压器、开关 MOS 管、稳压芯片、电解电容。 背板连接器：镀金金属总线插头。 散热件：铝制散热片被动散热。
结构特征 竖插式 DCS 机架卡件，正面设置电源状态 LED 指示灯与告警继电器端子，壳体竖向散热筋增大散热面积。后端镀金背板插头，直接插入 DCS 机架电源插槽。电路板分为交流输入、功率变换、多路直流输出区域，电气隔离降低干扰。无风扇被动散热，减少粉尘堆积。侧面卡扣，固定在 DCS 机架上。
工作原理 交流电源接入 PW482-11 输入端子，EMI 滤波去除电网噪声，送入高频开关功率变换单元，隔离变压、整流稳压生成多路隔离直流电源，通过背板总线向机架所有 DCS 卡件供电。监测电路持续采集电压、电流、模块温度，故障触发保护电路关闭功率输出，点亮故障指示灯，继电器触点动作输出告警信号。冗余配置两台 PW482-11 并联均分负载，一台电源失效，另一台独立承载全部机架负载，实现不间断供电。
安装要求 DCS 机架整机断电，释放残余电压。 PW482-11 对准机架电源插槽平稳推入，扣紧侧面卡扣，背板插头完全贴合机架总线。 交流电源线接入输入端子，做好保护接地。 冗余配置两台 独立接入交流电源，输出并联接入机架背板。 机柜预留通风空间，散热筋无遮挡。 上电，确认电源指示灯正常，测量背板各路直流输出。 DCS 卡件全部上电，验证整套控制系统运行状态。
使用注意事项 接线区分火线零线，可靠接地。 禁止超过 AC100~240V 输入电压，高压输入烧毁模块。 严禁带电插拔 模块，带电拔插损坏背板触点。 短路故障后，排除故障，断电重启模块恢复输出。 定期检查接线端子，振动工况端子松动造成供电不稳。 运行环境禁止凝露，凝露造成电路板短路。 冗余电源必须使用 同型号模块，不可混用 PW481 系列电源。
