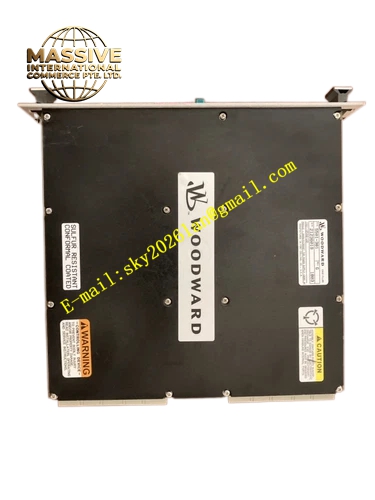

Woodward WIC5417‑028
技术规格 工作电源：24VDC 信号通道：多路模拟输入，开关量输入输出 隔离方式：光电电气隔离 安装形式：机柜机架插槽安装 工作温度：‑40℃~+85℃ 防护等级：IP20
功能特点 模拟输入信号硬件滤波，抑制工业现场高频干扰。输出通道内置过流、短路保护。光电隔离切断现场侧干扰，避免干扰窜入主控板。通道状态 LED 实时显示。板卡诊断信息上传至主控控制器。支持长时间连续运行。
应用场景 燃气发电机组控制系统；柴油发动机调速机柜；工业压缩机组控制；分布式动力设备控制柜。
性能参数 模拟信号采集线性误差低。输出回路短路保护触发后不会烧毁板卡。隔离结构消除地电位差带来测量偏差。
材质构成 FR‑4 工业印刷电路板，光电耦合隔离组件，信号调理芯片，功率驱动芯片，镀金背板连接器，状态 LED 指示灯。
结构特征 机架插卡式结构，后端镀金连接器对接系统背板总线，前端布置现场接线端子与状态指示灯。板卡丝印型号 WIC5417‑028。
工作原理 现场传感器信号送入板卡，完成信号调理、隔离，转换为控制器可识别电平信号，经由背板总线发送主控单元；接收主控输出指令，功率放大驱动外部现场设备。保护电路实时监控输出回路故障。
安装要求 板卡插入机架插槽并且锁紧固定螺丝。现场信号线缆选用屏蔽双绞线。机柜接地完整可靠。
使用注意事项 执行插拔操作之前切断机柜电源。严格遵守端子定义接线，不可接错电源与信号回路。禁止在超出‑40℃~+85℃环境运行。
