描述
Woodward EASYGEN3500 8440-1936
技术规格
- 型号代码：8440-1936，easYgen-3500 5A 版本
- 供电：DC8V～36V，机组蓄电池供电
- 电压测量：三相交流电压，最高 690VAC 直测
- 电流测量：5A 电流互感器输入
- 通讯接口：以太网、RS485、RS232
- 数字 I/O：多路可编程隔离数字输入输出
- 模拟量：多路模拟输入输出，用于调速、AVR 调节
- 工作温度：-40℃～+70℃
- 存储温度：-40℃～+85℃
- 安装方式：控制柜面板嵌入式安装
- 海拔：最高 4000 米不降额运行
功能特点
- 完整发电机组逻辑控制：自动启动、预润滑、升速、同步并网、解列停机
- 多机组并联负荷均分，有功、无功功率分配，支持最多 496 台机组组网
- 丰富电气保护：过压、欠压、过频、低频、过流、逆功率、失磁保护
- 发动机保护：超速、低速、油压低、水温高、传感器故障保护
- 支持孤岛模式、市电并网、备用电网 AMF 自动切换、削峰填谷模式
- 内置 PID 调节，直接控制发动机调速器与发电机 AVR 励磁
- 以太网组网，支持 E-Net 对等网络，冗余通讯可选
- 面板液晶显示屏与按键，本地查看参数、修改定值、故障复位
- 事件记录存储，保存跳闸、报警、操作事件，带时间戳
- 支持远程监控，上位软件读取机组运行数据
应用场景
- 工业备用柴油发电机组自动并联控制
- 天然气、沼气发电机组电站控制系统
- 数据中心、医院、大型商场应急电源系统
- 油气、矿山分布式多机组电站
- 市政自备电厂，多机组并网母联控制
材质构成
- 前面板：阻燃工程塑料，液晶窗口、薄膜按键
- 壳体：金属喷涂铝合金外壳
- PCB 主板：FR4 多层玻纤工业电路板，三防涂层
- 信号采集器件：电压采样电阻、电流互感器采样电路
- 通讯芯片：以太网、RS485 隔离收发芯片
- 接线端子：大电流镀锡铜螺丝端子
- 无源元件：压敏电阻、薄膜电容、浪涌吸收器件
结构特征
- 面板嵌入式金属壳体，正面嵌入控制柜开孔，后部锁紧固定

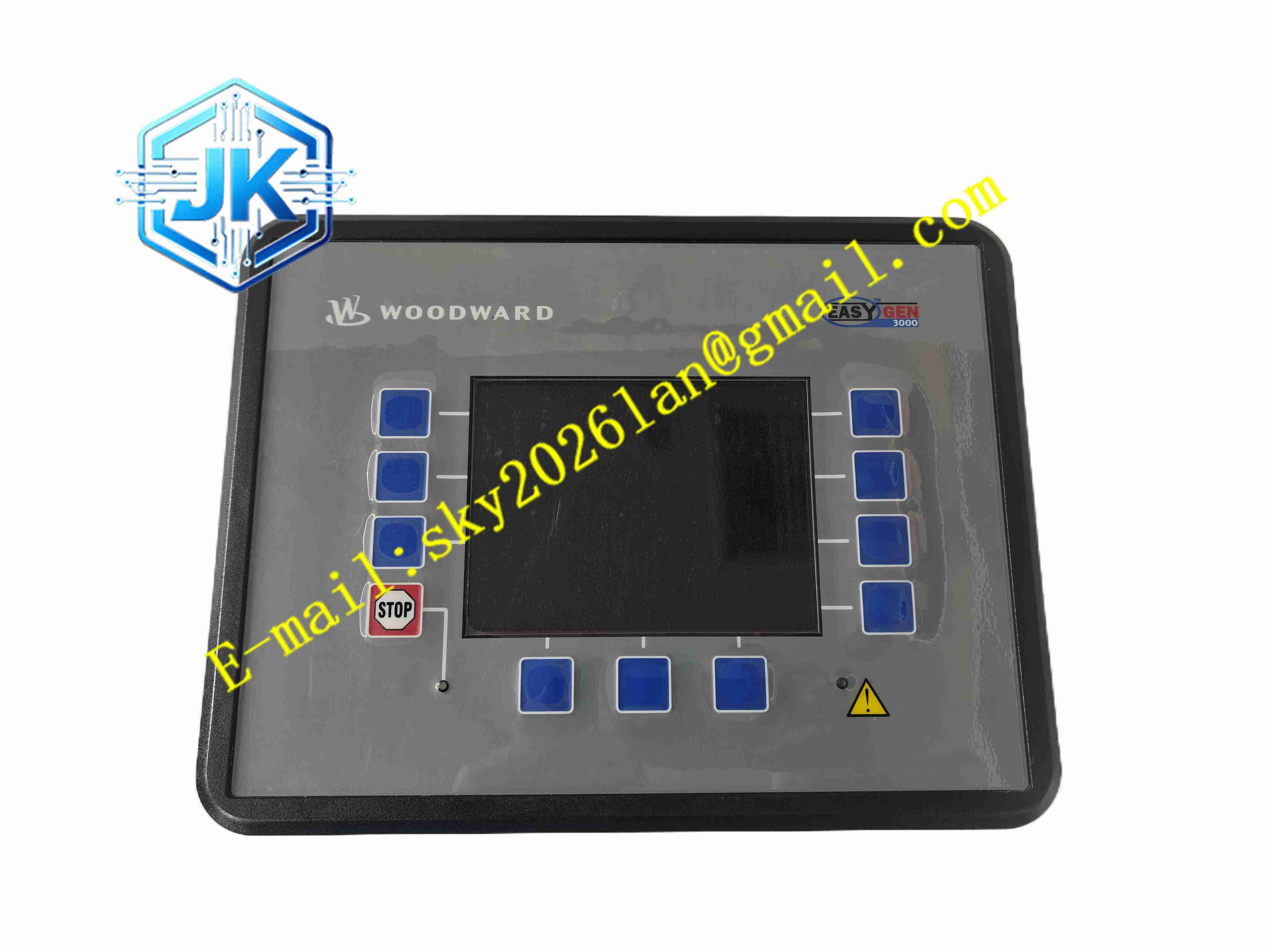

- 前面板集成液晶显示屏、功能按键、状态 LED 指示灯

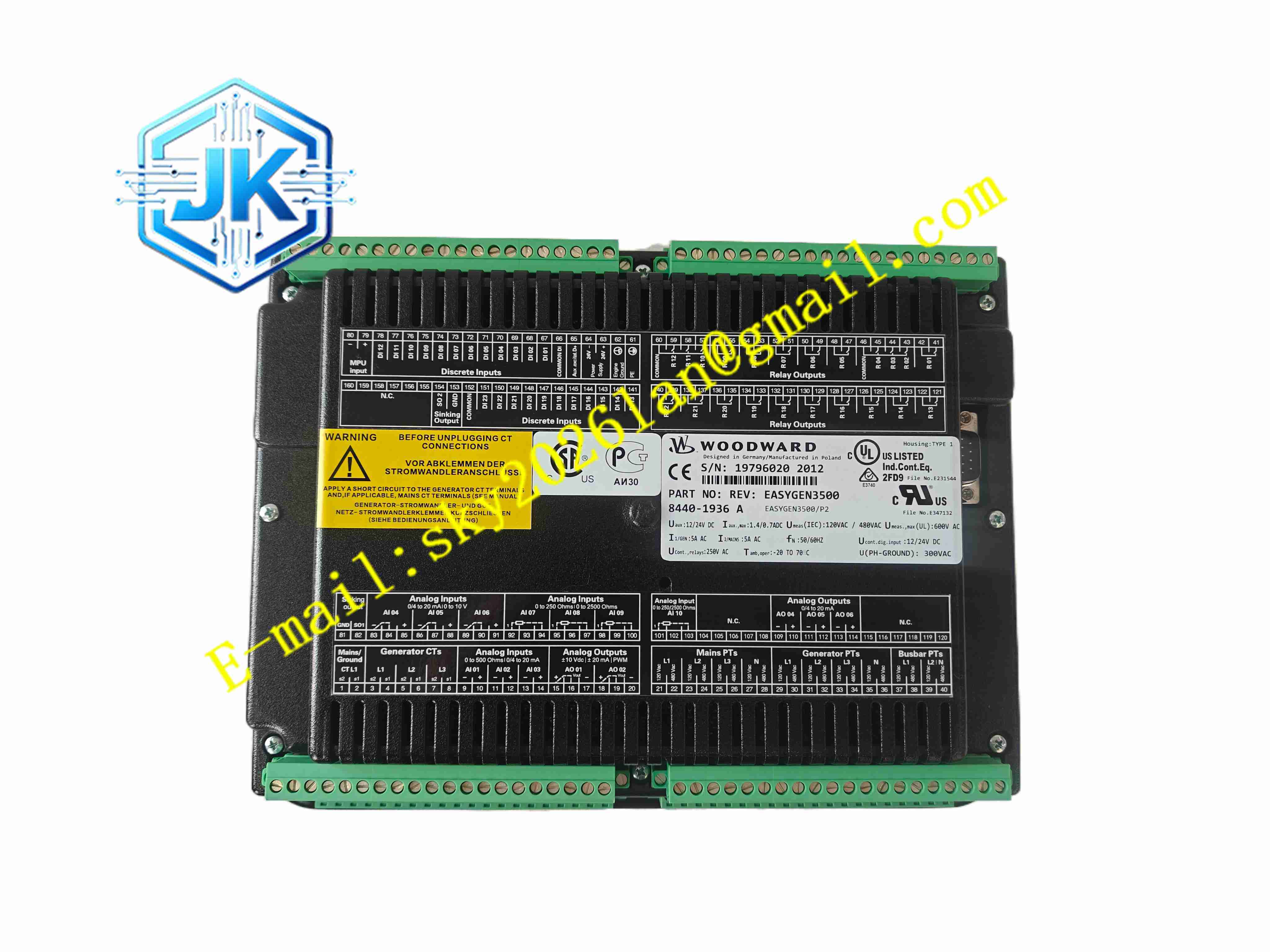

- 后部多组端子排，区分电压电流测量端子、数字 I/O、模拟输出、电源端子
- 内部电路分区，强电测量区、弱电通讯区、数字逻辑区电气隔离
- 金属壳体电磁屏蔽，抵御电站现场强电磁干扰
- 板载非易失存储芯片，保存机组定值与事件记录
工作原理 控制器由机组蓄电池 DC 电源供电，采集发电机三相电压、电流信号，计算功率、频率、相位。根据运行模式，输出启停信号给发动机，调节调速器控制转速，调节 AVR 控制发电机电压。多机组并联时，通过 E-Net 网络交换功率数据，自动分配负荷。当检测到电压、频率、转速超出保护定值，控制器执行解列、停机保护，同时记录故障事件。面板提供本地人机操作接口。
安装要求
- 控制柜面板切割标准开孔，嵌入控制器，锁紧后部固定螺丝
- 电压、电流互感器接线严格按照图纸，CT 二次侧禁止开路
- 通讯线缆使用屏蔽双绞线，以太网使用屏蔽网线，屏蔽单点接地
- 控制器外壳可靠保护接地
- 蓄电池供电线缆线径满足要求，减少压降
- 环境温度维持 – 40℃～+70℃，机柜通风良好
- 安装完成后，完成机组定值、保护参数整定与并网测试
使用注意事项
- CT 电流互感器二次回路严禁开路，防止高压击穿设备、危及人身安全
- 保护定值修改完成后，必须单独做保护功能测试
- 通讯故障优先检查网线、屏蔽接地、网络地址
- 机组跳闸后调取事件记录，定位故障触发原因
- 维护前断开蓄电池电源，等待内部电容放电
- 备件存放于防潮防震包装内
